Патент на изобретение №2284449

(54) ПАТРОН СПОРТИВНЫЙ ДЛЯ ГЛАДКОСТВОЛЬНОГО ОРУЖИЯ

(57) Реферат:

Изобретение относится к области спортивных соревнований по стрельбе из гладкоствольного оружия. Патрон содержит полиэтиленовую гильзу, капсюль-воспламенитель, пороховой заряд, дробовой снаряд, размещенный в пыж-контейнере, состоящем из контейнера, амортизатора и обтюратора, объединенных в одно целое. Пыж-контейнер выполнен из полиэтилена высокого давления, контейнер имеет четыре продольных на 2/3 его глубины разреза, образующих четыре равных по длине лепестка, одновременно раскрывающихся при выходе пыж-контейнера из ствола, амортизатор имеет равнопрочную ячеистую конструкцию, на нем по всей его длине выполнены три или четыре обтюрирующих кольцевых выступа, при этом патрон в качестве порохового заряда содержит быстрогорящий пористый порох с насыпной плотностью 0,5-0,55 г/см³. Технический результат заключается в повышении полноты сгорания пороха и комфортности при выстреле при уменьшении дульного давления. 4 ил.

Предлагаемое изобретение относится к области спортивных соревнований и может быть использовано для стрельбы из спортивных гладкоствольных оружий.

Известны спортивно-охотничьи патроны, например описанные в патентах RU 2005985, 2065564, 2169339, 2150662, которые содержат в своем составе полиэтиленовую или бумажную гильзу с капсюлем-воспламенителем, пороховой заряд, контейнер с дробовым снарядом, недостатками известных конструкций являются:

– высокое давление;

– низкая скорость полета дроби;

– большой разброс скорости полета;

– большая отдача.

Наиболее близким аналогом заявленного изобретения является патрон спортивный для гладкоствольного оружия, содержащий полиэтиленовую гильзу, капсюль-воспламенитель, пороховой заряд, дробовой снаряд, размещенный в пыже-контейнере, состоящем из контейнера, амортизатора и обтюратора, объединенных в одно целое (RU 2005985 – 1994г.).

Заявленный патрон отличается от известного тем, что пыж-контейнер выполнен из полиэтилена высокого давления, а контейнер имеет четыре продольных на 2/3 его глубины разреза, образующие четыре равных по длине лепестка, одновременно раскрывающиеся при выходе из ствола и обеспечивающие плавное отделение от дробового снаряда без дополнительного воздействия на дробовой снаряд, в результате чего повышается кучность стрельбы.

Целью изобретения является стабилизация баллистических характеристик патрона и улучшение комфортности при выстреле.

Указанная цель решается тем, что патрон спортивный для гладкоствольного оружия содержит полиэтиленовую гильзу, капсюль-воспламенитель, пороховой заряд, дробовой снаряд, размещенный в пыже-контейнере, состоящем из контейнера, амортизатора, объединенных в одно целое, пыж-контейнер выполнен из полиэтилена высокого давления, контейнер имеет четыре продольных на 2/3 его глубины разреза, образующих четыре равных по длине лепестка, одновременно раскрывающихся при выходе пыжа-контейнера из ствола, амортизатор имеет равнопрочную ячеистую конструкцию, на котором по всей его длине выполнены три или четыре обтюрирующих кольцевых выступа, при этом патрон в качестве порохового заряда содержит быстрогорящий пористый порох насыпной плотностью 0,5-0,55 г/см³.

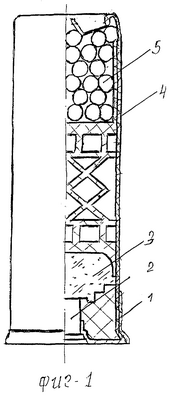

На фиг.1-2 представлена конструкция спортивного патрона, а на фиг.3-4 – конструкции пыжа-контейнера.

Патрон содержит полиэтиленовую гильзу 1 (см. фиг.1-2), в которую вставлен капсюль-воспламенитель 2, в капсюлированную гильзу засыпан заряд пороха 3, установлен пыж-контейнер 4, снаряд дробовой 5 и завальцован типа звезда.

Пыж-контейнер (см. фиг.3, 4) состоит из контейнера 7, амортизатора 12, обтюратора 13.

Контейнер представляет собой цилиндр 8 с дном 9, стенки цилиндра имеют четыре разреза на 2/3 глубины его для обеспечения равномерного раскрытия лепестков при выстреле после выхода из ствола и за счет этого главного его отделения от дробового снаряда.

Амортизатор пыжа-контейнера на 24 грамма дроби (фиг.3) состоит из основного амортизатора 12 и двух дополнительных амортизаторов 10.

Пыж-амортизатор “СПОРТИНГ” на 28 грамм дроби (фиг.4) имеет только один дополнительный амортизатор 10.

Обтюратор состоит из основного 13 и четырех дополнительных элементов обтюрации 11 для спортивного и трех для спортинга. Основной обтюратор 13 представляет собой перевернутую чашку, наружный диаметр которой равен внутреннему диаметру гильзы, внутренняя полость обтюратора 13 выполнена в виде усеченного конуса, соединенного радиусом с дном.

Работа патрона осуществляется следующим образом.

При срабатывании капсюля-воспламенителя 2 (фиг.1, 2) воспламеняется заряд пороха 3, пороховые газы воздействуют на внутренние стенки обтюратора 13, при этом наружная стенка обтюратора 13 прижимается к внутреннему диаметру гильзы, что исключает прорыв газов между наружной поверхностью обтюратора 13 и внутренней поверхностью гильзы, и затем ствола при выходе его из гильзы. Одновременно пороховые газы воздействуют на амортизатор 12, который, сжимаясь, уменьшает начальную нагрузку на дробовой снаряд 5. Дополнительные обтюрирующие элементы 2 перехватывают часть газов, прорывающихся через основной элемент обтюрации. С повышением давления пороховых разов сжимается полностью основной амортизатор 12, а затем сжимаются дополнительные амортизаторы 10, в результате сжатия амортизаторов 12, 10 объем камеры сгорания патрона увеличивается, что приводит к снижению пикового давления пороховых газов в патроннике до вскрытия патрона.

Таким образом применение новой конструкции пыжа-контейнера и пористого быстрогорящего пороха позволило создать патрон с высокой скоростью полета дроби, не менее 330 м/с, и давление в стволе не более 680 кг/см³, отличной кучностью, осыпью дроби и малой отдачей.

Формула изобретения

Патрон спортивный для гладкоствольного оружия, содержащий полиэтиленовую гильзу, капсюль-воспламенитель, пороховой заряд, дробовой снаряд, размещенный в пыж-контейнере, состоящем из контейнера, амортизатора и обтюратора, объединенных в одно целое, отличающийся тем, что пыж-контейнер выполнен из полиэтилена высокого давления, контейнер которого имеет четыре продольных на 2/3 его глубины разреза, образующих четыре равных по длине лепестка, одновременно раскрывающихся при выходе пыж-контейнера из ствола, амортизатор имеет равнопрочную ячеистую конструкцию, на нем по всей длине выполнены три или четыре обтюрирующих кольцевых выступа, а патрон в качестве порохового заряда содержит быстрогорящий пористый порох с насыпной плотностью 0,5-0,55 г/см³.
