Патент на изобретение №2284440

(54) ЭЛЕКТРОШОКЕР

(57) Реферат:

Устройство относится к средствам индивидуальной защиты, а более конкретно к электрошокерам. Технический результат – повышение эффективности использования электрошокера за счет возможности неоднократного использования без его перезарядки. Электрошокер содержит корпус, внутри которого жестко закреплен источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, через активирующую кнопку электрически соединенный с рабочими электродами. Внутри корпуса жестко закреплен насос, вход которого с помощью труб соединен с резервуаром для электропроводящей жидкости, причем рабочие электроды выполнены полыми, соединенными с помощью диэлектрических труб с выходом насоса. Активирующая кнопка и привод насоса с помощью тяг соединены со спусковым механизмом. 1 ил.

Устройство относится к средствам индивидуальной защиты, а более конкретно к электрошокерам.

Известны электрошокеры (ГОСТ Р50940-96 “Устройства электрошоковые”), содержащие источник высокого импульсного напряжения, активирующую разряд кнопку и рабочие электроды. Работа электрошокеров начинается после непосредственного электрического контакта рабочих электродов с телом цели. После активирования разряда источника высокого импульсного напряжения по телу цели начинает протекать ток. Биофизическое действие электрошокера связано не только с болью от поражения током. Энергия, накопленная в электрошокере, при контакте дуги с кожей преобразуется в переменное электрическое напряжение со специально рассчитанной частотой, вынуждающей мышцы в зоне контакта сокращаться чрезвычайно быстро. Эта ненормальная сверхактивность мышц приводит к молниеносному разложению сахара в крови, который питает мышцы. Иными словами, мышцы в зоне контакта на какое-то время теряют работоспособность. Параллельно импульсы блокируют деятельность нервных волокон, по которым мозг управляет данными мышцами.

Одним из основных недостатков является то, что для достижения полного поражения цели необходимо удерживать работающий электрошокер в контакте с ней 2-3 секунды.

Если рабочие электроды находятся в электрическом контакте с целью в виде нападающего человека или животного, разряд начинает действовать на объект.

Одним из основных недостатков прототипа является то, что выстрел из данного электрошокера производится один раз, после чего его надо перезаряжать, что значительно понижает эффективность использования электрошокера.

Задача изобретения – повышение эффективности использования электрошокера за счет возможности неоднократного использования без его перезарядки.

Технический результат достигается следующим образом. В электрошокере, содержащем корпус, внутри которого жестко закреплен источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, через активирующую кнопку электрически соединенный с рабочими электродами, внутри корпуса жестко закреплен насос, вход которого с помощью труб соединен с резервуаром для электропроводящей жидкости, причем рабочие электроды выполнены полыми, соединенными с помощью диэлектрических труб с выходом насоса, а активирующая кнопка и привод насоса с помощью тяг соединены со спусковым механизмом.

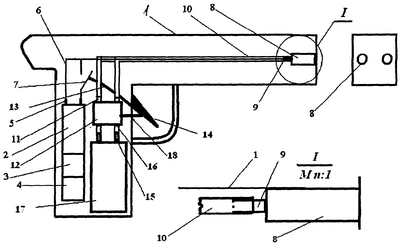

Предлагаемое устройство показано на чертеже. Внутри корпуса 1 жестко закреплен источник высокого импульсного напряжения 2, например конденсаторная батарея емкостью 100 мкФ (напряжение холостого хода 50 кВ), снабженный зарядным устройством 3 с батареей 4 (батарея 9 вольт, щелочная). Выводы 5 источника высокого импульсного напряжения 2 с помощью электрических проводов 6 через активирующую кнопку 7 соединены с рабочими электродами 8. Рабочие электроды 8 выполнены трубчатыми, выходные концы электродов 8 могут снабжаться соплами (на чертеже не показаны). На входные концы электродов 9 надеты трубы 10, выполненные из диэлектрика, например, из резины. Другими концами трубы 10 соединены с выходом 11 насоса 12, привод которого соединен с помощью тяг 13 со спусковым механизмом 14, например, курком. Для предохранения от случайного выстрела спусковой механизм 14 может снабжаться предохранителем (на чертеже не показан). Вход 15 насоса 12 соединен трубами 16 с резервуаром 17 для электропроводящей жидкости, например электропроводящей суспензии с алюминиевым порошком. Со спусковым механизмом 14 с помощью тяг 18 соединена активирующая кнопка 7.

Работа устройства происходит следующим образом. При нажатии на спусковой механизм 14 с помощью тяг 18 приводится в действие активирующая кнопка 7. В результате сказанного источник высокого импульсного напряжения 2 электрически соединяется через провода 6 с рабочими электродами 8, и между ними появляется напряжение источника высокого импульсного напряжения 2. Одновременно с этим с помощью тяг 13 приводится в действие привод насоса 12 и электропроводящая жидкость из резервуара 17 поступает через трубы 16, вход 15, насос 12, выход насоса 11, трубы 10 и электроды 8 в виде струй из корпуса 1 наружу. Следует отметить, что при эксплуатации предполагается горизонтальное расположение рабочих электродов 8. При попадании на тело цели струй электропроводящей жидкости, между которыми напряжение источника высокого импульсного напряжения 2, происходит разряд и поражение цели.

При необходимости прерывания воздействия электрического тока на цель отключается спусковой механизм 14 и электрошокер переходит в режим зарядки источника высокого импульсного напряжения 2 от зарядного устройства 3 и батареи 4.

Как можно заметить, заявляемый электрошокер характеризуется возможностью неоднократного использования (без дозоправки электропроводящей жидкостью). Количество “выстрелов” определяется емкостью резервуара 17 и батареи 4.

Эффективность работы также повышается, т.к. при намокании одежды человека или шерсти животного увеличивается глубина проникновения разряда.

Формула изобретения

Электрошокер, содержащий корпус, внутри которого жестко закреплен источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, через активирующую кнопку электрически соединенный с рабочими электродами, отличающийся тем, что внутри корпуса жестко закреплен насос, вход которого с помощью труб соединен с резервуаром для электропроводящей жидкости, причем рабочие электроды выполнены полыми, соединенными с помощью диэлектрических труб с выходом насоса, а активирующая кнопка и привод насоса с помощью тяг соединены со спусковым механизмом.

РИСУНКИ
