Патент на изобретение №2284408

(54) СКВАЖИННЫЙ ФИЛЬТР

(57) Реферат:

Изобретение относится к области горного дела и может быть использовано для оборудования водозаборных, нефтяных, газовых скважин и скважин подземного выщелачивания в интервале продуктивного пласта, сложенного слабосцементированными породами. Обеспечивает образование устойчивых арочных структур вокруг скважинного фильтра, исключающих вынос породных частиц, песка за счет оптимизации работы системы: пластовая порода или гравийная набивка и скважинный фильтр в среде фильтруемого агента и упрощение технологии сборки фильтра. Сущность изобретения: скважинный фильтр включает фильтрующую оболочку, базовый элемент в виде трубы, продольные элементы в виде стержней и опорные кольца. При этом опорные кольца выполнены с наружными пазами под продольные элементы и внутренними пазами. Внутренние пазы образуют с базовым элементом продольные каналы. Продольные элементы выполнены из стержней в виде прямоугольных треугольников. Катеты последних образуют наружный диаметр фильтрующей оболочки. Острые углы стержней в виде прямоугольных треугольников установлены в продольных каналах с образованием односторонних расширений и обеспечением направленных потоков фильтруемого агента. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области горного дела и может быть использовано для оборудования водозаборных, нефтяных, газовых скважин и скважин подземного выщелачивания в интервале продуктивного пласта, сложенного слабосцементированными породами.

Известен скважинный фильтр, включающий фильтрующую оболочку с продольными каналами и элементами в виде шарнирных выпукло-вогнутых пластинок [1].

Известный фильтр имеет шарнирную конструкцию для регенирации фильтра.

Недостатком известного фильтра является конструктивная ненадежность, особенно в глубоких и осложненных скважинах.

Наиболее близким является скважинный фильтр, включающий фильтрующую оболочку с продольными элементами и каналами, базовый и опорные элементы [2].

В известном фильтре в качестве продольных элементов использованы стержни различного сечения, общим для них является то, что они образуют на базовом элементе расширяющие в обе стороны продольные каналы и фильтруемый агент проходит через них по хаотическим направлениям, что не обеспечивает образования прочных структур вокруг фильтрующей оболочки и не исключает выноса песка в процессе эксплуатации.

Кроме того, осложнены сборка и крепление элементов фильтра и контроль качества изготовления, в частности не обеспечивается определенность зазоров продольных каналов.

Задача изобретения состоит в образовании устойчивых прочных структур вокруг скважинного фильтра, исключающих вынос песка за счет оптимизации работы системы: пластовая порода или гравийная набивка и скважинный фильтр в среде фильтруемого агента и упрощение технологии сборки фильтра.

Поставленная задача решается тем, что в скважинном фильтре, включающем фильтрующую оболочку с базовым элементом в виде трубы, продольными элементами в виде стержней и опорными кольцами, последние выполнены с наружными пазами под продольные элементы и внутренними пазами, образующими с базовым элементом продольные каналы, при этом продольные элементы выполнены из стержней в виде прямоугольных треугольников, катеты которых образуют наружный диаметр фильтрующей оболочки, а острые углы установлены в продольных каналах с образованием односторонних расширений и обеспечением направленных потоков фильтруемого агента.

Кроме того, опорные кольца снабжены центраторами, выполненными в виде полуколец.

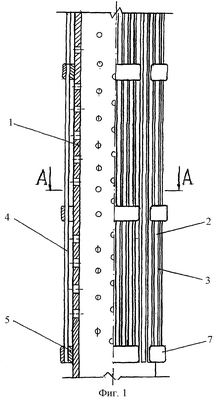

Сущность изобретения поясняется чертежом. На фиг.1 дан общий вид фильтра, на фиг.2 – разрез по А-А.

Скважинный фильтр включает базовый элемент 1 в виде трубы, фильтрующую оболочку 2 с продольными элементами 3, выполненными из стержней в виде прямоугольных треугольников, и каналами 4. Базовые элементы выполнены в виде опорных колец 5 с наружными пазами под продольные элементы 3 и внутренними пазами, образующими с базовым элементом 1 продольные перепускные каналы 6.

Продольные элементы 3, выполненные из стержней в виде прямоугольных треугольников, установлены острым углом в продольные пазы опорных колец 5 и образуют между собой продольные каналы с односторонним расширением, а катеты образуют наружный диаметр фильтрующей оболочки.

Опорные кольца 5 снабжены центраторами, выполненными в виде полуколец 7.

Составные части фильтра сварены или склеены в местах контактов.

Работа фильтра заключается в обеспечении направленных движений потоков фильтруемого агента и за счет центробежных сил вытеснения породных частиц или гравийной набивки от продольных каналов.

Конструкция фильтра позволяет использование его в различных условиях, в том числе с осложнениями, выраженными искривлениями ствола скважины и сложностью доставки гравийной набивки.

Источники информации

1. Авторское свидетельство СССР №1097779, Е 21 В 43/08. 15.06.82.

2. Патент РФ №2147676, Е 21 В 43/08, 20.04.2000.

Формула изобретения

1. Скважинный фильтр, включающий фильтрующую оболочку с базовым элементом в виде трубы, продольными элементами в виде стержней и опорными кольцами, отличающийся тем, что опорные кольца выполнены с наружными пазами под продольные элементы и внутренними пазами, образующими с базовым элементом продольные каналы, при этом продольные элементы выполнены из стержней в виде прямоугольных треугольников, катеты которых образуют наружный диаметр фильтрующей оболочки, а острые углы установлены в продольных каналах с образованием односторонних расширений и обеспечением направленных потоков фильтруемого агента.

2. Фильтр по п.1, отличающийся тем, что опорные кольца снабжены центраторами, выполненными в виде полуколец.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.02.2008

Извещение опубликовано: 10.12.2009 БИ: 34/2009
