Патент на изобретение №2284370

(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ, ВОДОРОДА И КИСЛОРОДА

(57) Реферат:

Изобретение относится к физико-химическим технологиям получения тепла, водорода и кислорода. Устройство содержит корпус, выполненный из диэлектрического материала, крышку из диэлектрического материала, анод, катод и патрубок для ввода рабочего раствора. Между корпусом и крышкой установлен плоский диэлектрический диск с осевым и периферийными отверстиями. В осевое отверстие плоского диэлектрического диска вставлены верхняя и нижняя части анодно-катодного диэлектрического стержня с осевым отверстием и торцевыми цилиндрическими приливами. Верхний и нижний аноды выполнены в виде плоских дисков с осевыми отверстиями и установлены на анодно-катодном диэлектрическом стержне между плоским диэлектрическим диском и цилиндрическими приливами верхней и нижней частей анодно-катодного диэлектрического стержня. Анодно-катодный диэлектрический стержень, два анода и плоский диэлектрический диск соединены болтом с гайкой, вставленным в осевое отверстие анодно-катодного диэлектрического стержня и выполняющим функцию катода. Между анодами, плоским диэлектрическим диском и цилиндрическими приливами анодно-катодного диэлектрического стержня установлены диэлектрические уплотнительные кольца. Патрубок для подачи раствора вставлен в осевое отверстие корпуса, патрубок для выхода раствора вставлен в осевое отверстие крышки, патрубок для выхода газов вставлен в боковое отверстие в крышке, анод и катод подсоединены к источнику питания, генерирующему импульсы. Технический эффект – повышение устойчивости технологического процесса и энергетических показателей устройства. 1 ил., 1 табл.

Изобретение относится к физико-химическим технологиям и технике для получения тепла, водорода и кислорода.

Известно техническое решение (Яковлев С.В., Краснобородько И.Г. и Рогов В.М. Технология электрохимической очистки воды. Л.: Стройиздат, 1987, с.207-211, 227-231), содержащее корпус с патрубками для подвода и отвода обрабатываемого раствора, электроразрядную камеру с размещенными в ней плоским и игольчатым электродом.

Известно техническое решение, описанное в SU 487665, С 25 В 9/00, 15.10.75, содержащее корпус, верхнюю и нижнюю крышки, патрубки для ввода и вывода рабочего раствора, анод, соединенный с положительным полюсом источника питания, и катод, соединенным с отрицательным полюсом источника питания.

Также известно техническое решение, описанное в патенте России №2157861 (прототип), для получения тепловой энергии водорода и кислорода, содержащее корпус, выполненный из диэлектрического материала, крышку, также выполненную из диэлектрического материала, которая имеет цилиндроконический прилив со сквозным отверстием, образующий совместно с корпусом анодную и катодную полости, анод выполнен плоским, кольцевым с отверстиями, расположен в анодной полости и соединен с положительным полюсом источника питания, катод – в виде стержня из тугоплавкого материала, вставлен в диэлектрический стержень с наружной резьбой, посредством которой он введен в межэлектродную камеру через резьбовое отверстие в корпусе, центрирован в сквозном отверстии крышки и соединен с отрицательным полюсом источника питания, патрубок для ввода рабочего раствора расположен в средней части анодной полости.

Недостатком известных изобретений является то, что они имеют низкую энергетическую эффективность и недостаточную устойчивость технологического процесса.

Техническим решением задачи является повышение устойчивости технологического процесса и энергетических показателей устройства.

Поставленная задача решается тем, что в устройстве для получения тепловой энергии, водорода и кислорода, содержащем корпус, выполненный из диэлектрического материала, крышку, также выполненную из диэлектрического материала, анод, катод и патрубок для ввода рабочего раствора, между корпусом и крышкой установлен плоский диэлектрический диск с осевым и периферийными отверстиями, в осевое отверстие плоского диэлектрического диска вставлены верхняя и нижняя части анодно-катодного диэлектрического стержня с осевым отверстием и торцевыми цилиндрическими приливами, верхний и нижний аноды выполнены в виде плоских дисков с осевыми отверстиями и установлены на анодно-катодном диэлектрическом стержне между плоским диэлектрическим диском и цилиндрическими приливами верхней и нижней частей анодно-катодного диэлектрического стержня, анодно-катодный диэлектрический стержень, два анода и плоский диэлектрический диск соединены болтом с гайкой, вставленным в осевое отверстие анодно-катодного диэлектрического стержня и выполняющим функцию катода, между анодами, плоским диэлектрическим диском и цилиндрическими приливами анодно-катодного диэлектрического стержня установлены диэлектрические уплотнительные кольца, патрубок с цилиндрическим диэлектрическим приливом для подачи раствора вставлен в осевое отверстие корпуса, патрубок с цилиндрическим диэлектрическим приливом для выхода раствора вставлен в осевое отверстие крышки, патрубок для выхода газов вставлен в боковое отверстие в крышке, анод и катод подсоединены к источнику питания, генерирующему импульсы.

Новизна заявляемого предложения обусловлена тем, что устройство имеет два анода и один общий для них катод, а также две пары диэлектрических цилиндрических приливов с регулируемым зазором меду ними. Поскольку в указанных зазорах идет поляризация молекул и ионов воды, то удвоенное количество таких зазоров значительно повышает устойчивость и эффективность процесса динамического разрушения и диссоциации молекул и ионов воды. Повышение устойчивости процесса исключает необходимость установки автоматических систем для регулирования его параметров. Все это повышает эффективность устройства для получения тепловой энергии, водорода и кислорода.

При такой схеме устройства можно подобрать резонансную частоту воздействия на молекулы и ионы воды и таким образом резко уменьшить затраты энергии на их разрушение. При последующем синтезе молекул и ионов воды, разрушенных резонансным электромагнитным полем, выделяется дополнительная тепловая энергия. Таким образом, устройство генерирует одновременно тепловую энергию и смесь газов: водород и кислород.

По данным патентно-технической литературы не обнаружена аналогичная совокупность признаков, что позволяет судить об изобретательском уровне предложения.

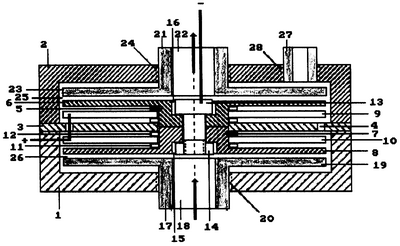

Сущность изобретения поясняется чертежом, где изображен общий вид устройства.

Устройство для получения тепловой энергии, водорода и кислорода содержит корпус 1, изготовленный из диэлектрического материала и имеющий осевое отверстие в дне; диэлектрическую крышку 2 также с осевым отверстием и плоский диэлектрический диск 3 с осевым и периферийными отверстиями 4. Анодно-катодный диэлектрический стержень имеет осевое отверстие и состоит из верхней 5 части с цилиндрическим диэлектрическим приливом 6 и нижней части 7 с цилиндрическим диэлектрическим приливом 8. Верхний плоский кольцевой анод 9 установлен на верхней части 5 анодно-катодного диэлектрического стержня между плоским диэлектрическим диском 3 и цилиндрическим приливом 6. Нижний плоский кольцевой анод 10 установлен на нижней части 7 анодно-катодного диэлектрического стержня между плоским диэлектрическим диском 3 и цилиндрическим приливом 8 нижней части 7 анодно-катодного диэлектрического стержня. Между плоским диэлектрическим диском 3 и анодом 10, а также между цилиндрическим диэлектрическим приливом 8 нижней части 7 анодно-катодного диэлектрического стержня установлены уплотнительные диэлектрические кольца 11 и 12. Аналогичные кольца установлены между верхним анодом 9, диэлектрическим диском 3 и цилиндрическим приливом 6 верхней части 5 анодно-катодного диэлектрического стержня. Анодно-катодный диэлектрический стержень вместе с анодами 9 и 10 и плоский диэлектрический диск 3 соединены болтом 13 с гайкой 14. Болт проходит через их осевые отверстия и выполняет роль катода. Роль катодных полостей выполняют увеличенные части 15 и 16 осевого отверстия анодно-катодного диэлектрического стержня. Диэлектрический патрубок 17 для подачи раствора имеет осевое отверстие 18 и диэлектрический цилиндрический прилив 19. Этот патрубок вставлен в осевое отверстие дна корпуса посредством резьбы 20. Диэлектрический патрубок 21 для выхода раствора имеет осевое отверстие 22 и цилиндрический диэлектрический прилив 23. Этот патрубок вставлен в осевое отверстие крышки посредством резьбы 24. Зазор 25 между торцевой поверхностью диэлектрического цилиндрического прилива 23 патрубка 21 для выхода раствора и цилиндрическим диэлектрическим приливом 6 верхней части 5 анодно-катодного диэлектрического стержня регулируется перемещением патрубка 21 посредством резьбы 24. Зазор 26 между торцевой поверхностью диэлектрического цилиндрического прилива 19 патрубка 17 и торцевой поверхностью диэлектрического цилиндрического прилива 8 нижней части 7 анодно-катодного диэлектрического стержня регулируется перемещением патрубка 17 посредством резьбы 20. Патрубок 27 для выхода газов введен в боковое отверстие крышки 2 посредством резьбы 28.

Устройство работает следующим образом. Устанавливается заданный расход раствора, проходящего через устройство. Включается блок питания и устанавливается заданное напряжение. Через несколько минут процесс приобретает установившийся характер. После этого задается необходимая частота импульсов и начинается процесс фиксирования расхода раствора, напряжения, тока и разности температур раствора на входе и выходе из устройства (табл.). При этом раствор поступает через нижний патрубок 17, а затем в щель 26, где под действием электрических импульсов происходит поляризация молекул и ионов воды. После разрушения их химических связей и последующей диссоциации нагретый раствор и газы проходят через периферийные отверстия 4 плоского диэлектрического диска 3 и далее через щель 25 к выходному патрубку 21. Часть газов выходит вместе с раствором через патрубок 21, а часть – через патрубок 27.

Таблица
Показатели	1	2	3	Сред.
1 – масса раствора, прошедшего через ячейку m, кг.	0,334	0,330	0,344	0,336
2 – температура раствора на входе в ячейку t1, град.	21	21	21	21
3 – температура раствора на выходе из ячейки t2, град.	87	89	90	88,67
4 – разность температур раствора t=t2-t1, град.	66	68	69	67,67
5 – длительность эксперимента , с	300	300	300	300
6 – показания вольтметра V, В	4,50	4,50	4,50	4,50
7 – показания амперметра I, А	2,1	2,2	2,2	2,17
8 – расход электроэнергии по показаниям вольтметра и амперметра E1=I·V·, кДж	2,84	2,97	2,97	2,93
9 – энергия нагретого раствора без учета потерь тепла E2=4,19·m·, кДж	92,36	94,00	98,01	94,79
9′ – энергия нагретого раствора с учетом потерь тепла кДж	99,37	100,94	106,70	102,34
10 – показатель эффективности без учета потерь тепла К=Е2/Е2	32,59	32,77	32,77	32,71
10′ – показатель эффективности с учетом потерь тепла	34,99	33,98	35,93	34,96

Формула изобретения

Устройство для получения тепловой энергии, водорода и кислорода, содержащее корпус, выполненный из диэлектрического материала, крышку из диэлектрического материала, анод, катод и патрубок для ввода рабочего раствора, отличающееся тем, что между корпусом и крышкой установлен плоский диэлектрический диск с осевым и периферийными отверстиями, в осевое отверстие плоского диэлектрического диска вставлены верхняя и нижняя части анодно-катодного диэлектрического стержня с осевым отверстием и торцевыми цилиндрическими приливами, верхний и нижний аноды выполнены в виде плоских дисков с осевыми отверстиями и установлены на анодно-катодном диэлектрическом стержне между плоским диэлектрическим диском и цилиндрическими приливами верхней и нижней частей анодно-катодного диэлектрического стержня, анодно-катодный диэлектрический стержень, два анода и плоский диэлектрический диск соединены болтом с гайкой, вставленным в осевое отверстие анодно-катодного диэлектрического стержня и выполняющим функцию катода, между анодами, плоским диэлектрическим диском и цилиндрическими приливами анодно-катодного диэлектрического стержня установлены диэлектрические уплотнительные кольца, патрубок с цилиндрическим диэлектрическим приливом для подачи раствора вставлен в осевое отверстие корпуса, патрубок с цилиндрическим диэлектрическим приливом для выхода раствора вставлен в осевое отверстие крышки, патрубок для выхода газов вставлен в боковое отверстие в крышке, анод и катод подсоединены к источнику питания, генерирующему импульсы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.12.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
