Патент на изобретение №2156470
|
||||||||||||||||||||||||||
(54) ИЗМЕРИТЕЛЬНЫЙ МОСТ
(57) Реферат: Изобретение используется для создания датчиков физических величин, в частности датчиков давлений, силы, деформаций. В измерительном мосте, содержащем в каждом плече по два полуплеча из последовательно соединенных тензорезисторов и резисторы, соединяющие смежные полуплечи, определяющие питающую диагональ, дополнительно соединены резисторами смежные полуплечи, определяющие измерительную диагональ. Технический результат: повышение температурной стабильности начального разбаланса. 1 ил. Изобретение относится к измерительной технике и может быть использовано при создании датчиков физических величин, в частности датчиков давлений, силы, деформаций. Известен измерительный мост, содержащий в каждом плече по тензорезистору (мост Уитстона), питающую и измерительную диагонали [1, 2]. Известна измерительная схема, содержащая в каждом плече два полуплеча, в которых тензорезисторы соединены последовательно, а смежные полуплечи схемы, определяющие ее питающую диагональ, дополнительно соединены резисторами [3, 4]. Недостатком такой измерительной схемы является температурная нестабильность начального разбаланса в рабочем диапазоне температур. Общим признаком предлагаемого изобретения и прототипа является применение мостовой измерительной схемы с двумя полуплечами тензорезисторов в каждом плече моста. Изобретение направлено на повышение температурной стабильности начального разбаланса. Согласно изобретению в измерительном мосте, содержащем в каждом плече по два полуплеча из последовательно соединенных тензорезисторов, и резисторы, соединяющие смежные полуплечи, определяющие питающую диагональ, дополнительно соединены резисторами смежные полуплечи, определяющие измерительную диагональ. На чертеже приведен предлагаемый измерительный мост. На чертеже обозначено: R’1 – R’4 тензорезисторы, расположенные в первых полуплечах моста и образующие питающую диагональ; R1 – R4 – тензорезисторы, расположенные во вторых полуплечах моста и образующие измерительную диагональ;  резисторы.

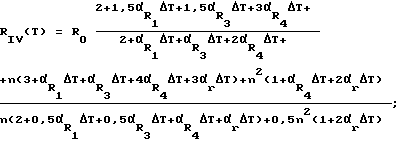

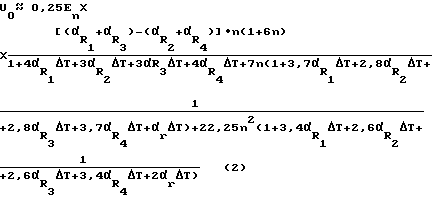

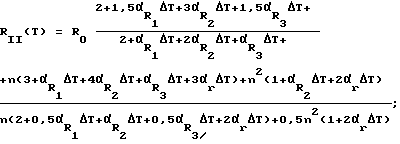

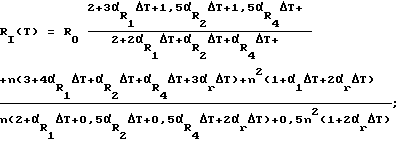

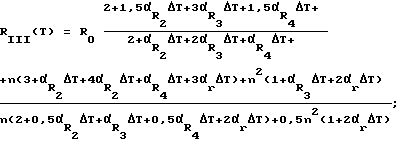

Измерительный мост содержит в каждом плече по крайней мере по два тензорезистора с сопротивлением соответственно R’ и R, которые соединены друг с другом последовательно и образуют соответствующие полуплечи моста. В смежных полуплечах тензорезисторы соединены резисторами  . Измерительный мост работает следующим образом. Суммарные сопротивления в плечах моста соответственно равны:    где K – коэффициент, учитывающий соотношение сопротивлений тензорезисторов R’ и R, K = R’/R. При воздействии температуры окружающей среды изменения сопротивлений резисторов R (T) в каждом плече измерительного моста можно представить выражениями (для упрощения принимаем:        где n – коэффициент пропорциональности; k=1.     Изменение величины начального разбаланса измерительного моста от воздействия температуры окружающей среды можно представить как:  где En – величина напряжения питания. Подставив выражения R1(T) – RIV(T) в формулу (1) получим выражение для определения величины начального разбаланса при воздействии температуры окружающей среды:  Анализ выражения (2) показывает, что предложенный измерительный мост по сравнению с прототипом обеспечивает температурную стабильность начального разбаланса более чем в 2 раза. Источники известности: 1. И. Немец. Практическое применение тензорезисторов. – М.: Энергия, 1970, с. 24-26. 2. Шушкевич В.А. Основы электротензометрии. – Минск, Высшая школа, 1975, с. 32-116. 3. Заявка N 94027651, опубликована 27.05.96 г. Формула изобретения
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 07.01.2006
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
