Патент на изобретение №2284272

(54) СКЛАДНАЯ ПАНЕЛЬНАЯ КОНСТРУКЦИЯ

(57) Реферат:

Изобретение относится к складным помещениям. Складная панельная конструкция содержит горизонтальную платформу, потолок, шарнирно соединенные панели с возможностью поворота. Складная панельная конструкция устанавливается в кузов-контейнер. На потолке имеются направляющие, по которым перемещаются вертикальные оси, к которым шарнирно прикреплены стенные панели с возможностью поворота вокруг вертикальной оси и фиксации в определенных местах на горизонтальной платформе и потолке. В результате упрощается конструкция, уменьшается трудоемкость ее монтажа и повышается удобство в эксплуатации. 2 ил.

Изобретение относится к складным помещениям и может быть использовано в складских и прочих помещениях для образования перегородок и отдельных отсеков, а также в складных прицепах и кузовах-фургонах на автомобильной базе.

Известны вертикально складные панели, например, описанные в заявке на патент РФ №93058282/33, опубликованной 24.09.1995 г.

Наиболее близким прототипом является техническое решение, описанное в заявке на патент РФ №5021250/11, опубликованный 30.12.1994 г., представляющее складную конструкцию, содержащую горизонтальную платформу, потолок, шарнирно соединенные панели с возможностью поворота в вертикальной плоскости.

Недостатками рассмотренных технических решений являются сложность конструкции, трудоемкость и неудобство в эксплуатации.

Целью изобретения является устранение указанных недостатков. Указанная цель достигается тем, что на потолке имеются направляющие, по которым перемещаются вертикальные оси, к которым шарнирно крепятся стенные панели с возможностью поворота вокруг вертикальной оси и фиксацией в определенных местах по горизонтальной платформе и потолке.

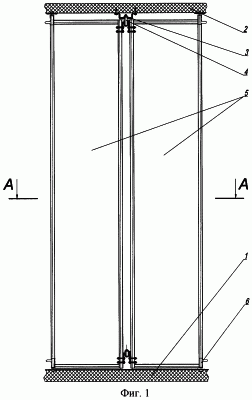

Изобретение иллюстрируется чертежами, где дан вид конструкции сбоку (фиг.1) и вид конструкции сверху (фиг.2).

Складная панельная конструкция состоит из горизонтальной платформы 1, потолка 2, направляющей 3, вертикальной оси 4, стенных панелей 5, фиксаторов 6.

Складная панельная конструкция функционирует следующим образом. Стенные панели 5 шарнирно соединены попарно между собой и вертикальной осью 4. Вертикальная ось 4 перемещается по направляющей 3, расположенной на потолке 2. В зависимости от требуемой задачи панели 5 могут устанавливаться в одной плоскости или перпендикулярно друг другу, формируя стенки в различных взаимно перпендикулярных направлениях или отдельные отсеки, и фиксируются фиксаторами 6 на горизонтальной платформе 1 и потолке 2.

Формула изобретения

Складная панельная конструкция, содержащая горизонтальную платформу, потолок, шарнирно соединенные панели с возможностью поворота, отличающаяся тем, что устанавливается в кузов-контейнер, на потолке имеются направляющие, по которым перемещаются вертикальные оси, к которым шарнирно прикреплены стенные панели с возможностью поворота вокруг вертикальной оси и фиксации в определенных местах на горизонтальной платформе и потолке.

РИСУНКИ
