Патент на изобретение №2284258

(54) СИНУСОИДАЛЬНЫЙ АЛМАЗНО-АБРАЗИВНЫЙ ОТРЕЗНОЙ КРУГ

(57) Реферат:

Изобретение относится к области абразивной обработки и может быть использовано при изготовлении скоростных алмазно-абразивных кругов, применяемых в черной металлургии для резки на абразивно-отрезных станках заготовок из конструкционных, инструментальных коррозионностойких и жаропрочных сталей и сплавов. Круг имеет ступицу и синусоидальный диск с периферийной аксиально-смещенной режущей частью и с рифлениями на торцах. Диск выполнен из условия образования радиальных торцовых впадин и выступов, расположенных в шахматном порядке на торцах круга. Величина амплитуды синусоиды и ширина рифлений равны половине высоты режущей части диска. Рифления расположены только во впадинах синусоидального диска по спирали Архимеда. Плоскость выступов рифлений наклонена под углом =1°…2° в радиальном направлении в сторону центра круга. Спирали рифлений выполнены многозаходными с четным количеством заходов, а начало спирали Архимеда на каждом из торцов круга совпадает с одной из его образующих. Приведена расчетная формула для определения количества торцовых выступов в зависимости от степени понижения температуры. Такая конструкция снижает теплонапряженность резания за счет осцилляции режущей части круга, увеличивает его износостойкость, повышает механическую прочность круга и производительность резания с исключением прогиба круга. 4 ил., 1 табл.

Изобретение относится к технологии машиностроения, к изготовлению алмазно-абразивного отрезного инструмента, и может быть использовано при изготовлении скоростных отрезных кругов, применяемых в черной металлургии при резке на абразивно-отрезных станках заготовок из конструкционных, инструментальных коррозионностойких и жаропрочных сталей и сплавов.

Известен абразивный отрезной круг, на торцовой поверхности которого имеются выступы в виде равнобедренного треугольника, чередующиеся с впадинами [1].

Недостатками известного инструмента являются повышенные тепловыделения и быстрый износ кругов, особенно по вершинам выступов, т.е. по торцам, при этом малая осевая жесткость, которой обладают данные круги, ведет к снижению их работоспособности и снижению качества.

Известен алмазно-абразивный отрезной круг, который установлен на шпинделе под острым углом к плоскости, перпендикулярной оси вращения, при этом высота круга меньше ширины прорезаемого паза, а угол установки определен по формуле

=arctg[(H-B)/D],

где В и D – соответственно высота и наружный диаметр круга, мм;

Н – ширина прорезаемого паза, мм;

– угол наклона круга к плоскости, перпендикулярной оси вращения, град [2].

При этом правка его периферийной поверхности произведена при нулевом угле установки круга на шпинделе, а установка и регулировка угла наклона – с помощью косых шайб, попарно установленных с торцов круга. Кроме того, компенсация износа торцовых поверхностей произведена путем увеличения угла наклона , а форма правки периферийной поверхности зависит от осевой жесткости, причем правка толстых жестких кругов произведена по цилиндрической образующей периферийной поверхности, а тонких с малой осевой жесткостью кругов – с образованием V-образной в продольном сечении формы образующей с вершиной в плоскости симметрии, перпендикулярной оси вращения круга, лежащей на максимальном наружном диаметре.

Недостатками известного инструмента являются пониженная механическая прочность, невысокая стойкость и быстрый износ кругов, особенно по торцам, сложность и трудоемкость правки, что снижает производительность резания и удорожает процесс.

Задача изобретения – увеличение стойкости, механической прочности отрезных кругов и производительности резания, уменьшение опасности появления прижогов путем снижения теплонапряженности резания благодаря осцилляции зоны резания и исключение прогиба синусоидального круга.

Это достигается применением алмазно-абразивного отрезного круга с аксиально-смещенной периферийной режущей частью и расположенными на его торцовых поверхностях рифлениями, характеризующийся тем, что он выполнен в виде ступицы и синусоидального диска из условия образования радиальных торцевых впадин и выступов, расположенных в шахматном порядке на торцах круга, при этом рифления шириной h=B/2, равной половине высоты режущей части круга, расположены только во впадинах по спирали Архимеда, причем плоскость выступов рифлений наклонена под углом =1°…2° в радиальном направлении в сторону центра круга, при этом спирали рифлений выполнены многозаходными с четным количеством заходов, а начало Архимедовой спирали на каждом из торцов круга совпадает с одной из его образующей, кроме того, величина амплитуды А_с синусоиды равна половине высоты В/2 режущей части диска круга, а число торцовых выступов n определяется в зависимости от степени понижения температуры по формуле

n=·D/P,

где D – наружный диаметр круга, м;

Р – период синусоиды, м, определяемый по формуле

P=2(H/2)²·V_и·C/(10·a),

Н – полная высота круга по вершинам синусоиды, равная ширине прорезаемого паза, м;

V_и – частота вращения инструмента, м/с;

а – температуропроводность материала заготовки, м²/с;

С – коэффициент синусоидальности, определяемый по формуле

C=(1-k_k)/(k_A+k_B·V_отн),

V_отн – относительная скорость перемещения заготовки, определяемая по формуле

v_отн=V_з·Н/2а,

V_з – частота вращения заготовки, м/с;

k_A – коэффициент, зависящий от степени понижения температуры и принимающий значения 1,0; 1,0; 4,0; 5,0 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_B – коэффициент, зависящий от степени понижения температуры и принимающий значения 0,1; 0,32; 0,75; 1,7 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_k – коэффициент, зависящий от относительной скорости и принимающий значения 0,18; 0,28; 0,53; 0,74 при понижении температуры соответственно на 10%, 20%, 30% и 40%.

Сущность конструкции круга поясняется чертежами.

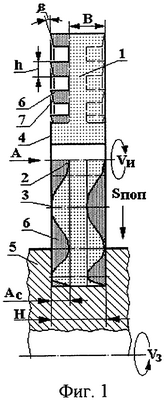

На фиг.1 приведены схема разрезания заготовки и общий вид алмазно-абразивного отрезного круга, имеющего ступицу, синусоидальный диск с периферийным аксиально-смещенным режущим слоем и рифления во впадинах синусоиды, частичный продольный разрез; на фиг.2 – отрезной круг, вид на торцовую поверхность слева по А на фиг.1; на фиг.3 – общий вид отрезного круга, рифления условно показаны в одной впадине; на фиг.4 – схема разрезания круглой заготовки.

Предлагаемый синусоидальный алмазно-абразивный круг имеет синусоидальный диск 1 с периферийным аксиально-смещенным режущим слоем из условия образования радиальных торцевых впадин 2 и выступов 3, расположенных в шахматном порядке на торцах диска 1 и расходящихся веером от центра к периферии. Для надежного крепления круга он имеет ступицу 4.

Высота В синусоидальной части режущего диска 1 меньше ширины Н прорезаемого паза заготовки 5, это позволяет прерывать резание в некоторых поперечных сечениях, снижая температуру резания, и исключить прижоги и микротрещины на обрабатываемых поверхностях.

С целью увеличения осевой жесткости режущего диска 1, он имеет на торцах рабочей поверхности во впадинах рифления 6, выполненные по Архимедовым многозаходным спиралям. На фиг.1-4 рифления 6 условно выделены более густым фоном, а круг имеет двухзаходные спирали, при этом на фиг.3 представлен общий вид отрезного синусоидального круга, у которого рифления условно показаны в одной впадине.

Ширина h рифлений 6 назначается исходя из общей жесткости круга и возможности его формования и приблизительно равна половине высоты В режущего диска 1, при этом для снижения сил трения плоскость выступов 7 рифлений 6 наклонена под углом =1°…2° в радиальном направлении в сторону центра круга, причем спирали рифлений выполнены многозаходными с четным количеством заходов, а начало Архимедовой спирали на каждом из торцов круга совпадает с одной из его образующей.

Для разрезания полупроводниковых пластин используют тонкие, шириной, составляющей доли миллиметра, отрезные алмазные круги, от осевой жесткости которых зависит не только работоспособность самих кругов, но и качество, прежде всего точность, обработанной поверхности [3]. Такие круги будем считать кругами с низкой осевой жесткостью.

Благодаря рифлениям и синусоидальности предлагаемые отрезные круги приобретают достаточно высокую осевую жесткость.

В работе алмазно-абразивного отрезного круга с синусоидальной периферийной режущей частью диска 1 появляется параметрическая осцилляция, характеризуемая амплитудой А_с, влияющая на ширину Н прорезаемого паза.

Благодаря осцилляции зоны резания высоту диска 1 берут меньше ширины прорезаемого паза, что существенно влияет на экономию дорогостоящего алмазно-абразивного материала.

Число торцовых выступов n синусоидального диска определяется в зависимости от степени понижения температуры [4] по формуле

n=·D/P,

где D – наружный диаметр круга, м;

Р – период синусоиды, м, определяемый по формуле

P=2(H/2)²·V_и·C/(10·a),

Н – полная высота круга по вершинам синусоиды, равная ширине прорезаемого паза, м;

V_и – частота вращения инструмента, м/с;

а – температуропроводность материала заготовки, м²/с;

С – коэффициент синусоидальности, определяемый по формуле

C=(1-k_k)/(k_A+k_B·V_отн),

V_отн – относительная скорость перемещения заготовки, определяемая по формуле

V_отн=V_з·Н/2a,

V_з – частота вращения заготовки, м/с;

k_А – коэффициент, зависящий от степени понижения температуры и принимающий значения 1,0; 1,0; 4,0; 5,0 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_В – коэффициент, зависящий от степени понижения температуры и принимающий значения 0,1; 0,32; 0,75; 1,7 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_k – коэффициент, зависящий от относительной скорости и принимающий значения 0,18; 0,28; 0,53; 0,74 при понижении температуры соответственно на 10%, 20%, 30% и 40%.

Величина амплитуды А_с равна половине высоты В синусоидального диска.

Предлагаемый круг имеет удобную для закрепления его на шпинделе ступицу 4 с торцами, перпендикулярными продольной оси, а диск 1 – синусоидальную форму с периферийным аксиально-смещенным режущим слоем и позволяет:

– снизить температуру шлифования в зоне контакта на 30…40%;

– резать заготовки на более форсированных режимах, не вызывая появления прижогов и микротрещин. За счет этого производительность обработки возрастает в 1,2…1,3 раза;

– сохранять длительное время хорошую режущую способность зерен, работающих в режиме самозатачивания, общую стойкость кругов увеличить в 2…3 раза;

– сократить брак и добиться виброустойчивости на операциях резки заготовок из сталей и сплавов, предрасположенных к прижогам и трещинам.

Пример. Для определения преимуществ предложенной конструкции отрезного круга и способа резки была изготовлена по технологии силовой бакелизации партия отрезных кругов новой конструкции диаметром 500 мм и проведены сравнительные испытания с серийными кругами в заводских условиях при резке стали 12Х2Н4А диаметром 80 мм, результаты которых представлены в таблице.

Определены геометрические параметры абразивного отрезного круга с синусоидальной торцовой поверхностью для резки.

Режимы шлифования: частота вращения круга – V_и=80 м/с; частота вращения заготовки – V_з=0,5 м/с; глубина резания, равная ширине прорезаемого паза t=0,005·10^-3 м; наружный диаметр инструмента – D_и=0,5 м; высота диска – В=0,003 м; Н=0,005 мм; материал заготовки – сталь 12Х2Н4А с температуропроводностью – а=3·10^-6 м²/с; степень понижения температуры – k_Т=30%.

Определяем относительную скорость перемещения заготовки по формуле

V_отн=V_з·Н/2a=0,5·0,005/2·3·10^-6416,7.

Определяем коэффициент синусоидальности по формуле

С=(1-k_k)/(k_A+k_B·V_отн)=(1-0,52)/(4+0,75·416/7)=0,00151.

Определяем величину периода синусоиды по формуле

Р=2(Н/2)²·v_и·С/(10·а)=2(0,005/2)²·80·0,00151/10·3·10^-6=0,05 м.

Из полученных данных определяем число торцовых выступов на круге с синусоидальной периферией диаметром 500 мм

n=D/Р=3,14·500/5031,4.

Округляем число торцовых выступов до n=32 и определяем параметры алмазно-абразивного круга с синусоидальной периферией

Р=D/n=3,14·500/32=49 мм.

Определяем величину амплитуды А_с=В/2=1,5 мм, принимаем А_с=2 мм.

Пример 2. По данным примера 1 определить число торцовых выступов для понижения температуры на 10%, 20% и 40%.

Произведя расчеты по вышеприведенным формулам, определяем число торцовых выступов для понижения температуры на 10%, 20% и 40% для круга диаметром 500 мм соответственно n_10%=2; n_20%=9; n_40%=130.

Новая конструкция круга обеспечивает повышение коэффициента шлифования в среднем на 45%, стойкости круга на 45%, повышение производительности на 30%.

Наличие у круга у торцовых поверхностей радиальных пазов обеспечивает уменьшение температуры заготовки вследствие меньшего трения круга о поверхность заготовки, а это, безусловно, уменьшает опасность появления прижогов и шлифовочных трещин на прорезаемой поверхности.

Таким образом, предлагаемый алмазно-абразивный отрезной синусоидальный круг с рифлениями на торцах уменьшает опасность появления прижогов путем снижения теплонапряженности резания за счет осцилляции зоны контакта круга с заготовкой и прерывистого резания, обладает повышенной износостойкостью благодаря включению в работу торцовых частей круга, повышенной осевой жесткостью и прочностью и обеспечивает повышенную производительность резки при снижении расхода абразива.

Источники информации

1. А.с. СССР №306011, МКИ В 24 D 5/12. Абразивный отрезной круг. 1971 – аналог.

2. Патент РФ 2235632, МКИ В 24 D 5/12. Алмазно-абразивный отрезной круг с параметрической осцилляцией. Ю.С.Степанов, Б.И.Афанасьев и др. №2003129219, заяв. 30.09.2003, опуб. 10.09.2004. Бюл. №25 – прототип.

4. Якимов А.В. Абразивно-алмазная обработка фасонных поверхностей. – М.: Машиностроение, 1984. – С.118-124.

Формула изобретения

Алмазно-абразивный отрезной круг, имеющий аксиально смещенную периферийную режущую часть и расположенные на его торцовых поверхностях рифления, отличающийся тем, что он выполнен в виде ступицы и синусоидального диска с радиальными торцевыми впадинами и выступами, расположенными в шахматном порядке на торцах круга, рифления выполнены шириной h, равной половине высоты В режущей части круга, и расположены только во впадинах синусоидального диска по спирали Архимеда, при этом плоскость выступов рифлений наклонена под углом =1…2° в радиальном направлении в сторону центра круга, спирали рифлений выполнены многозаходными с четным количеством заходов, а начало спирали Архимеда на каждом из торцов круга совпадает с одной из его образующих, причем величина амплитуды А_с синусоиды равна половине высоты В режущей части диска, а число его торцовых выступов n определено в зависимости от степени понижения температуры шлифования по формуле

n=·D/P,

где D – наружный диаметр круга, м;

Р – период синусоиды, м, определяемый по формуле

Р=2(Н/2)²·V_и·С/(10·а),

Н – полная высота круга по вершинам синусоиды, равная ширине прорезаемого паза заготовки, м;

V_и – частота вращения круга, м/с;

а – температуропроводность материала заготовки, м²/с;

С – коэффициент синусоидальности, определяемый по формуле

C=(1-k_k)/(k_A+k_B·V_отн),

V_отн – относительная скорость перемещения заготовки, определяемая по формуле

V_отн=V_з·Н/2а,

V_з – частота вращения заготовки, м/с;

k_A – коэффициент, зависящий от степени понижения температуры шлифования и принимающий значения – 1,0; 1,0; 4,0; 5,0 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_B – коэффициент, зависящий от степени понижения температуры шлифования и принимающий значения – 0,1; 0,32; 0,75; 1,7 при понижении температуры соответственно на 10%, 20%, 30% и 40%;

k_k – коэффициент, зависящий от относительной скорости и принимающий значения – 0,18; 0,28; 0,53; 0,74 при понижении температуры шлифования соответственно на 10%, 20%, 30% и 40%.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.02.2007

Извещение опубликовано: 10.09.2008 БИ: 25/2008
