Патент на изобретение №2283745
|
||||||||||||||||||||||||||
(54) УПРОЧНЯЮЩЕ-ПОЛИРОВАЛЬНЫЙ КОМБИНИРОВАННЫЙ ИНСТРУМЕНТ С ПАРАМЕТРИЧЕСКОЙ ОСЦИЛЛЯЦИЕЙ
(57) Реферат:
Изобретение относится к технологии машиностроения и может быть использовано для поверхностного упрочнения рабочих поверхностей с последующим их шлифованием или полированием. Устройство содержит упрочняющий диск и алмазно-абразивный инструмент с аксиальным смещением периферийного режущего и упрочняющего слоев. Алмазно-абразивный инструмент выполнен в виде сборного лепесткового круга, состоящего из пакета лепестков и двух фланцев. Фланцами зажимают пакет лепестков с образованием радиальных волн. Лепестки устанавливают с возможностью выдвижения в радиальном направлении по мере их износа для восстановления наружного диаметра алмазно-абразивного инструмента. Лепестки изготовляют путем склеивания в торец полос из двусторонней шлифовальной шкурки с образованием обечаек, которые разворачивают вовнутрь и располагают поперек оси вращения. При этом используют полосы шириной менее радиуса, но более половины радиуса комбинированного инструмента и длиной, равной длине его окружности. В результате расширяются технологические возможности, повышается качество упрочненного слоя, увеличивается производительность инструмента и упрощается его конструкция. 9 ил.
Изобретение относится к технологии машиностроения и может быть использовано для поверхностного упрочнения рабочих поверхностей с последующим шлифованием или полированием поверхностей, подверженных интенсивному износу, стальных и чугунных деталей при их окончательной обработке комбинированным упрочняюще-полировальным инструментом с параметрической осцилляцией. Известен шлифоупрочняющий комбинированный инструмент, содержащий общий корпус в виде втулки и расположенные на нем шлифовальный круг и упрочняющий диск [1]. Шлифовальный круг выполнен сборным и с аксиальным смещением периферийного режущего слоя с обеспечением возможности восстановления наружного диаметра шлифовального круга и изменения амплитуды осцилляции его режущего слоя, а упрочняющий диск выполнен с гладкой рабочей наружной поверхностью из материала с низким коэффициентом теплопроводности и установлен с возможностью наклона под острым углом от 0 до 2
где Bу – длина линии контакта упрочняющего диска с обрабатываемой деталью, мм; D – наружный диаметр комбинированного инструмента, мм. При этом корпус-втулка выполнена с цилиндрической частью, ось которой расположена под углом Кроме того, торцы косых шайб выполнены под углом Недостатками известного инструмента являются сложность конструкции, а следовательно, дороговизна инструмента, сложность наладки и переналадки, все это повышает себестоимость обработки. Задача изобретения – расширение технологических возможностей, повышение качества упрочненного слоя и увеличение его толщины, а также повышение производительности за счет совмещения шлифования и полирования с фрикционным поверхностным упрочнением и использования аксиально смещенных рабочих поверхностей комбинированного инструмента с одновременным упрощением конструкции инструмента и удешевлением его изготовления. Поставленная задача решается с помощью предлагаемого упрочняюще-полировального комбинированного инструмента, который содержит упрочняющий диск и алмазно-абразивный инструмент с аксиальным смещением периферийного режущего и упрочняющего слоев, причем алмазно-абразивный инструмент выполнен в виде сборного лепесткового круга и состоит из лепестков, изготовленных путем склеивания в торец полос шириной менее радиуса, но более половины радиуса комбинированного инструмента и длиной, равной длине его окружности, из двусторонней шлифовальной шкурки с образованием обечаек, которые развернуты и расположены поперек оси вращения, и двух фланцев, позволяющих зажимать пакет лепестков с образованием радиальных волн, при этом по мере износа лепестков их выдвигают в радиальном направлении, восстанавливая наружный диаметр. Особенности конструкции инструмента поясняются чертежами. На фиг.1 изображен предлагаемый упрочняюще-полировальный комбинированный инструмент с параметрической осцилляцией, частичный продольный разрез; на фиг.2 – вид А на фиг.1; на фиг.3 – полоса из двусторонней шлифовальной шкурки, заготовка для изготовления лепестка; на фиг.4 – обечайка, изготовленная из полосы (фиг.3), полуфабрикат лепестка; на фиг.5 – лепесток с симметричным расположением радиальных внутренних волн относительно плоскости лепестка; на фиг.6 – вид Б на фиг.5; на фиг.7 – элемент В на фиг.1; на фиг.8 – элемент В через полоборота инструмента относительно фиг.8; фиг.9 – развертка следа инструмента (см. фиг.1) на обрабатываемой поверхности. Предлагаемый упрочняюще-полировальный комбинированный инструмент содержит фрикционный упрочняющий диск 1 и алмазно-абразивный инструмент 2 с аксиальным смещением периферийных режущего и упрочняющего слоев, которые устанавливаются под углом Алмазно-абразивный инструмент 2 выполнен в виде сборного лепесткового круга и состоит из лепестков 6. Лепестки 6 изготавливают из полос двусторонней шлифовальной шкурки (фиг.3) шириной h менее радиуса, но более половины радиуса комбинированного инструмента, т.е. R>h>R/2 и длиной Упрочняющая часть комбинированного инструмента содержит диск 1 с периферийной рабочей поверхностью, который неподвижно установлен на шпинделе 3 под углом Угол наклона
где Н – высота рабочей поверхности упрочняющего диска, мм; D – наружный диаметр комбинированного инструмента, мм. Рабочий диск 1 выполнен из материала с низким коэффициентом теплопроводности, например из нержавеющей стали или титанового сплава. Упрочнение инструментом осуществляется в процессе фрикционной обработки на токарных или шлифовальных станках. Комбинированный инструмент устанавливается в специальном приспособлении на токарном станке или на шпинделе шлифовального станка и вращается с окружной скоростью 65…70 м/с. Инструмент прижимается с постоянным усилием 0,65…1,0 кН к обрабатываемой заготовке, которая вращается с окружной скоростью 0,02…0,08 м/с. Продольная подача инструмента относительно заготовки составляет 0,1…0,2 Н. Длина линии контакта диска 1 с обрабатываемой заготовкой (Н) составляет 5…8 мм. При трении инструмента и заготовки в зоне их контакта происходит импульсный нагрев поверхности обрабатываемой заготовки до температуры 800…1000°С. В зону обработки подают смазывающе-охлаждающую жидкость (СОЖ), которая обеспечивает быстрое охлаждение упрочняемой поверхности. В результате упрочнения на поверхности заготовки возникают структуры белых слоев толщиной 0,1…0,15 мм с повышенной микротвердостью 7…10 ГПа. В зоне фрикционного скользящего контакта определенное количество теплоты (большая часть ее) уходит в быстровращающийся инструмент. Поэтому в качестве материала диска выбирают титановый сплав или нержавеющую сталь, обладающие низкой теплопроводностью ( Подбором угла наклона можно регулировать глубину и микротвердость упрочненного слоя. Благодаря волнистой форме внутренней поверхности лепестков алмазно-абразивного круга жесткость его выше, чем у традиционных лепестковых кругов, тем основное силовое воздействие на обрабатываемую поверхность больше благодаря прогибам периферийных частей лепестков (см. фиг.7-8). В связи со сказанным в процессе полирования удается снимать большие припуски (например, до 0,3 мм) при применении крупнозернистых абразивных шкурок (зернистостью 16-80) и высоких скоростях резания (65-70 м/с). Этот процесс фактически является разновидностью шлифования и эффективен для подготовки поверхностей к чистовому полированию и перед металлопокрытием. Чистовое полирование предлагаемым лепестковым кругом с параметрической осцилляцией в составе комбинированного инструмента предназначено для снижения параметра шероховатости поверхности (до Ra=0,1…0,8 мкм) перед фрикционным поверхностным упрочнением. Наибольший эффект применения осциллирующего полирования с упрочнением достигается при декоративной отделке и чистовой обработке фасонных поверхностей, например полирование цилиндрических и конических поверхностей, обработка пресс-форм, штампов и др., упрочнение с полированием криволинейных поверхностей автомобильных кузовов, холодильников и др. под окраску. Полирование с упрочнением предлагаемым инструментом выполняется в основном по одной схеме резания, которая основана на применении высоких скоростей резания (65…70 м/с), приближающихся к высоскоростному шлифованию. Наиболее применимы для предлагаемого инструмента лепестки из шкурки из электрокорунда и карбида кремния на тканевой и бумажной основе зернистостью 8-М40, а также алмазные и эльборовые шкурки зернистостью 12-М3 на эластичной связке, при этом последние отличаются большой стойкостью. Для предлагаемого инструмента из водостойких алмазно-абразивных шкурок при обработке деталей из стали и чугуна в качестве охлаждающей жидкости применяют эмульсию; из неводостойких шкурок – минеральные масла. Предлагаемое техническое решение позволяет повысить эффективность использования комбинированного упрочняющее-полировального инструмента в целом, а также части его – сборного лепесткового алмазно-абразивного круга, имеющего возможность восстанавливать наружный диаметр и позволяющего вести обработку с использованием всей периферийной рабочей части инструмента с сохранением преимуществ процесса прерывистого шлифования. Что касается фрикционной упрочняющей части инструмента, то она проста по конструкции и надежна в эксплуатации. Получаемые на поверхности упрочняемой детали структуры белых слоев обладают повышенной твердостью, а соответственно, износостойкостью и сопротивлением усталостному разрушению. Пример. На модернизированном станке мод. 16К20Т1 упрочняли и полировали заготовку в виде вала диаметром 20 мм из стали 45 в нормализованном состоянии. Модернизация заключалась в установлении на поперечный суппорт устройства с комбинированным инструментом, фрикционный рабочий диск которого выполнен из титанового сплава ВТ-5 с шириной рабочей поверхности 5 мм и наружным диаметром 250 мм. Лепестки изготовляли из водостойкой двусторонней тканевой эльборной (эльборовый шлифпорошок ЛО 50/40, ОСТ 2 МТ79-2-88) шлифовальной шкурки зернистостью 50/40, изготовленной по ТУ 2-036-0224450-014-89 электростатическим способом в виде шлифовальной бобины шириной 60 мм и длиной до 100 пог.м., связка – смола СФЖ-3039, основа ткань – шифон. Ленту резали на полосы в размер 60×805 мм и склеивали внахлест в обечайки, предварительно разделав меньшие торцы с удалением шлифматериала с обоих концов ленты на участке под шов шириной 10 мм. Лепестковый круг составлен из 15 лепестков. Индивидуальный электропривод вращает комбинированный инструмент с окружной скоростью 65 м/с (5000 мин-1). Линейная скорость вращения упрочняемой заготовки 0,05 м/с (50 мин-1). Давление диска на заготовку, создаваемое механизмом поперечной подачи станка, составляет 0,8 кН. В зону обработки подавали СОЖ в виде 5% раствора эмульсии. Угол наклона фрикционного диска и лепесткового круга составлял При этом глубина и микротвердость упрочненного слоя (белой зоны) составляла соответственно 0,17…0,19 мм и 8…9 ГПа с постепенным понижением микротвердости по глубине до исходного состояния – 2,3…2,7 ГПа. При повышении скорости вращения упрочняемой заготовки в два раза глубина упрочненного слоя составила 0,12…0,14 мм. Заданная шероховатость Ra 0,32 мкм. Таким образом, инструмент позволяет повысить производительность процесса. Упрочняющее-полировальный комбинированный инструмент расширяет технологические возможности обработки благодаря совмещению алмазно-абразивной обработки и упрочнения, сокращает вспомогательное время, повышает в 2…2,5 раза производительность обработки, улучшает качество и шероховатость обрабатываемой поверхности. При этом расход абразивного инструмента снижается на 30…35%. Предлагаемый инструмент прост по конструкции и надежен в эксплуатации. Получаемые на поверхности упрочняемой заготовки структуры белых слоев обладают повышенной твердостью, а соответственно, износостойкостью и сопротивлением усталостному разрушению. Источник информации Патент РФ 2239544, МПК7 В 24 D 17/00, В 24 В 39/00. Шлифоупрочняющий комбинированный инструмент. Степанов Ю.С., Афанасьев Б. И. и др. 2003116690; 04.06.2003; 10.11.2004. Бюл. №31 – прототип.
Формула изобретения
Упрочняюще-полировальный комбинированный инструмент, содержащий упрочняющий диск и алмазно-абразивный инструмент с аксиальным смещением периферийного режущего и упрочняющего слоев, отличающийся тем, что алмазно-абразивный инструмент выполнен в виде сборного лепесткового круга, состоящего из двух фланцев и пакета лепестков, изготовленных путем склеивания в торец полос шириной менее радиуса, но более половины радиуса комбинированного инструмента и длиной, равной длине его окружности, из двусторонней шлифовальной шкурки с образованием обечаек, которые развернуты и расположены поперек оси вращения, при этом фланцы выполнены с возможностью осуществления зажатия пакета лепестков с образованием радиальных волн, а лепестки установлены с возможностью выдвижения в радиальном направлении по мере их износа для восстановления наружного диаметра алмазно-абразивного инструмента.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.02.2007
Извещение опубликовано: 10.09.2008 БИ: 25/2008
|
||||||||||||||||||||||||||
к плоскости, перпендикулярной оси вращения комбинированного инструмента, посредством двух косых шайб, расположенных с противоположного относительно шлифовального круга торца упрочняющего диска, при этом величину
arctg(Bу/D),

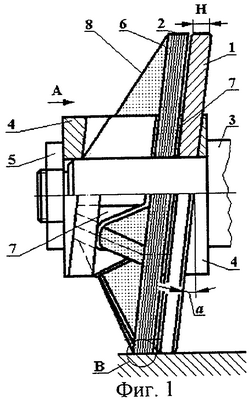

D, равной длине его окружности. Из полос склеивают обечайки (фиг.4), предварительно подготовив полосы к склеиванию внахлест путем разделки меньших торцов с удалением шлифматериала с обоих концов ленты на участке под шов. Затем один из торцов обечайки разворачивают во внутрь с образованием радиальных волн. На фиг.5 показан лепесток с симметричным расположением радиальных внутренних волн относительно плоскости лепестка. В предлагаемом инструменте используются лепестки с односторонним расположением волн. Это легко сделать, если использовать специальные фланцы 7, которые позволяют формировать пакет лепестков с образованием односторонних радиальных волн 8 и которые используем в предлагаемом инструменте для крепления пакета лепестков. По мере износа лепестков их выдвигают в радиальном направлении, восстанавливая наружный диаметр. Такая конструкция лепестков позволяет постоянно восстанавливать наружный диаметр быстро изнашиваемого лепесткового алмазно-абразивного инструмента и поддерживать его равным диаметру весьма стойкого фрикционного упрочняющего диска 1.
=21,9…25,5 Вт/м·К). При перемещении зоны контакта в осевом направлении благодаря наклону рабочего диска происходит мгновенный переход нагретой рабочей поверхности инструмента на охлажденную поверхность заготовки (фиг.9). Это приводит к циклическому изменению температуры на поверхности упрочняемой заготовки и, соответственно, к увеличению глубины упрочненного слоя до 0,15…0,22 мм.
