Патент на изобретение №2283688

(54) ЦЕНТРОБЕЖНЫЙ ГАЗОПРОМЫВАТЕЛЬ

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Центробежный газопромыватель содержит корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство и шламосборник. Оросительное устройство выполнено в виде по крайней мере трех водяных коллекторов, на каждом из которых закреплено по крайней мере три форсунки для орошения стенок корпуса. Каждая из форсунок выполнена в виде полой закрытой с одной стороны цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки распыленной жидкости в каждом водяном коллекторе противоположно крутке в предыдущем. Технический результат – повышение эффективности и надежности процесса пылеулавливания. 1 ил.

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.

Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М.: Энергоатомиздат, – 1983 г., стр.113, рис.4.37 (прототип), содержащий корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство и шламосборник.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания.

Технический результат – повышение эффективности и надежности процесса пылеулавливания.

Это достигается тем, что в центробежном газопромывателе, содержащим корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство и шламосборник, оросительное устройство выполнено в виде по крайней мере трех водяных коллекторов, на каждом из которых закреплено по крайней мере три форсунки для орошения стенок корпуса, каждая из которых выполнена в виде полой закрытой с одной стороны цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки распыленной жидкости в каждом водяном коллекторе противоположно предыдущему.

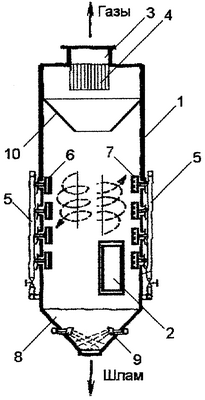

На чертеже изображен общий вид центробежного газопромывателя.

Центробежный газопромыватель содержит корпус 1, патрубок 2 для ввода запыленного газа, патрубок 3 для выхода очищенного газа с каплеуловителем 4, оросительное устройство 5 и шламосборник 8 с форсунками 9 для орошения стенок бункера 8. Перед выходом из корпуса перед каплеуловителем 4 установлен отбойник 10 конической формы. Оросительное устройство выполнено в виде по крайней мере трех водяных коллекторов 5, на каждом из которых закреплено по крайней мере три форсунки 6 и 7 для орошения стенок корпуса 1 и его центральной части, причем каждая из форсунок 6 или 7 выполнена в виде полой закрытой с одной стороны цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, а направление крутки распыленной жидкости в каждом водяном коллекторе 5 противоположно предыдущему.

Центробежный газопромыватель работает следующим образом.

Запыленный газовый поток поступает в корпус 1 через тангенциальный ввод 2 запыленного газового потока и встречает на своем пути закрученный распыленный поток жидкости, имеющий направление крутки, как противоположное направлению крутки газового потока, так и попутное. В результате такого взаимодействия образуется обильная газожидкостная взвесь, которая проходит через отбойник 10, затем каплеуловитель 4 и поступает в патрубок 3, после чего выбрасывается в атмосферу. Отвод шлама осуществляется через шламосборник 8.

Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси путем применения встречно-закрученных и попутных потоков жидкости и газа и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 97…98%.

Формула изобретения

Центробежный газопромыватель, содержащий корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство и шламосборник, отличающийся тем, что оросительное устройство выполнено в виде по крайней мере трех водяных коллекторов, на каждом из которых закреплено по крайней мере три форсунки для орошения стенок корпуса, каждая из которых выполнена в виде полой закрытой с одной стороны цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки распыленной жидкости в каждом водяном коллекторе противоположно крутке в предыдущем.

РИСУНКИ
