Патент на изобретение №2283589
|
||||||||||||||||||||||||||
(54) ЛЕПЕСТОК ДЛЯ ИСКУССТВЕННОЙ ЭЛАСТИЧНОЙ ПРИМАНКИ
(57) Реферат:
Изобретение относится к любительскому и спортивному рыболовству, в частности при ловле хищных рыб на спиннинг или нахлыстовое удилище. Лепесток выполнен в виде лопасти произвольной формы и снабжен присоединительным отверстием. Присоединительное отверстие выполнено посадочным с размерами, соответствующими нормальному поперечному сечению тела приманки с обеспечением возможности установки лепестка с натягом в любом месте по его длине с поперечным разворотом или наклоном вперед или назад относительно хвостовой части, а также с возможностью закрутки профиля под углом атаки. Обеспечиваются улучшение игры приманки при лове и повышение уловистости. 4 з.п. ф-лы, 11 ил.
Изобретение относится к любительскому и спортивному рыболовству, в частности, при ловле хищных рыб на спиннинг или нахлыстовое удилище и может быть использовано для улучшения или изменения игры известных искусственных приманок путем их модернизации с минимальными затратами на доработку. Известны искусственные эластичные приманки из мягкого упругого полимерного материала для ловли хищных рыб, например типа твистер (см. каталог Нормарк-2003, с.66), которые постоянно видоизменяются и улучшаются (см. патент US №4709501, публикация 01.12.87, НКИ 45/42.24, МПК А 01 К 85/00, Искусственная рыболовная приманка с хвостовым участком, ИСМ Вып.1 №17/88), однако на Западе они считаются одноразовыми приманками, то есть после рыбалки их обычно выкидывают и заменяют на новые. Существуют различные способы продления эксплуатации и улучшения игры эластичных приманок, например путем термической коррекции формы (см. Щербаков В.Г., Щербаков Д.Г. Ловля на резиновые приманки. – Мн.: ООО “Э-плюс”, 2000, с.22-28. Сер. “Популярная энциклопедия для рыбаков-любителей”). Эти способы могут осуществляться в стационарных (домашних) условиях и требуют специальных навыков в работе, а непосредственно на рыбалке возникают определенные трудности, да и существенно повлиять на повышение активности игры приманки не годятся. Известна искусственная эластичная приманка типа твистер для ловли хищных рыб (см. патент FR и 2759752, публикация 18.04.97, МПК А 01 К 85/10, ИСМ Вып.1 №18/98, с.9-10) с плоской поворотной пластинкой произвольной формы, снабженной присоединительным отверстием. Такая приманка на Западе считается одноразовой и нет возможности существенно улучшить или изменить ее игру при проводке в процессе рыбалки. Наиболее близким по конструктивным признакам (прототипом) является широкоизвестный лепесток, применяемый в блеснах (см. Строганов В.Л. Самодельные блесны. Справочник. – М.: “Издательский дом Рученькиных”, 2004, с.6, рис.3. Вращающаяся блесна, с.26. Фото 4. Конструкция блесны, снабженной твистером, снабженной стягивающим элементом), выполненный в виде почти плоской поворотной пластинки произвольной формы и снабженный присоединительным отверстием. Слегка ударяя молотком по выпуклости лепестка, можно получить большой угол вращения любой вертушки (см. Щербаков В.Г. Улучшение спиннинговых приманок /Братья Щербаковы. – М.: ООО “Издательство ACT”; ООО “Издательство Астрель”, 2003. – Популярная энциклопедия для рыбаков-любителей, с.6-7). Для тщательной корректировки игры приманки ее необходимо периодически тестировать в воде (например, в ванной), добиваясь нужного угла вращения вертушки. Такой способ улучшения игры приманки требует определенных навыков и сноровки и не представляется возможным в процессе рыбалки, Изобретение решает задачу обеспечения возможности существенного изменения игры искусственной приманки (наряду с колебательным движением при проводке обеспечивается вращательное движение всей приманки с регулируемой частотой и направлением вращения) непосредственно на рыбалке с целью повышения уловистости путем экспериментальной установки по меньшей мере одного лепестка с переменной ориентацией относительно хвостовой части на тело приманки. Технический результат достигается тем, что лепесток для искусственной эластичной приманки, выполненный в виде почти плоской поворотной пластинки произвольной формы и снабженный присоединительным отверстием, согласно изобретению, отличающийся тем, что он выполнен в виде лопасти с профилем поперечного сечения, изогнутым по цилиндрической поверхности, а присоединительное отверстие выполнено посадочным с размерами, соответствующими нормальному поперечному сечению тела приманки с обеспечением возможности установки с натягом в любом месте по его длине с поперечным разворотом или наклоном вперед или назад относительно хвостовой части, а также с возможностью закрутки профиля под углом атаки от нуля до оптимального значения, а также за счет того, что присоединительное отверстие выполнено эллиптической формы с расположением большой оси в продольном направлении, а также за счет того, что присоединительное отверстие выполнено по меньшей мере с одним внутренним зубом, а также за счет того, что присоединительное отверстие снабжено прорезью в продольном направлении, обеспечивающей возможность прохода тела приманки в упруго сжатом состоянии при его установке, а также за счет того, что присоединительное отверстие выполнено с утолщением посадочного места в виде односторонней ступицы с поперечным диаметральным отверстием или без такового для установки фиксатора. Следовательно, заявляемое техническое решение благодаря выполнению лепестка в виде лопасти с присоединительным отверстием, обеспечивающим возможность ее установки с натягом на теле приманки с ориентацией относительно хвостовой части, по сравнению с известными техническими решениями и прототипом значительно упрощает процесс существенного преобразования игры приманки для достижения максимальной уловистости непосредственно во время рыбалки. На фиг.1-8 показаны варианты конструкции лепестка-лопасти, отличающиеся выполнением посадочного отверстия; на фиг.9 показана снаряженная искусственная приманка с установкой лепестка-лопасти на задней части тела твистера; на фиг.10 показана передняя установка лепестка-лопасти; на фиг.11 показана простейшая искусственная приманка, выполненная из поролона, с установкой по меньшей мере одного лепестка-лопасти и хвостовым расположением “одетого” рыболовного крючка, например, типа тройника. На фиг.1-11 обозначено: 1 – базовый лепесток-лопасть, 2 – круглое посадочное отверстие, 5 – тело искусственной эластичной приманки (фрагмент), 4 – второй вариант исполнения лепестка, 5 – отверстие эллиптической формы, 6 – третий вариант исполнения лепестка, 7 – круглое отверстие в поз.6, 8 – внутренний зуб, 9 – четвертый вариант исполнения лепестка, 10 – круглое отверстие в поз.9, 11 – продольная прорезь, 12 – пятый вариант исполнения лепестка, 13 – цилиндрическое посадочное отверстие в поз.12, 14 – односторонняя ступица, 15 – поперечное диаметральное отверстие, 16 – твистер, 17 – хвостовой гребень, 18 – рыболовный крючок, 19 – карабин, 20 – вертлюг, 21 – грузило, 22 – леска, 25 – зацеп, 24 – сигарообразное тело приманки из поролона, 25 – хвост. Лепесток 1 для искусственной эластичной приманки выполнен в виде лопасти произвольной формы с профилем поперечного сечения, изогнутым по цилиндрической поверхности с относительно большим радиусом кривизны R, и снабжен в базовом (первом) варианте исполнения круглым посадочным отверстием 2 с размерами, соответствующими нормальному поперечному сечению тела 5 приманки, например типа твистера, с обеспечением возможности установки с натягом в любом месте по его длине с поперечным разворотом на любой угол Во втором исполнении лепесток 4 имеет посадочное отверстие 5 эллиптической формы. В третьем исполнении лепесток 6 имеет круглое посадочное отверстие 7, выполненное по меньшей мере с одним внутренним зубом 8 (треугольным, прямоугольным, полукруглым и т.д.). В четвертом исполнении лепесток 9 имеет круглое посадочное отверстие 10, снабженное прорезью 11 в продольном направлении, выполненной с размером а, обеспечивающим возможность прохода тела 3 приманки в упруго сжатом состоянии при его установке. В пятом исполнении лепесток 12 имеет цилиндрическое посадочное отверстие 13 с утолщением посадочного места в виде односторонней ступицы 14 толщиной b, обеспечивающей возможность выполнения поперечного диаметрального отверстия 15 для установки фиксатора, например, в виде булавки или отрезка проволоки. Все вышеперечисленные варианты исполнения конструкции предназначены для обеспечения фиксации выставленного положения, препятствующей самопроизвольному смещению, и могут иметь взаимные комбинации, например лепесток 9 с прорезью 11 может иметь еще и внутренний зуб 8. Лепестки-лопасти 1, 4, 6, 9 и 12 аналогично прототипу могут быть изготовлены из различных материалов: латуни, мельхиора, алюминия и его сплавов, биметалла, перламутра, пластмассы и т.д., при этом предпочтительно использовать материал с минимальным удельным весом. Поверхность лепестков может быть отполирована, покрыта цветными окисными пленками или подкрашена серебристой, золотистой и другими водостойкими красками. Модернизация и снаряжение искусственных эластичных приманок из мягкого упругого полимерного материала (силикон, поролон и т.д.) путем установки по меньшей мере одного легкосъемного лепестка 1 или его вариантов исполнения выполняется следующим образом. При задней установке лепестка 1 на тело наиболее доступного и популярного твистера 16 непосредственно перед хвостовым гребнем 17 рыболовный крючок 18, например, типа тройник, располагается в передней части тела 3, при этом непосредственно его ушко используется в качестве зацепа с последующим присоединением через карабин 19, вертлюг 20 и грузило 21 к леске 22. При передней установке лепестка 1 на твистер 16 рыболовный крючок 18 располагается в теле 5 непосредственно перед хвостовым гребнем 17, а его ушко посредством зацепа 23, выполненного из гибкого материала (отрезка лески, тонкой стальной нержавеющей проволоки и т.д.), соединяется с леской 22 через вышеперечисленные элементы. При любой установке лепестка 1 или его вариантов исполнения на сигарообразном теле 24 приманки из поролона крючок 18 может быть расположен в задней части и снабжен хвостом 25, выполненным из поролона, перьев, шерсти, синтетических волокон и т.д., а его ушко посредством гибкого зацепа 25 и вышеперечисленных элементов соединяется с леской 22. Работа легкосъемного лепестка 1 и его вариантов исполнения после установки заключается в следующем. В процессе рыбалки при проводке снаряженной искусственной эластичной приманки от воздействия потока воды на вогнутую поверхность лепестка 1 возникает вращающий момент, который передается на тело 3 приманки, в за лепестком 1 образуется турбулентный след, оказывающий гидродинамическое воздействие на гибкое тело приманки и ее хвост, в результате чего возникает сложное комбинированное движение – колебательное с вращательным. При этом за счет экспериментальной угловой установки и продольной перестановки лепестка 1 относительно хвостовой части можно изменять частоту и направление вращения снаряженной приманки в целом, что позволяет более эффективно привлечь хищных ряб и тем самым значительно повысить уловистость в водоемах различного типа. Таким образом, благодаря вышеперечисленным новациям применение съемного лепестка позволяет очень быстро и многократно в процессе рыбалки производить улучшение или перенастройку одной искусственной эластичной приманки для вылова хищных рыб в различных водоемах. Для этого достаточно иметь набор разноразмерных лепестков с различными посадочными отверстиями, соответствующими наличию искусственных мягкотелых приманок. Следовательно, изобретение значительно расширяет технологические возможности приманки и решает поставленную выше задачу.
Формула изобретения
1. Лепесток для искусственной эластичной приманки, выполненный в виде лопасти произвольной формы и снабженный присоединительным отверстием, отличающийся тем, что присоединительное отверстие выполнено посадочным с размерами, соответствующими нормальному поперечному сечению тела приманки, с обеспечением возможности установки лепестка с натягом в любом месте по его длине с поперечным разворотом или наклоном вперед или назад относительно хвостовой части, а также с возможностью закрутки профиля под углом атаки. 2. Лепесток по п.1, отличающийся тем, что присоединительное отверстие выполнено эллиптической формы с расположением большой оси в продольном направлении. 3. Лепесток по пп.1 и 2, отличающийся тем, что присоединительное отверстие выполнено, по меньшей мере, с одним внутренним зубом. 4. Лепесток по п.3, отличающийся тем, что присоединительное отверстие снабжено прорезью в продольном направлении, обеспечивающей возможность прохода тела приманки в упругосжатом состоянии при его установке. 5. Лепесток по п.4, отличающийся тем, что присоединительное отверстие выполнено с утолщением посадочного места в виде односторонней ступицы с поперечным диаметральным отверстием для установки фиксатора.
РИСУНКИ
|
||||||||||||||||||||||||||

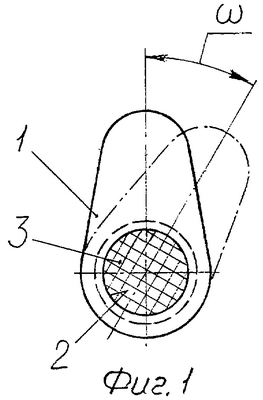

до 360° или наклоном вперед или назад на небольшой угол
относительно хвостовой части, при этом лепесток-лопасть 1 за счет эластичности тела 3 приманки может быть установлен с закруткой под оптимальным углом атаки
относительно продольной оси тела 3 для создания дополнительного крутящего момента при проводке в воде.
