Патент на изобретение №2283581

(54) УСТРОЙСТВО ДЛЯ СИСТЕМ КАПЕЛЬНОГО ОРОШЕНИЯ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для полива сельскохозяйственных культур способом капельного орошения. Устройство содержит цилиндрический остов с входным и выходным отверстиями. В полости остова расположены клапан и эластичная манжета. Цилиндрический остов разделен перегородкой на напорную и безнапорную полости. Полости гидравлически связаны перепускным отверстием. На верхней и нижней поверхностях перегородки выполнены сопряженные с перепускным отверстием спиралевидные канавки прямоугольного сечения. Закрытая снизу резьбовой крышкой безнапорная полость заполнена эластичным газозаполненным пластиком из полиуретана. В напорной полости остова между клапаном и эластичной манжетой установлен рассекатель потока воды в виде тарелки. Тарелка малым основанием обращена в сторону клапана и имеет отверстие. Диаметр этого отверстия меньше диаметра сферы клапана. Периферийная плоская часть тарелки сопряжена с эластичной манжетой. Последняя выполнена из эластичного газонаполненного пластика на основе полиуретана. Эластичная манжета размещена над спиралевидной канавкой перегородки. Устройство обеспечит равномерную и бесперебойную выдачу нормы при капельном орошении сельскохозяйственных культур. 3 з.п. ф-лы, 3 ил.

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для полива сельскохозяйственных культур способом капельного орошения.

Наиболее близким по технической сущности и достигаемому результату к заявленному изобретению является устройство для систем капельного орошения, включающее цилиндрический остов с входным и выходным отверстиями, в полости которого подвижно расположены клапан и эластичная манжета, в котором устройство снабжено дополнительной манжетой, клапан имеет вид двояковогнутой линзы, выполненной в шаровом поясе из материала с плотностью меньше плотности воды, расположен между манжетами и снабжен возможностью поочередного контактирования через манжеты с оппозитно размещенными в полости остова выступами в виде шаровых сегментов, радиусы сфер которых меньше радиуса сфер двояковогнутой линзы клапана на толщину эластичных манжет, а на вершинах выступов выполнены соответственно радиально ориентированные к входному и выходному отверстиям каналы; манжеты снабжены отверстиями; клапаны выполнены из пробки плотностью 0,2…0,3 m/м³; цилиндрический остов выполнен в виде резьбовых крышек и корпуса (RU, патент №2243651. С1. МПК⁷

К недостаткам данного устройства, принято нами в качестве наиближайшего аналога, относятся склонность к забиванию растительными примесями и минеральным сором, большие затраты времени на их удаление из корпуса.

Сущность изобретения.

Задача, на решение которой направлено заявленное изобретение, – повышение эксплуатационной надежности.

Технический результат – повышение качества капельного полива.

Указанный технический результат достигается тем, что в известном устройстве для систем капельного орошения, включающем цилиндрический остов с входным и выходным отверстиями, в полости которого расположены клапан и эластичная манжета, согласно изобретению, цилиндрический остов перегородкой разделен соединенными перепускными отверстиями на напорную и безнапорную полости, на верхней и нижней поверхностях перегородки выполнены сопряженные с перепускным отверстием спиралевидные канавки прямоугольного сечения, закрытая снизу резьбовой крышкой безнапорная полость заполнена эластичным газонаполненным пластиком из полиуретана, в напорной полости между клапаном и эластичной манжетой установлен рассекатель потока воды в виде тарелки, обращенной малым основанием в сторону клапана, а своей периферийной плоской частью – в сторону манжеты в виде плоского диска из эластичного газонаполненного пластика на основе полиуретана, размещенного над спиралевидной канавкой перегородки, и поджатой через рассекатель потока резьбовой крышкой; на основаниях рассекателя в виде тарелки выполнены отверстия; спирали придана форма эвольвенты круга; диаметр отверстия на основании тарелки меньше диаметра сферы клапана.

Изобретение поясняется чертежами.

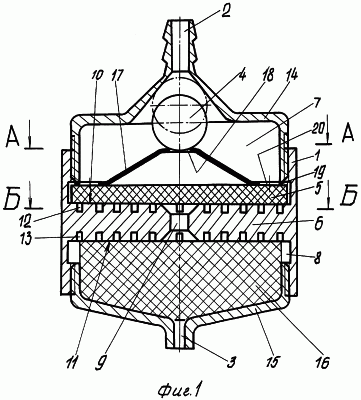

На фиг.1 представлен диаметральный разрез устройства для систем капельного орошения (исходное положение клапана).

На фиг.2 – сечение А-А на фиг.1, положение рассекателя потока воды в напорной полости остова.

На фиг.3 – сечение Б-Б на фиг.1, сопряжение спиралеобразной канавки с перепускным отверстием перегородки остова.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Устройство для систем капельного орошения содержит цилиндрический остов 1 с входным отверстием 2 и выходным отверстием 3. В полости цилиндрического остова 1 расположены клапан 4 и эластичная манжета 5. Цилиндрический остов 1 разделен перегородкой 6 на напорную и безнапорную полости 7 и 8. Полости 7 и 8 гидравлически соединены перепускным отверстием 9. На верхней поверхности 10 и на нижней поверхности 11 перегородки 6 выполнены спиралевидные канавки 12 и 13 прямоугольного сечения. Канавки 12 и 13 сопряжены с перепускным отверстием 9. Цилиндрический остов 1 снабжен верхней резьбовой крышкой 14 и нижней резьбовой крышкой 15. Закрытая снизу резьбовой крышкой 15 безнапорная полость 8 заполнена эластичным газонаполненным пластиком из полиуретана в качестве накопителя 16 взвесей микроорганизмов. В напорной полости 7 между клапаном 4 и эластичной манжетой 5 установлен рассекатель 17 потока воды в виде тарелки. Тарелка обращена малым основанием в сторону клапана 4. На малом основании рассекателя 17 выполнено отверстие 18. Диаметр отверстия 18 на основании тарелки в 1,5-2,0 раза меньше диаметра сферы клапана 4. Своей периферийной плоской частью 19 рассекатель 17 сопряжен с эластичной манжетой 5. На плоской части 19 рассекателя 17 выполнена группа равноудаленных отверстий 20. Канавкам 12 и 13 придана форма эвольвенты. Манжета 5 имеет форму плоского диска и выполнена из эластичного газонаполненного пластика на основе полиуретана. Положения манжеты 5 и рассекателя 17 в основе 1 зафиксированы резьбовой крышкой 14.

Устройство для систем капельного орошения работает следующим образом.

В исходном положении клапан 4 под верхней резьбовой крышкой 14 размещен на отверстии 18 рассекателя 17 потока воды. При подаче воды через входное отверстие 2 она разбивается о поверхность сферы клапана 4 и направляется к периферийной плоской части 19 рассекателя 19. При заполнении полости 7 водой клапан 4 перекрывает сечение входного отверстия 2 и прекращает доступ воды в напорную полость 7. При всплывании клапана 4 из напорной полости 7 вода через отверстие 18 занимает полость рассекателя 19. Таким образом слой воды равномерно покрывает поверхность эластичной мембраны 5. Молекулы воды за счет сил гравитации проникают через поры эластичной манжеты 5 из газонаполненного пластика из полиуретана. Поступившая через манжету 5 вода на поверхность 10 перемычки перетекает в спиралеобразную канавку 12. Преодолевая силы сцепления капли воды по канавке 12 стекают в перепускное отверстие 9. Отверстием 9 вода направляется из напорной полости 7 в безнапорную полость 8 благодаря спиралевидной канавке 13 на нижней поверхности 11 перемычки 6. Накопитель 16 плотно прилегает к нижней поверхности 11. Это способствует равномерному распределению воды по всему объему накопителя из эластичного газонаполненного пластика. Тончайшие взвеси и микроорганизмы задерживаются порами накопителя 16. Очищенная вода в виде капель через выходное отверстие 3 равномерно поступает на локальный орошаемый участок.

По окончании сезона полива, предварительно отвинтив резьбовые крышки 14 и 15, удаляют из напорной полости эластичную мембрану 5, а из безнапорной полости – накопитель 16 взвесей и микроорганизмов. Последние собирают и утилизируют.

Эластичная мембрана 5 нивелирует перепады давления воды в напорной полости 7. Описанное устройство обеспечивает в течение поливного сезона бесперебойную и устойчивую работу всей системы капельного орошения.

Формула изобретения

1. Устройство для систем капельного орошения, включающее цилиндрический остов с входным и выходным отверстиями, в полости которого расположены клапан и эластичная манжета, отличающееся тем, что цилиндрический остов перегородкой разделен на напорную и безнапорную полости, соединенные перепускным отверстием, на верхней и нижней поверхностях перегородки выполнены сопряженные с перепускным отверстием спиралевидные канавки прямоугольного сечения, закрытая снизу резьбовой крышкой безнапорная полость заполнена эластичным газонаполненным пластиком из полиуретана, в напорной полости между клапаном и эластичной манжетой установлен рассекатель потока воды в виде тарелки, обращенной малым основанием в сторону клапана, а своей периферийной плоской частью – в сторону манжеты в виде плоского диска из эластичного газонаполненного пластика на основе полиуретана, размещенного над спиралевидной канавкой перегородки и поджатой через рассекатель потока резьбовой крышкой.

2. Устройство по п.1, отличающееся тем, что на основаниях рассекателя в виде тарелки выполнены отверстия.

3. Устройство по п.1, отличающееся тем, что спирали придана форма эвольвенты круга.

4. Устройство по п.1, отличающееся тем, что диаметр отверстия на основании тарелки в 1,5-2,0 раза меньше диаметра сферы клапана.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.02.2007

Извещение опубликовано: 27.08.2008 БИ: 24/2008
