Патент на изобретение №2283574

(54) МОТОВИЛО ЖАТКИ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в сельскохозяйственных уборочных машинах. Мотовило жатки включает центральную трубу с лучами и трубки с граблинами. На граблинах укреплены с возможностью регулирования их положения подающие элементы в виде продольного стержня круглого сечения. Благодаря наличию не имеющих острых кромок подающих элементов обеспечивается плавный контакт с колосьями, что обеспечивает уменьшение потерь зерна. 5 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к уборочным сельскохозяйственным машинам.

Известно мотовило жатки, патент США №3561198, 1971 г., у которого лопасти крепятся к граблинам.

Недостаток этого мотовила – малая активность очищения режущего аппарата от срезанных мелких стеблей.

Известно мотовило – авторское свидетельство СССР №292641, A 01 D 57/02, 1969 г., включающее центральную трубу, лучи, трубки с граблинами и подающие элементы.

Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа мотовило жатки, включающее центральную трубу, лучи, трубки с граблинами и подающие элементы, укрепленные с возможностью регулирования их положения на граблинах (“Жатка валковая навесная ЖВН-6А и модификация ЖВН-6А-01”. Руководство по устройству, сборке и эксплуатации. г.Бердянск, 1985 г., стр.18).

У этих конструкций мотовил подающие элементы – лопасти – выполнены пластинчатыми, например, из фанеры, у которых продольные кромки, образованные гранями, имеют угол 90°. Эти лопасти по периметру граблин могут перемещаться.

Недостатком этой конструкции мотовил при уборке полеглых хлебов является увеличение потерь несрезаным колосом из-за уменьшения рабочей части граблин, т.к. в этом случае подающие элементы расположены у трубок граблин. При скашивании прямостоящих и полеглых хлебов также увеличиваются потери зерна, вымолоченного из колоса путем воздействия продольных кромок лопастей на эти колосья. Кроме этого, лопасти, изготовленные из деревянных пластин, имеют большой вес.

Задача изобретения – уменьшить потери зерна и массу мотовила.

Эта задача достигается тем, что у мотовила жатки, включающего центральную трубу, лучи, трубки с граблинами и подающие элементы, укрепленные с возможностью регулирования их положения на граблинах, согласно изобретению, подающие элементы выполнены в виде продольного стержня круглого сечения.

Сравнение заявляемого устройства с прототипом показывает, что новым является выполнение подающих элементов мотовила в виде продольного стержня круглого сечения.

Таким образом, заявляемое техническое решение соответствует критерию изобретения “новизна”.

Предлагаемое техническое решение соответствует критерию “изобретательский уровень”, т.к. не является очевидным для специалиста и позволяет значительно уменьшить потери зерна и массу мотовила.

Предлагаемое техническое решение соответствует критерию “промышленная применимость”, т.к. может использоваться в сельском хозяйстве при уборке хлебов.

Изобретение поясняется чертежами.

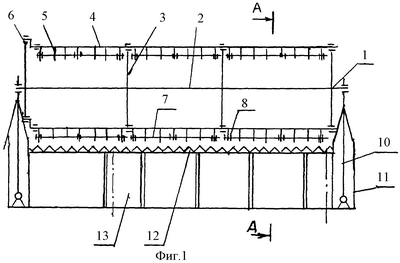

На фиг.1 схематически изображено мотовило в нижнем положении жатки, вид сверху; на фиг.2 – то же, сечение А-А; на фиг.3 – место Б; на фиг.4 – то же, вид В; на фиг.5 – то же, стержень в верхней части граблины.

Мотовило 1 жатки состоит из центральной трубы 2 с лучами 3, на которых установлены трубки 4 с граблинами 5, соединенными с эксцентриковым механизмом 6, подающие элементы 7, выполненные в виде продольного стержня круглого сечения, например из металлической проволоки, и крепятся к граблинам 5 с задней их стороны, по крайней мере, в трех местах, по краям и в средней их части. Крепление их осуществляется в каждом месте при помощи прижима 8 и болта 9. При этом подающие элементы 7 проходят через два отверстия прижима 8, а граблина 5 размещается между подающим элементом 7 и болтом 9. Мотовило 1 центральной трубы 2 устанавливается на двух поддержках 10 платформы 11 жатки, на платформе 11 установлены режущий аппарат 12 и транспортер 13.

Подающие элементы могут быть выполнены в виде трубки, троса и др.

Мотовило жатки работает следующим образом.

При скашивании прямостоящего хлебостоя подающие элементы 7 должны быть установлены в нижней части граблин 5. При работе подающие элементы 7 и трубки 4 захватывают стебли, наклоняют их к режущему аппарату 12. После срезания стеблей режущим аппаратом 18 подающие элементы 7 и трубки 4 совместно с граблинами 5 укладывают на транспортер 13. Далее эти стебли укладываются в валок.

При скашивании полеглых хлебов подающие элементы 7 должны быть установлены в верхней части граблин 5 возле трубок 4. В связи с тем, что подающие элементы 7 выполнены из металлической проволоки, длина рабочей части граблин, практически, не уменьшается, что увеличивает активность работы мотовила, из-за чего уменьшаются потери зерна.

При скашивании прямостоящего и полеглого хлебостоя благодаря круглому сечению подающих элементов, не имеющих острых кромок, они более плавно входят в контакт с колосьями и меньше вымолачивают из него зерно.

Применение предложенной конструкции подающих элементов позволит уменьшить потери зерна несрезанным колосом при уборке полеглых хлебов, а также уменьшить вымолот зерна из колосьев при уборке прямостоящих и полеглых хлебов. При этом масса мотовила и его стоимость уменьшаются.

Эта конструкция мотовила была испытана в полевых условиях при кошении прямостоящих хлебов с урожайностью зерна от 8 до 30 центнеров с гектара. Зависания стеблей на подающих элементах не наблюдалось. Качество укладки стеблей на транспортер не ухудшалось.

Формула изобретения

Мотовило жатки, включающее центральную трубу, лучи, трубки с граблинами и подающие элементы, укрепленные с возможностью регулирования их положения на граблинах, отличающееся тем, что подающие элементы выполнены в виде продольного стержня круглого сечения.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
