Патент на изобретение №2283566

(54) СЕЯЛКА ДЕРНИННАЯ КОМБИНИРОВАННАЯ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для посева семян трав в дернину. Сеялка содержит расположенные на раме опорно-приводное и заднее колеса, семенной ящик с высевающими аппаратами и их приводом, семяпроводы, прикатывающие катки, редуктор привода семявысевающих аппаратов, фрезерную секцию. Последняя имеет рабочие элементы в виде дисков с почвообрабатывающими ножами, механизм регулирования глубины обработки, семянаправители, кожух. Внутри кожуха за рабочими элементами под семянаправителями расположен щиток-уплотнитель с возможностью поворота вокруг оси и перемещения совместно с осью в горизонтальном направлении по прорезям в боковинах кожуха. Щиток-уплотнитель выполнен из металлической пластины, соединенной в нижней части с дополнительной пластиной из эластичного материала, например фторопласта. Использование изобретения позволит обеспечить увеличение урожайности посеянных трав за счет повышения качества заделки семян по глубине. 2 з.п. ф-лы, 4 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для посева семян трав в дернину.

Известно комбинированное орудие для посева семян трав в дернину (а.с. SU №1697602, МКИ 5 А 01 В 49/04, 49/06), содержащее установленный на раме привод фрезбарабанов, сошник, эластичные отражатели, прикатывающий каток, левосторонние и правосторонние ножи, установленные на диске фрезбарабана и закрепленные попарно с помощью болтового соединения. При поступательном движении фрезбарабаны, приводящиеся во вращение от ВОМ трактора, проделывают в почве канавку, а почва отбрасывается ножами и вправо и влево от орудия. Почва направляется отражателями в канавку и присыпает высеянные через сошник семена, а затем уплотняется прикатывающим катком.

Недостатком данного комбинированного орудия является отклонение от агротехнических требований по равномерности глубины заделки семян трав в почву и, как следствие, снижение урожайности.

Известен комбинированный агрегат для обработки почвы и посева (а.с. SU №1166683, МКИ 4 А 01 В 49/06), содержащий фрезу с копирующими колесами, сзади которой шарнирно закреплен подпружиненный щиток-выравниватель, сзади фрезы установлена сеялка с прикатывающим катком и жестко закрепленными к ней сошниками, которые шарнирно соединены со щитком-выравнивателем. Корпус сеялки шарнирно соединен посредством тяги, причем тяга и щиток-выравниватель совместно с шарнирами их крепления к фрезе и корпусу сеялки образуют параллелограмный механизм навески. При движении комбинированного агрегата фреза копирует поверхность почвы колесами и фрезерует ее, а щиток-выравниватель под давлением пружины уплотняет почву и формирует ее поверхность. Сошники сеялки образуют бороздки в почве и укладывают на них семена, а каток прикатывает бороздки, заделывая их почвой. Недостатком данного комбинированного агрегата является некачественная заделка в почву семян по глубине.

Известна сеялка дернинная комбинированная (а.с. RU №2204890, МПК 7 А 01 В 49/06, 49/04, А 01 С 7/20), содержащая расположенную на раме фрезерную секцию, туковый и семенной ящики с высеивающими аппаратами, туко- и семяпроводы и прикатывающие катки. Фрезерная секция имеет почвообрабатывающие ножи и закрыта кожухом, в задней части которого посредством шарнира, пружины и регулировочной пластины установлен сошник с туко- и семяраспределителем. Семяраспределитель может смещаться в осевом направлении относительно тукораспределителя по отверстиям регулировочной пластины. Сошник может быть смещен по отверстиям регулировочной пластины относительно кожуха на заданную величину в зависимости от условий посева семян. Недостатком данной сеялки является несоответствие равномерности заделки семян трав по глубине в почву агротехническим требованиям.

Наиболее близким по технической сущности и совокупности существенных признаков к заявляемому устройству является комбинированное орудие для подсева трав в дернину (а.с. RU №1697602, МПК 7 А 01 В 49/04, 49/06), содержащее установленный на раме привод фрезбарабанов, сошник, эластичные отражатели, прикатывающий каток, левосторонние и правосторонние ножи, установленные на диске фрезбарабана и закрепленные попарно с помощью болтового соединения. При поступательном движении фрезбарабаны, приводящиеся от ВОМ трактора, проделывают в почве канавку, а почва отбрасывается ножами и вправо и влево от орудия. Отброшенная почва отбрасывается отражателями в канавку и присыпает высеянные через сошник семена, а затем уплотняется прикатывающим катком.

Задачей, которую необходимо решить, является увеличение урожайности посеянных трав за счет повышения равномерности заделки семян трав в почве по глубине.

Поставленная задача решается за счет того, что сеялка дернинная, содержащая расположенные на раме опорно-приводное и заднее колеса, семенной ящик с высевающими аппаратами и их приводом, семяпроводы, прикатывающие катки, редуктор привода семявысевающих аппаратов, фрезерную секцию, имеющую рабочие элементы в виде дисков с почвообрабатывающими ножами, механизм регулирования глубины обработки, семянаправители, кожух, внутри которого за рабочими элементами под семянаправителями расположен щиток-уплотнитель с возможностью поворота вокруг оси и перемещения совместно с осью в вертикальном направлении по прорезям в боковинах кожуха, выполненный из металлической пластины, соединенной в нижней части с дополнительной пластиной из эластичного материала, например фторопласта.

Щиток-уплотнитель выполняет деление обрабатываемой почвообрабатывающими ножами почвы на два потока: отраженный поток почвы меняет траекторию полета и направляется к эластичному материалу щитка и уплотняется им; неотраженный поток от щитка-уплотнителя пролетает над ним и отражается от кожуха фрезерной секцией и, поменяв траекторию, покрывает высеваемые семена и удобрения почвой с глубиной заделки, соответствующей агротехническим требованиям.

В это же время происходит подача семян через семянаправители на поверхность щитка-уплотнителя, по которой они попадают на обработанную почву и покрываются отраженным от поверхности кожуха потоком почвы.

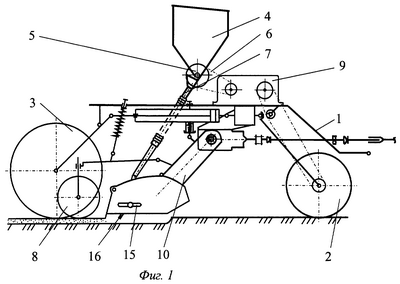

На фиг.1 изображена сеялка дернинная, вид сбоку; на фиг.2 – фрезерная секция вид сбоку; на фиг.3 – щиток-уплотнитель, вид сбоку; на фиг.4 – то же, вид А.

Сеялка дернинная, содержащая расположенные на раме 1 опорно-приводное 2 и заднее 3 колеса, семенной ящик 4 с высевающими аппаратами 5 и их приводом 6, семяприводы 7, прикатывающие катки 8, редуктор привода семявысевающих аппаратов 9, фрезерную секцию 10, имеющую рабочие элементы в виде дисков 11 (фиг.2), почвообрабатывающих ножей 12, механизмом, регулирующим глубины обработок, семянаправители 13, кожух 14, боковины которого имеют прорези 15, внутри кожуха расположен щиток-уплотнитель 16, за рабочими элементами под семянаправителями 13, с возможностью поворота вокруг оси 17 и перемещения совместно с осью 17 в горизонтальном направлении по прорезям 15 в боковинах кожуха 14, выполненный из металлической пластины 18, соединенной в нижней части с дополнительной пластиной 19 из эластичного материала.

Сеялка дернинная работает следующим образом.

Фрезерная секция 10, установленная на раме 1 сеялки дернинной, механически обрабатывает дернину, интенсивно измельчая ее. В процессе измельчения частицы почвы движутся под кожухом 14 по известной траектории полета. Щиток-уплотнитель 16 выполняет деление обрабатываемой почвы ножами 12 на два потока, отраженный поток почвы меняет траекторию полета и направляется к эластичному материалу 19 щитка-делителя 16 и уплотняется им. В это же время происходит подача семян и через семянаправители 13 на щиток-уплотнитель 16, по которому они скатываются в подготовленную почву, после чего неотраженный поток почвы от щитка-уплотнителя 16 отражается от кожуха 14, фрезерной секции 10 и, изменив траекторию, покрывает высеянные семена почвой с глубиной заделки, соответствующей агротехническим требованиям. Почва выравнивается кожухом 14 и уплотняется прикатывающими катками 8.

При изменении агротехнических требований по глубине заделки для различных семян и при различных физико-механических свойствах почвы для одних и тех же семян выполняются регулировки щитка-уплотнителя 16:

для уменьшения глубины заделки семян и легких почвах щиток-уплотнитель 16 перемещается по прорезям 15 в боковинах кожуха 14 в направлении рабочему, соответствующем направлению движения сеялки дернинной, также поворачивается вокруг оси вращения 17 в направлении, обратном вращению рабочих элементов, в виде дисков 11 с почвообрабатывающими ножами 12;

для увеличения глубины заделки семян и тяжелых почв щиток-уплотнитель 16 перемещается по прорезям 15 в боковинах кожуха 14 в направлении, обратном рабочему направлению движения сеялки дерниной, также поворачивается вокруг оси вращения 17 в направлении, соответствующем вращению рабочих элементов, в виде дисков 11с почвообрабатывающими ножами 12.

Использование щитка-уплотнителя в данной сеялке дернинной обеспечит заделывание семян на глубине, соответствующей агротехническим требованиям.

Формула изобретения

1. Сеялка дернинная, содержащая расположенные на раме опорно-приводное и заднее колеса, семенной ящик с высевающими аппаратами и их приводом, семяпроводы, прикатывающие катки, редуктор привода семявысевающих аппаратов, фрезерную секцию, имеющую рабочие элементы в виде дисков с почвообрабатывающими ножами, механизм регулирования глубины обработки, семянаправители, кожух, отличающаяся тем, что внутри кожуха за рабочими элементами под семянаправителями установлен щиток-уплотнитель.

2. Сеялка дернинная по п.1, отличающаяся тем, что щиток-уплотнитель установлен с возможностью поворота вокруг оси и перемещения совместно с осью в горизонтальном направлении по прорезям в боковинах кожуха.

3. Сеялка дернинная по п.1, отличающаяся тем, что щиток-уплотнитель выполнен из металлической пластины, соединенной в нижней части с дополнительной пластиной из эластичного материала.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.02.2007

Извещение опубликовано: 27.09.2008 БИ: 27/2008
