Патент на изобретение №2283463
|
||||||||||||||||||||||||||
(54) КОМПАКТНЫЙ АВТОМАТ
(57) Реферат:
Изобретение относится к стрелковому оружию. Автомат содержит ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на подпружиненной поворотной каретке, выполненной с возможностью ее фиксации в двух положениях. Подпружиненная поворотная каретка выполнена с возможностью перевода ее в боевое положение при взводе ударно-спускового механизма или при снятии автомата с предохранителя. Снижается время подготовки автомата к стрельбе и габариты автомата. 1 ил.
Изобретение относится к скорострельному стрелковому оружию. Известен автомат Калашникова (статья “Автомат”, Советская Военная энциклопедия т.1, 1976, стр.73, Военное издательство министерства Обороны СССР). Однако магазин рожкового типа, примкнутый к автомату, существенно увеличивает его габариты. Известен компактный автомат (книга “Стрелковое оружие”, 4-ое издание, г.Минск, ООО ПОПУРРИ, 1999 г., стр.183-184), принятый в качестве наиболее близкого аналога и содержащий ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на подпружиненной поворотной каретке, выполненной с возможностью ее фиксации в двух положениях. Автомат имеет небольшие габариты, однако затрачивается дополнительное время на откидывание каретки с рожковым магазином и фиксацию ее в боевом положении. С целью снижения затрат времени на подготовку к боевому положению при небольших габаритах в компактном автомате, содержащем ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на подпружиненной поворотной каретке, выполненной с возможностью ее фиксации в двух положениях, согласно изобретению, подпружиненная поворотная каретка выполнена с возможностью перевода ее в боевое положение при взводе ударно-спускового механизма или при снятии автомата с предохранителя. Предложенное техническое решение поясняется чертежом, где 1 – ствол, 2 – ложе, 3 – поворотная подпружиненная каретка, 4 – ось поворотной подпружиненной каретки, 5 – рожок и 6 – защитный кожух. Компактный автомат изготавливается к стрельбе следующим образом: к поворотной подпружиненной каретке 3 примыкается рожок 5. В походном положении подпружиненная каретка фиксируется таким образом, что рожок 5 развернут параллельно стволу 1, обеспечивая максимальную компактность оружия. Боевой разворот рожка 5 примерно на 90° вокруг оси 4 осуществляется за счет энергии взводной пружины. Спуск пружины, т.е. разворот рожка, производится либо при взводе ударно-спускового механизма, за счет его механической связи с фиксатором подпружиненной каретки, либо при снятии автомата с предохранителя, также за счет механической связи рычага предохранителя с тем же фиксатором. Поворотная подпружиненная каретка 3 автомата стопорится в горизонтальном положении, дальнейшая смена рожка осуществляется без ее разворота. После завершения стрельбы рожок либо отмыкается от каретки, либо вместе с ней разворачивается до исходного положения.
Формула изобретения
Компактный автомат, содержащий ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на подпружиненной поворотной каретке, выполненной с возможностью ее фиксации в двух положениях, отличающийся тем, что подпружиненная поворотная каретка выполнена с возможностью перевода ее в боевое положение при взводе ударно-спускового механизма или при снятии автомата с предохранителя.

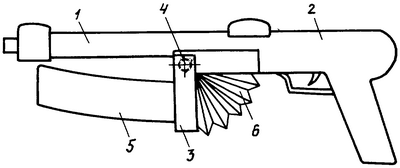

РИСУНКИ
|
||||||||||||||||||||||||||
