Патент на изобретение №2283402
|
||||||||||||||||||||||||||
(54) ВИСЯЧЕЕ ПОКРЫТИЕ
(57) Реферат:
Изобретение относится к области строительства, в частности к покрытиям гражданских зданий спортивного и зрелищного назначения. Технический результат – упрощение конструктивного решения висячего покрытия. Висячее покрытие состоит из несущих растянутых элементов, выполненных в виде спаренных металлических уголков криволинейного очертания с расположенными в них преднапряженными арматурными стержнями. Концы каждого несущего элемента соединены распоркой из спаренных металлических уголков. По несущим растянутым элементам уложены железобетонные тонкостенные плиты покрытия. 3 ил.
Изобретение относится к ограждающим конструкциям зданий и может быть использовано в качестве покрытия гражданских зданий спортивного и зрелищного назначения. Известно висячее покрытие однозначной и разнозначной кривизны (см. Байков В.Н., Дроздов П.Ф., Трифонов И.А. и др. Железобетонные конструкции: Спец. курс. Уч. пособие для вузов. – 3-е изд., перераб. – М.: Стройиздат, 1981. – C.189-191). Известно такое висячее покрытие, в котором несущим элементом являются тросы, подвешенные к торцевым рамам с железобетонными оттяжками (см. Адамович В.В., Бархин Б.Г., Варежкин В.А. и др. Архитектурное проектирование общественных зданий и сооружений: Учебник для вузов. – 2-е изд., перераб. и доп. – М.: Стройиздат, 1984. – с.88-90) и принятое за прототип. Недостатком такого конструктивного решения является необходимость введения оттяжек, обеспечивающих работу несущего элемента на растяжение. Технический результат – упрощение конструктивного решения висячего покрытия. Указанный технический результат достигается тем, что несущий элемент выполнен из спаренных металлических уголков криволинейного очертания с размещенными в них преднапряженными арматурными стержнями. Концы несущего элемента соединены распоркой из спаренных металлических уголков. Сущность изобретения поясняется графическими материалами, на которых изображено на фиг.1 – общий вид висячего покрытия; на фиг.2 – сечение 1-1 несущего элемента; на фиг.3 – сечение 2-2 распорки. Предлагаемое висячее покрытие состоит из несущих растянутых элементов 1, выполненных в виде спаренных металлических уголков 2 криволинейного очертания, с расположенными в них преднапряженными арматурными стержнями 3 или канатами. Концы несущего элемента 1 соединены распоркой 4 из спаренных металлических уголков. По несущим растянутым элементам 1 уложены железобетонные тонкостенные плиты покрытия 5. Висячее покрытие монтируется и работает следующим образом. На строительной площадке на специальном стенде укладывается несущий элемент 1 из спаренных металлических уголков 2 (плашмя) в горизонтальной плоскости, соединяется на болтах с уголками распорки 4, укладывается напрягаемая стержневая или канатная арматура, снабженная на концах резьбой с навинчивающими гайками. Крепление канатов осуществляется специальными зажимами. Создается предварительное напряжение в канатах механическим способом, в стержнях – электротермическим способом. На этой стадии несущий элемент находится в напряженно-деформированном состоянии как обычная арка, нагруженная внешней нагрузкой, роль которой в данном случае выполняет преднапряженная арматура, а в распорке возникает растягивающее усилие как в затяжке арки. После монтажа несущего элемента на колонны или несущие стены здания и загружения его сборными железобетонными плитами покрытия, в нем сжимающее предварительное напряжение погашается и создается растягивающее напряжение. А в распорке растягивающее напряжение погашается и возникает небольшое напряжение сжатия. Такое конструктивное решение покрытия позволяет применять распорки минимального сечения и жесткости при значительной расчетной длине без потери устойчивости.
Формула изобретения
Висячее покрытие, состоящее из несущих растянутых элементов и тонкостенных железобетонных плит, отличающееся тем, что несущие растянутые элементы выполнены в виде спаренных металлических уголков криволинейного очертания с расположенными в них преднапряженными арматурными стержнями, при этом концы каждого элемента соединены распоркой из спаренных металлических уголков.

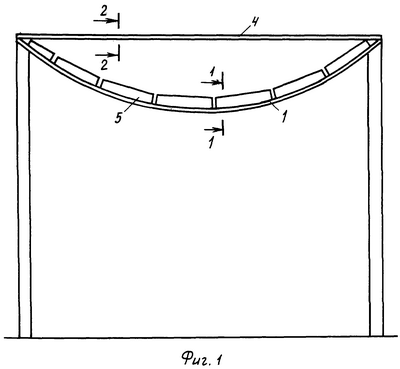

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.05.2006
Извещение опубликовано: 20.12.2007 БИ: 35/2007
|
||||||||||||||||||||||||||
