Патент на изобретение №2283205
|
||||||||||||||||||||||||||
(54) СПОСОБ ЦЕНТРОБЕЖНОГО ЛИТЬЯ МЕТАЛЛА БЕЗ ВЫКЛЮЧЕНИЯ ИСТОЧНИКА НАГРЕВА
(57) Реферат:
Изобретение относится к литейному производству и может быть использовано в ювелирном и стоматологическом производствах. В промежуточной емкости получают ванну расплава посредством источника нагрева, расположенного на оси вращения емкости, которая проходит через центр тяжести расплава в емкости. Под действием центробежных сил расплав из ванны поступает прямо в форму, которая соединена с емкостью посредством трубопровода. Нижняя часть трубопровода расположена под углом к горизонту. Угол наклона трубопровода выполнен таким, чтобы удерживать расплав в емкости в спокойном состоянии и не препятствовать поступлению расплава в форму при вращении. Обеспечивается получение сложных и тонкостенных изделий из тугоплавких и химически активных металлов. 1 з.п. ф-лы, 2 ил.
Предлагаемое изобретение относится к области литейного производства и может быть использовано для литья любых металлов, включая тугоплавкие и химически активные. Наиболее близким техническим решением в качестве аналога является способ центробежного литья металла с получением расплава в гарнисажной печи, где расплав металла плавится в тигле [1]. Положительной чертой центробежного литья в гарнисажной печи является возможность получения фасонных изделий сложной формы из тугоплавких и химически активных металлов, поскольку на заливаемый в форму металл действует центробежная сила, а литье производится в защитной среде. Целью изобретения является повышение эффективности использования и расширения технических возможностей за счет получения более качественных изделий, более сложной формы, включая фасонные изделия и т.д. для применения в стоматологии, ювелирном деле, спец. технике и т.п. Поставленная цель достигается тем, что в известном способе центробежного литья металла, включающем получение расплава в промежуточной емкости с помощью источника нагрева, расположенного на оси вращения, проходящей через центр тяжести расплава в емкости, слив расплава под действием центробежных сил во вращающуюся форму без отключения источника нагрева, промежуточную емкость соединяют с вращающейся формой посредством трубопровода, нижнюю часть которого выполняют под углом к горизонту, обеспечивающим удержание расплава в промежуточной емкости и спокойном состоянии, и слив расплава прямо в форму под действием центробежных сил после начала вращения. Вокруг емкости с расплавом располагают несколько форм. Предложенный способ реализует установка, представленная на фиг.1. Установка включает камеру плавления 1, в которой расположен нагреватель металла 2 (электрод, электролучевая пушка, плазмотрон, лазер и т.п.). Расплав металла получают в охлаждаемой емкости 3, находящейся по центру оси вращения 8, емкость 3 может быть выполнена из меди, при наплавлении в которую ванны металла 4 расплав не взаимодействует с материалом емкости, далее после получения необходимого объема ванны металла 4 прямо из-под источника нагрева 2, после включения вращения расплав под действием центробежных сил поступает в направляющие трубопроводы 6, а затем в формы 5, находящиеся в вакуумируемой камере плавления 1, через патрубок 9. После включения вращения через ось 8 расплав 4, уходящий из емкости 3, наполняется дополнительными объемами расплава за счет того, что источник нагрева 2 продолжает работать. В случае, если применяется расходуемый электрод 2 в качестве источника нагрева, то с него дополнительно под действием горящей дуги 7 в форму поступает расплав, а кроме того, расплав дополняется от плавления открывающегося застывшего гарнисажа, расположенного на дне охлаждаемой емкости. При использовании независимых источников нагрева расплав дополняется только за счет плавления гарнисажа. О способе центробежного литья в гарнисажной печи известно, что при получении необходимой ванны расплава металла последний приходится несколько перегревать, так как при переливе из тигля в форму расплав теряет тепловую энергию. Кроме того, необходимость создания защитной атмосферы вокруг плавильной печи, сливного устройства и формы увеличивает энергозатраты и габаритные размеры установки. В предлагаемом изобретении охлаждаемая емкость 3 плавно переходит в форму 5. Линия, формирующая нижнюю часть емкости трубопровода, выполнена под некоторым углом – а к горизонту, поднимаясь плавно от емкости к трубопроводу таким образом, чтобы обеспечить накопление необходимой ванны металла в емкости и удерживать его там в спокойном состоянии, но в то же время после начала вращения не препятствовать быстрому поступлению расплава в форму под действием центробежных сил. Для получения сложных форм, особенно из тугоплавких металлов, где время кристаллизации очень небольшое, энергетически выгодно прямо из-под источника нагрева сливать расплав в форму, так как это способствует повышению жидкотекучести и более высокому использованию расплава в готовые изделия, при одновременном снижении литниковых отходов. Расположение источника нагрева 2 и ванны расплава 4 на оси вращения позволяет располагать мелкие формы вокруг ванны расплава и производить заливку сразу нескольких изделий, либо данное расположение позволяет изготовить единую цилиндрическую деталь, для которой не требуется пространства для перемещения расплава 4, а форма 5 просто огибает ванну расплава 4. Данный вариант изображен на фиг.2. В предлагаемом способе, как и в аналоге, используется положительный эффект от центробежных сил вращения при воздействии на металл во время заливки в форму. Но в предлагаемом изобретении охлаждаемая емкость плавно переходит в трубопровод, соединенный в форму, тем самым резко сокращается время на транспортирование расплава в форму, усиливается тепловое воздействие на заливаемый в форму металл, при этом получаются более тонкостенные и сложные изделия, не насыщенные инородными примесями с мелкозернистой структурой. Получение расплава в охлаждаемой емкости, плавно соединенной с формой, позволяет снизить перегрев расплава, точно регулировать температуру при его сливе, сократить время при перемещении расплава в форму и уменьшить габариты установки. Поэтому в данном случае, кроме керамических форм, могут использоваться металлические формы, которые могут быть изготовлены по выплавляемым моделям и способны выдерживать значительно большие механические нагрузки от сил вращения, в отличие от керамических форм, поэтому на заливаемый металл можно воздействовать большими силами, а следовательно, получить более сложные и тонкостенные изделия. Кроме того, металлические формы более интенсивно отводят тепло из расплава, тем самым изделие получает мелкозернистую структуру, а следовательно, и получает более высокие механические свойства. Получение сложных тонкостенных изделий с высокими механическими свойствами из тугоплавких и химически активных металлов (титан, ниобий, тантал, платина, иридий и т.д.) на сегодня особенно необходимо в стоматологии, ювелирном деле, спец. технике, где каждая деталь индивидуальна. В отличие от аналога предлагаемое изобретение обеспечивает: – получение изделий особосложной формы высокого качества; – компактность устройства и высокую экономию электроэнергии; – автоматическую организацию перелива расплава из охлаждаемой емкости в кристаллизаторы, формы и т.п. с заданной постоянной скоростью, под действием сил вращения; – рафинирование расплава за счет расположения вакуумного патрубка для откачки газов на определенном месте, около ванны расплава; – интенсивное охлаждение расплава при его кристаллизации; – надежную автоматизацию и управление процессом. Поэтому предлагаемое изобретение целесообразно считать полезным для применения на стоматологическом, ювелирном и спец. производстве, при получении сложных высококачественных изделий из титана, ниобия, иридия, платины и т.п. металлов. ЛИТЕРАТУРА 1. Карпухин В.В. Печи для цветных и редких металлов. – М.: Металлургия, 1993 (стр.392-393).
Формула изобретения
1. Способ центробежного литья металла, включающий получение расплава в промежуточной емкости с помощью источника нагрева, расположенного на оси вращения, проходящей через центр тяжести расплава в емкости, слив расплава под действием центробежных сил во вращающуюся форму без отключения источника нагрева, отличающийся тем, что промежуточную емкость соединяют с вращающейся формой посредством трубопровода, нижнюю часть которого выполняют под углом к горизонту, обеспечивающим удержание расплава в промежуточной емкости в спокойном состоянии, и слив расплава прямо в форму под действием центробежных сил после начала вращения. 2. Способ по п.1, отличающийся тем, что вокруг емкости с расплавом располагают несколько форм.

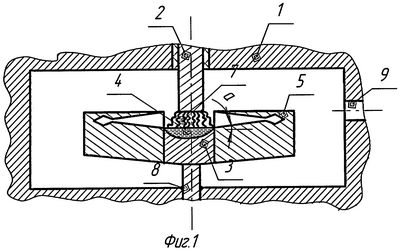

РИСУНКИ
