Патент на изобретение №2283077

(54) МАССАЖНОЕ КРЕСЛО

(57) Реферат:

Изобретение относится к области медицинской техники и может быть использовано для проведения лечебного массажа, восстановления работоспособности оператора и стимулирования кровотока в мышцах. Медико-технический результат – проведение комплексного лечебного или массового восстановительного массажа в течение сеанса массажа стоп, голеней, области малого таза, спины, мышц шейного отдела позвоночника, кистей рук, а так же других участков тела при наиболее удобном размещении последнего в массажном кресле. Устройство содержит корпус в виде кресла, на спинке и сиденье которого установлены панели с отверстиями и опоры с массирующими элементами в виде модулей псевдокипящего слоя, активная часть которых расположена в отверстиях панелей, подставку для ног с аналогичными массирующими элементами, и блок управления. Кресло снабжено средством массажа голени и средством массажа мышц шейного отдела позвоночника пользователя, включающее подушку с массирующими элементами. Подставка для ног, средства массажа спины и голеней пользователя установлены с возможностью одновременного изменения углового положения относительно жестко связанного с корпусом сиденья. Корпус снабжен приводом перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног. 10 з.п. ф-лы, 6 ил.

Изобретение относится к медицинской технике и может быть использовано для проведения лечебного массажа, восстановления работоспособности оператора и стимулирования кровотока в мышцах.

Известно массажное кресло, содержащее корпус в виде кресла с массирующими элементами, выполненными в виде глухих трубок, расположенных в спинке и на сиденьи параллельно линии их сопряжения, источник пневматических колебаний с расположенным внутри подвижным якорем, на концах которого установлены поршни, два пневмораспределителя, входы которых соединены с выходами источника пневматических колебаний, а выходы – с входами массирующих элементов, и блок управления. Снижение вибрационного воздействия двигателей и повышение долговечности пневмораспределителей в этом кресле достигнуты установкой на корпусе поверх массирующих элементов слоев воздухонепроницаемой эластичной и перфорированной тканей, разделенных накладками из эластичного материала, закрепленными на спинке и сиденьи между массирующими элементами, выполнением каждого пневмораспределителя в форме уголка, уложенного вдоль боковых сторон спинки и сиденья, при этом источник пневмоколебаний состоит из несущего обмотку возбуждения герметичного полого корпуса, в котором расположен подвижный якорь, выполненный в виде магнита цилиндрической формы, а устройство снабжено подключенным к блоку управления регулируемым генератором импульсного тока, взаимодействующим с обмоткой возбуждения [1].

Недостатки устройства состоят в сложности проведения ремонтно-профилактических работ системы массирующих элементов, поскольку при необходимости замены, например, одной трубки на спинке, необходимо разбирать всю систему трубок спинки, кроме того, жесткая система трубок спинки и сиденья исключает возможность регулирования угла наклона спинки относительно сиденья корпуса.

Известно массажное кресло, содержащее корпус в виде кресла, установленные на корпусе панель с отверстиями и опору с массирующими элементами в виде модулей псевдокипящего слоя, активная часть которых расположена в отверстиях панели, подставку для ног с выемками, в которых размещены указанные модули псевдокипящего слоя, блок питания и управления. Повышение эффективности массажа в этом массажном кресле достигнуто выполнением на каждом модуле втулки с буртиком, размещением между буртиком и опорой упругого элемента, жесткость которого превышает силу, достаточную для установки модуля заподлицо с панелью [2]. Кресло по совокупности существенных признаков наиболее близко к заявляемому изобретению и принято в качестве прототипа.

Массажное кресло обладает расширенными функциональными возможностями по сравнению с устройством по [1], поскольку подставка для ног служит в качестве дополнительного массажного средства, упрощено также проведение ремонтно-профилактического обслуживания устройства, так как модули могут извлекаться из опоры независимо друг от друга. Вместе с тем, в кресле отсутствует возможность проведения массажа на кистях рук, голенях и шейном отделе позвоночника пациента. Кроме того, отсутствует возможность автоматического изменения положения спинки относительно сиденья кресла, что снижает технико-эргономические качества устройства.

Задача изобретения состоит в создании массажного кресла со средствами проведения массажа стоп, голеней, кистей рук, области малого таза, спины и мышц шейного отдела позвоночника при одновременном обеспечении наиболее удобного размещения указанных частей тела пользователя в кресле относительно массажных средств последнего.

Задача решается тем, что в массажном кресле, содержащем корпус в виде кресла, на спинке и сиденьи которого установлены панели с отверстиями и опоры с массирующими элементами в виде модулей псевдокипящего слоя, активная часть которых расположена в отверстиях панелей, подставку для ног с выемками, предназначенными для размещения указанных модулей псевдокипящего слоя, и блок управления, согласно изобретению кресло снабжено средством массажа голеней и средством массажа мышц шейного отдела позвоночника пользователя, первое из которых включает панель с отверстиями и опору с массирующими элементами в виде модулей псевдокипящего слоя, активная часть которых расположена в отверстиях панели, а второе – включает подушку с массирующими элементами и связано с панелью спинки кресла с возможностью возвратно-поступательного перемещения относительно модулей спинки, при этом подставка для ног, средства массажа голеней и спины пользователя установлены с возможностью одновременного изменения углового положения относительно жестко связанного с корпусом сиденья, причем корпус снабжен приводом перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног.

Целесообразно свободные концы подлокотников кресла снабдить выемками, предназначенными для размещения указанных модулей псевдокипящего слоя, подключенных к блоку управления, а подлокотники установить на спинке с возможностью сближения с сиденьем кресла.

Целесообразно средство массажа мышц шейного отдела позвоночника выполнить в виде упругой подушки, установленной на двух жестко связанных с панелью спинки направляющих, расположенных симметрично относительно продольной оси кресла, и двух массирующих элементов, расположенных в подушке над ее направляющими.

Целесообразно массирующие элементы мышц шейного отдела позвоночника выполнить в виде двух электродвигателей с эксцентриками, закрепленными на их валах, а в качестве упругого материала подушки использовать поролон.

Целесообразно привод перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног выполнить в виде электромеханического привода, шток которого шарнирно связан с рычагом рычажно-тяговой системы перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног относительно сиденья.

Целесообразно рычаг указанной рычажно-тяговой системы жестко связать со спинкой кресла, шарнирно связанной с его сиденьем, а противоположный конец подлокотника шарнирно связать с одним концом его тяги, другой конец которой шарнирно закрепить на корпусе.

Целесообразно средство массажа голеней шарнирно закрепить на сиденьи и посредством тяги шарнирно связать с рычагом рычажно-тяговой системы перемещения.

Целесообразно средство массажа голеней и подставку для ног связать при помощи вилочного держателя, выполненного в форме уголка, один конец которого жестко закреплен на указанном средстве массажа голеней, а другой – шарнирно связан с передней частью подставки для ног.

Целесообразно подставку для ног снабдить парой колес, закрепленных со стороны средства массажа голеней.

Целесообразно массажное кресло снабдить дополнительным модулем псевдокипящего слоя, подключенным к блоку управления, и разместить его в держателе, закрепленном на корпусе.

Целесообразно корпус кресла снабдить парой колес, закрепленных за спинкой кресла, и парой регулировочных винтов, установленных со стороны средства массажа голеней.

При использовании изобретения может быть получен медико-технический результат, выражающийся в возможности проведения комплексного лечебного или массового восстановительного массажа в течение сеанса массажа стоп, голеней, области малого таза, спины, мышц шейного отдела позвоночника, кистей рук, а также других участков тела пользователя при наиболее удобном размещении последнего в массажном кресле, что обусловлено возможностью одновременного придания всем частям кресла, включая подлокотники, положения, отвечающего требованиям эргономики за счет введения привода перемещения, связанного с рычажно-тяговой системой перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног.

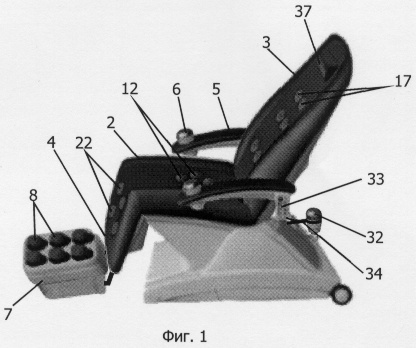

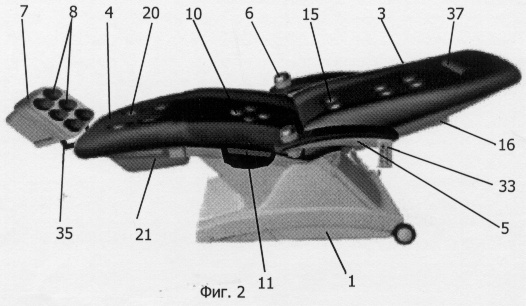

Другие преимущества заявляемого изобретения будут видны из описания и чертежей, где на фиг.1 показан общий вид массажного кресла в исходном положении, на фиг.2 – то же, в разложенном положении (модули условно не показаны), на фиг.3 – корпус с приводом и рычажно-тяговой системой перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног (положение по фиг.1), на фиг.4 – то же (положение по фиг.2), на фиг.5 – средство массажа мышц шейного отдела позвоночника (разрез по продольной оси кресла), на фиг.6 – положение массирующих элементов в отверстиях панелей в исходном состоянии.

Массажное кресло содержит корпус 1, на котором жестко закреплено сиденье 2, шарнирно связанное со спинкой 3 и средством 4 массажа голеней, подлокотники 5, на свободных концах которых установлены массирующие элементы 6 в виде модулей псевдокипящего слоя, а противоположные концы которых шарнирно связаны со спинкой 3, и подставку 7 для ног с выемками, в которых установлен блок 8 массирующих элементов, аналогичных элементам 6. Сиденье 2, спинка 3 и средство 4 массажа голеней включают соответственно панель 9 с отверстиями 10 и опорой 11, несущей блок 12 массирующих элементов 13, панель 14 с отверстиями 15 и опорой 16, 6 несущей блок 17 массирующих элементов 18, и панель 19 с отверстиями 20 и опорой 21, несущей блок 22 массирующих элементов 23, при этом массирующие элементы 13, 18, 23 аналогичны массирующим элементам 6 и установлены в отверстиях 10, 15, 20 панелей 9, 14, 19 соответственно с выступанием головной части каждого модуля на величину его активной части (фиг.6). В корпусе 1 установлен привод 24 перемещения спинки 3 с подлокотниками 5 и средства 4 массажа голеней с подставкой 7 для ног, включающий шток 25, шарнирно связанный с рычагом 26, жестко закрепленным на панели 14, с которой при помощи оси 27 связан подлокотник 5, через шарнирно соединенную с ним тягу 28 связанный с корпусом 1. Панель 19 и рычаг 26 шарнирно связаны друг с другом при помощи тяги 29, что позволяет придать спинке с подлокотниками и средству массажа голеней с подставкой для ног перед принятием массажа положение относительно неподвижного сиденья кресла, наиболее удобное и благоприятное для проведения сеанса массажа. Для удобства перемещения и придания креслу устойчивого положения корпус снабжен парой колес 30, закрепленных за спинкой кресла, и парой регулировочных винтов 31, установленных со стороны средства 4 массажа голеней, а для удобства проведения массажа на любой другой части тела пользователя кресло снабжено дополнительным модулем 32 псевдокипящего слоя, подключенным к блоку 33 управления и установленным в держателе 34, закрепленном на корпусе 1. Подставка 7 для ног шарнирно связана с одним концом вилочного держателя, выполненного в форме уголка 35, другой конец которого жестко закреплен на панели 19, и снабжена парой колес 36 со стороны средства 4 массажа голеней. Средство массажа мышц шейного отдела позвоночника выполнено в виде упругой поролоновой подушки 37, установленной на двух жестко связанных с панелью 14 спинки направляющих 38, расположенных симметрично относительно продольной оси кресла, и двух расположенных в подушке над направляющими электродвигателей 39, на валах которых жестко закреплены эксцентрики 40. Такое выполнение этого средства позволяет регулировать его положение на спинке кресла в соответствии с ростом пользователя.

В блоках 17, 22 массирующие элементы расположены попарно и симметрично относительно продольной оси кресла, а в блоке 12 – в углах ромба, при этом блоки 17, 12 и 22 содержат соответственно шесть и по четыре массирующих элемента 18, 13, 23, подключенных совместно с массирующими элементами 6 к блоку 33 управления.

Массажное кресло работает следующим образом. Пользователь может принять сеанс массажа в кресле по фиг.1, либо последнему по желанию пользователя может быть придано положение по фиг.2, или другое выбранное промежуточное положение, для чего включением привода 24 осуществляют поворот рычага 26 и панели 14 относительно панели 9 за счет укорочения выступания штока 25 из корпуса привода, при этом подлокотник 5 будет поворачиваться на оси 27 в противоположном направлении, сближаясь с панелью 9, а панель 19, перемещаемая тягой 29, начнет подниматься к панели 9 совместно с подставкой 7 для ног. В соответствии с методикой массажа проводят массаж групп “стопа – кисти”, “сиденье – голень”, “спина – шея”, назначая режимы работы блоков 8, 12, 17, 22 массирующих элементов по выбору: “непрерывный”, “бегущий” либо “реверсивный”, которые задаются блоком 33 управления, при этом каждый массирующий элемент в каждом из указанных блоков будет индивидуально адаптирован к соответствующей контактной поверхности массируемой части тела пользователя.

Опытный образец кресла успешно прошел клинические испытания и рекомендован к серийному изготовлению. В образце использовался электромеханический привод перемещения спинки типа “Megamat” и модули с эластичным псевдокипящим слоем (ЭПС) по ТУ 9444-003-13044430-93.

Источники информации

1. Патент Российской Федерации № 2186557, кл. А 61 Н 7/00, опубл. 2002.08.10.

2. Патент СССР № 1795889, кл. А 61 Н 23/02, 7/00, публ. 15.02.93, бюл. № 6 – прототип.

Формула изобретения

1. Устройство для массажа, содержащее корпус в виде кресла, на спинке и сиденье которого установлены панели с отверстиями и опоры с массирующими элементами в виде модулей псевдокипящего слоя, активная часть которых расположена в отверстиях панелей, подставку для ног с аналогичными массирующими элементами и блок управления, отличающееся тем, что кресло снабжено средством массажа голени и средством массажа мышц шейного отдела позвоночника пользователя, включающее подушку с массирующими элементами, при этом подставка для ног, средства массажа спины и голеней пользователя установлены с возможностью одновременного изменения углового положения относительно жестко связанного с корпусом сиденья, причем корпус снабжен приводом перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног.

2. Кресло по п.1, отличающееся тем, что свободные концы подлокотников снабжены выемками, предназначенными для размещения указанных модулей псевдокипящего слоя, подключенных к блоку управления, а подлокотники установлены на спинке с возможностью сближения с сиденьем кресла.

3. Кресло по п.1, отличающееся тем, что средство массажа мышц шейного отдела позвоночника выполнено в виде упругой подушки, установленной на двух жестко связанных с панелью спинки направляющих, расположенных симметрично относительно продольной оси кресла, и двух массирующих элементов, расположенных в подушке над ее направляющими.

4. Кресло по п.1 или 3, отличающееся тем, что массирующие элементы мышц шейного отдела позвоночника выполнены в виде двух электродвигателей с эксцентриками, закрепленными на их валах, а в качестве упругого материала подушки использован поролон.

5. Кресло по п.1, отличающееся тем, что привод перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног выполнен в виде электромеханического привода, шток которого шарнирно связан с рычагом рычажно-тяговой системы перемещения спинки с подлокотниками и средства массажа голеней с подставкой для ног относительно сиденья.

6. Кресло по п.5, отличающееся тем, что рычаг указанной рычажно-тяговой системы жестко связан со спинкой кресла, шарнирно связанной с его сиденьем, а противоположный конец подлокотника шарнирно связан с одним концом его тяги, другой конец которой шарнирно закреплен на корпусе.

7. Кресло по п.1 или 6, отличающееся тем, что средство массажа голеней шарнирно закреплено на сиденье и посредством тяги шарнирно связано с рычагом рычажно-тяговой системы перемещения.

8. Кресло по п.1, отличающееся тем, что средство массажа голеней и подставка для ног связаны при помощи вилочного держателя, выполненного в форме уголка, один конец которого жестко закреплен на указанном средстве массажа голеней, а другой – шарнирно связан с передней частью подставки для ног.

9. Кресло по любому из пп.1, 5 и 8, отличающееся тем, что подставка для ног снабжена парой колес, закрепленных со стороны средства массажа голеней.

10. Кресло по п.1, отличающееся тем, что оно снабжено дополнительным модулем псевдокипящего слоя, подключенным к блоку управления и размещенным в держателе, закрепленном на корпусе.

11. Кресло по п.1, отличающееся тем, что корпус снабжен парой колес, закрепленных за спинкой кресла, и парой регулировочных винтов, установленных со стороны средства массажа голеней.

РИСУНКИ

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Седлов Виктор Михайлович, Седлов Алексей Леонидович, Седлов Дмитрий Викторович, Седлов Леонид Михайлович

Вид лицензии*: НИЛ

Лицензиат(ы): Закрытое акционерное общество Научно-производственное объединение “Акустмаш”

Договор № РД0015552 зарегистрирован 15.12.2006

Извещение опубликовано: 27.01.2007 БИ: 03/2007

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
