Патент на изобретение №2282793

(54) УСТАНОВКА УТИЛИЗАЦИИ ТЕПЛА ОБОРУДОВАНИЯ

(57) Реферат:

Изобретение относится к вентиляции и кондиционированию воздуха с регенеративными теплоутилизаторами. Установка содержит корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, при этом насадка выполнена из компактной тонкопленочной гофрированной пленки толщиной 0,4…0,8 мм, причем отформованные листы насадки соединены клеем, а насадочная поверхность представляет собой чередующиеся каналы треугольной формы, которые наклонены к оси отекания теплоносителя по противоточной схеме: один лист под углом +30°, другой, наклеенный на него, -30°, а по длине каналы выполнены с П-образным гофрированием. Технический результат – повышение эффективности теплоутилизации воды от технологического оборудования. 1 ил.

Изобретение относится к вентиляции и кондиционированию воздуха с регенеративными теплоутилизаторами.

Наиболее близким техническим решением к заявляемому объекту является приточно-вытяжная установка с регенеративным теплоутилизатором, вращающимся в горизонтальной плоскости, по патенту РФ №2011127, F 24 F 5/00, 1987 г. (прототип), содержащая корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником.

Недостатком прототипа является сравнительно невысокая эффективность.

Технический результат – повышение эффективности теплоутилизации воды от технологического оборудования.

Это достигается тем, что в установке утилизации тепла оборудования, содержащей корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, насадка выполнена из компактной тонкопленочной гофрированной пленки толщиной 0,4…0,8 мм, причем отформованные листы насадки соединены клеем, а насадочная поверхность представляет собой чередующиеся каналы треугольной формы, которые наклонены к оси отекания теплоносителя по противоточной схеме: один лист под углом +30°, другой, наклеенный на него, -30°, а по длине каналы выполнены с П-образным гофрированием.

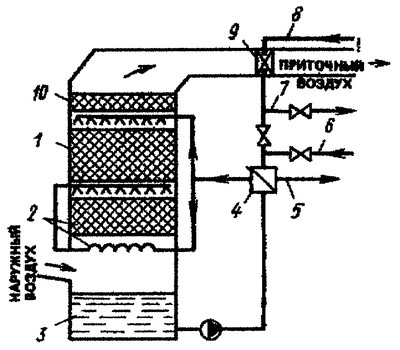

На чертеже представлен общий вид предлагаемой установки.

Установка утилизации тепла оборудования снабжена системой защиты от обмерзания 2 и имеет повышенную плотность орошения нижней ступени двухступенчатого контактного теплообменника 1 с компактной тонкопленочной гофрированной насадкой из винипластовой каландрированной пленки толщиной 0,4…0,8 мм, которая безопасна в обращении, трудновоспламеняема и при температуре до 170°С не выделяет вредных веществ. Отдельные отформованные листы насадки склеиваются клеем. Насадочная поверхность представляет собой чередующиеся каналы треугольной формы, которые наклонены к оси отекания теплоносителя по противоточной схеме: один лист под углом +30°, другой, наклеенный на него, -30°. По длине каналы выполнены с П-образным гофрированием (на чертеже не показано). Вода из системы охлаждения по трубопроводу 6 поступает в теплообменник 4, где отдает свою теплоту на нагрев воды, поступающей из поддона 3 в теплообменник 1 и систему защиты от обмерзания 2, и далее по трубопроводу 5 возвращается в систему охлаждения.

Установка утилизации тепла оборудования работает следующим образом.

На многих предприятиях химической, машиностроительной и других отраслей промышленности на охлаждение технологического оборудования расходуется большое количество воды, температура которой затем достигает 35…40°С. Предложено использовать теплоту такой сбросной воды в приточных установках с применением утилизационных теплообменников контактного и поверхностного типа. Установка утилизации тепла оборудования снабжена системой защиты от обмерзания 2 и, кроме того, имеет повышенную плотность орошения нижней ступени двухступенчатого контактного теплообменника 1. Вода из системы охлаждения по трубопроводу 6 поступает в теплообменник 4, где отдает свою теплоту на нагрев воды, поступающей из поддона 3 в теплообменник 1 и систему защиты от обмерзания 2, и далее по трубопроводу 5 возвращается в систему охлаждения. Приточный воздух в теплообменнике 1 нагревается, проходит через каплеуловитель 10 и затем поступает в калорифер 9, где осушается и догревается до заданной температуры; калорифер подключен к системе теплоснабжения трубопроводами 7 и 8.

Практика показала, что в таком агрегате можно использовать теплоту воды, имеющей начальную температуру всего 20…25°С. При этом обмерзания агрегатов не происходило даже при температуре наружного воздуха до минус 40°С.

Широкое применение предложенная установка может получить при использовании теплоты обратной воды в системе теплоснабжения от ТЭЦ. Снижение температуры этой воды до 20…30°С позволяет увеличить выработку электроэнергии станцией, а при теплоснабжении от котельной дает возможность эффективно использовать контактные теплообменники.

Формула изобретения

Установка утилизации тепла оборудования, содержащая корпус, поддон, систему защиты от обмерзания, двухступенчатый контактный теплообменник с насадкой, систему охлаждения с теплообменником, отличающаяся тем, что насадка выполнена из компактной тонкопленочной гофрированной пленки толщиной 0,4-0,8 мм, причем отформованные листы насадки соединены клеем, а насадочная поверхность представляет собой чередующиеся каналы треугольной формы, которые наклонены к оси отекания теплоносителя по противоточной схеме: один лист под углом +30°, другой, наклеенный на него, -30°, а по длине каналы выполнены с П-образным гофрированием.

РИСУНКИ
