Патент на изобретение №2282777

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2282777 (13) C1
(51) МПК

F16L9/12 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

(21), (22) Заявка: 2005102165/06, 28.01.2005

(24) Дата начала отсчета срока действия патента:

28.01.2005

(46) Опубликовано: 27.08.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2143627 С2, 27.12.1999. SU 1213286 А, 23.02.1986. RU 2208733 С2, 20.07.2003. SU 1318761 A1, 23.06.1987. US 3886024 A, 27.05.1975.

Адрес для переписки:

614056, г.Пермь, ул. Соликамская, 281а, ООО “Пласт”, Генеральному директору Б.П. Муленкову

(72) Автор(ы):

Муленков Борис Петрович (RU),
Суровцев Геннадий Николаевич (RU),
Винокуров Петр Аркадьевич (RU),
Баев Николай Михайлович (RU),
Пайвин Сергей Алексеевич (RU),
Котлов Сергей Александрович (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Пласт” (RU),
Муленков Борис Петрович (RU)

(54) ТРУБА ИЗ КОМПОЗИЦИОННОГО МАТЕРИАЛА

(57) Реферат:

Изобретение относится к области труб. Техническим результатом является повышение надежности трубы. В трубе из композиционного материала, содержащей продольно-силовые и бандажирующие слои и утолщения под стыковочные элементы, утолщения под стыковочные элементы выполнены с продольно-силовыми слоями, радиально размещенными попарно и/или на две части посредством промежуточного наполнителя. 2 з.п. ф-лы, 1 ил.

Изобретение относится к области труб.

Известна труба, содержащая многослойную стенку из композиционно-волокнистого материала, плавно переходящую в концовые отбортовки – см. О.Г.Цыплаков Конструирование изделий из композиционно-волокнистых материалов, Л., Машиностроение, 1984 г., стр. 137, рис.4.16, 1,3).

Такая труба имеет малую надежность, объясняемую работой слоев отбортовки по нежелательной схеме – на изгиб.

Известна другая труба из композиционного материала, содержащая продольно-силовые, бандажирующие слои и утолщения под стыковочные элементы, – патент RU №2143627 C1, F 16 L 9/12.

По своим признакам и достигаемому результату эта труба наиболее близка к заявляемой и принята за прототип.

Утолщения под стыковочные элементы выполнены в этой трубе в виде бандажирующих слоев и усилены по крайней мере одним из продольно-силовых слоев, выполненным в виде раструба вдоль диагонали утолщения (буртика).

Надежность этой трубы повышена.

Однако достигнутый в этой трубе положительный результат остается недостаточным, особенно для использования трубы под резьбовое соединение, что объясняется малой и неравномерной по длине жесткостью утолщения, отрицательно сказывающейся на качестве стыковочной резьбы.

Задачей изобретения является повышение надежности трубы.

Эта задача решается усовершенствованием трубы из композиционного материала, содержащей продольно-силовые и бандажирующие слои и утолщения под стыковочные элементы.

Усовершенствование состоит в том, что утолщения под стыковочные элементы выполнены с продольно-силовыми слоями, радиально разделенными попарно и (или) на две части посредством промежуточного наполнителя; промежуточный наполнитель выполнен с бандажирующими слоями ровинга; промежуточный наполнитель выполнен с кольцевыми слоями ткани и прижимной сетки.

Выполнение утолщений под стыковочные элементы с продольно-силовыми слоями, радиально разделенными попарно и (или) на две части посредством промежуточного наполнителя, обеспечивает равномерное увеличение изгибной жесткости утолщения под стыковочные элементы по его длине, благодаря чему увеличивается надежность трубы. Заполнение промежуточного наполнителя с кольцевыми слоями ровинга обеспечивает увеличение осевой жесткости утолщений.

Выполнение промежуточного наполнителя с кольцевыми слоями ткани и прижимной сетки обеспечивает увеличение жесткости утолщения при одновременном упрощении конструкции трубы.

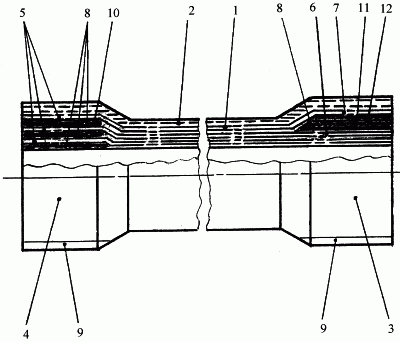

Ниже, со ссылкой на прилагаемый чертеж, дается описание предлагаемой трубы из композиционного материала.

Она содержит продольно-силовые (спиральные) 1 и бандажирующие (кольцевые) 2 слои, и утолщения 3, 4 под стыковочные элементы. Утолщения 3, 4 выполнены с продольно-силовыми слоями 1, радиально разделенными попарно 5 и/или на две части 6 и 7 посредством промежуточного наполнителя 8 – затемненные области (чем обеспечивается повышение изгибной жесткости утолщения под стыковочные элементы, например резьбу 9).

Промежуточный наполнитель 8 может быть выполнен с кольцевыми слоями ровинга 10 (чем обеспечивается увеличение осевой жесткости утолщений).

Промежуточный наполнитель 8 может быть выполнен с кольцевыми слоями ткани 11 и прижимной сетки 12 (чем обеспечивается увеличение жесткости утолщений при упрощении конструкции трубы).

Труба по изобретению (благодаря увеличению жесткости утолщений под стыковочные элементы, например резьбу) имеет по сравнению с прототипом повышенную надежность.

Формула изобретения

1. Труба из композиционного материала, содержащая продольно-силовые и бандажирующие слои и утолщения под стыковочные элементы, отличающаяся тем, что утолщения под стыковочные элементы выполнены с продольно-силовыми слоями, радиально размещенными попарно и/или на две части посредством промежуточного наполнителя.

2. Труба по п.1, отличающаяся тем, что промежуточный наполнитель выполнен с кольцевыми слоями ровинга.

3. Труба по п.1, отличающаяся тем, что промежуточный наполнитель выполнен с кольцевыми слоями ткани и прижимной сетки.

РИСУНКИ
