Патент на изобретение №2282515

(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ МАТЕРИАЛОВ ДАВЛЕНИЕМ

(57) Реферат:

Изобретение относится к обработке материалов давлением, в частности для упрочнения материала в процессе обработки. Устройство для обработки материалов давлением содержит матрицу с расположенными в ней двумя пересекающимися вертикальным и горизонтальным каналами, в горизонтальном канале выполнен нарез в виде спирали. Изобретение обеспечивает возможность деформирования заготовки посредством равноканального углового прессования с повышенной степенью пластической деформации, что приводит к повышению качества заготовки. 1 ил.

Изобретение относится к обработке материалов давлением, а именно к устройствам для упрочнения материала в процессе обработки.

Известное устройство для обработки материалов давлением, выбранное в качестве прототипа, содержит матрицу с расположенными в ней двумя пересекающимися каналами [Валиев Р.З., Александров И.В. Наноструктурные материалы, полученные интенсивной пластической деформацией. – M.: Логос, 2000. – С.13, рис.1.1,б].

Недостатком данного устройства является невозможность достижения высоких пластических деформаций с сохранением целостности заготовки.

Задачей изобретения является повышение механических характеристик и качества обрабатываемых заготовок.

Поставленная задача достигается тем, что в устройстве для обработки материалов давлением, содержащем матрицу с расположенными в ней двумя пересекающимися каналами, согласно изобретению горизонтальный канал выполнен с нарезом в виде спирали.

Предложенная конструкция устройства для обработки материалов давлением с возможностью обеспечения скручивания заготовки в горизонтальном канале способствует достижению наибольшего эффекта в повышении интенсивности пластических деформаций и качества заготовки.

Сопоставительный анализ с прототипом показывает, что заявляемое устройство для обработки материалов давлением отличается наличием в горизонтальном канале нареза в виде спирали.

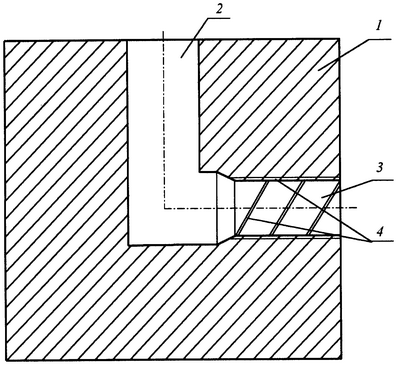

Схема заявляемого устройства для обработки материалов давлением представлена на чертеже.

Устройство для обработки материалов давлением содержит матрицу 1, вертикальный канал 2 и пересекающийся с ним горизонтальный канал 3. В горизонтальном канале выполнен нарез 4 в виде спирали.

Устройство для обработки материалов работает следующим образом. В вертикальный канал 2 устанавливают заготовку из материала, которая под воздействием на нее пуансона продавливается в горизонтальный канал 3 с нарезом 4 в виде спирали. Заготовка, перемещаясь из вертикального канала 2 в горизонтальный канал 3, деформируется в месте пересечения каналов как при равноканальном угловом прессовании. В вертикальном канале заготовка подвергается пластической деформации, а в горизонтальном – дополнительной деформации в конусной части и за счет скручивания.

Таким образом, в устройстве осуществляется комбинирование простого сдвига при равноканальном угловом прессовании и деформации кручением в горизонтальном канале, чем достигается повышение интенсивности пластических деформаций и качества заготовки.

Использование предлагаемой конструкции устройства для обработки материалов с выполнением нареза в виде спирали в горизонтальном канале позволяет деформировать заготовку посредством равноканального углового прессования, увеличивая степень пластической деформации в материале заготовки по сравнению с обычной схемой углового прессования, улучшить ее качество.

Формула изобретения

Устройство для обработки материалов давлением, содержащее матрицу с расположенными в ней двумя пересекающимися вертикальным и горизонтальным каналами, отличающееся тем, что в горизонтальном канале выполнен нарез в виде спирали.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.08.2007

Извещение опубликовано: 10.03.2009 БИ: 07/2009
