Патент на изобретение №2282503

(54) СПОСОБ СУХОЙ ПЕРЕРАБОТКИ УГЛЯ

(57) Реферат:

Изобретение относится к угольной промышленности и может быть использовано для переработки труднообогатимых углей. Способ сухой переработки труднообогатимого угля включает предварительное грохочение с выделением класса 0-25 мм, избирательное дробление, обработку на пневмоклассификаторе с отделением класса 0-1 мм и рассев оставшегося класса 1-25 мм на ситах. Размер ячеек предыдущего сита к последующему принимают равным 1,7-2,0 для получения соответствующих классов с отношением в каждом классе большей частицы к меньшей в диапазоне 1,7-2,0, затем каждый класс подают на конвейер с лентой из сетки, где с помощью сопел, установленных над лентой и имеющих разряжение воздуха в пределах 300-800 мм вод. ст., отсасывают последовательно первым соплом по ходу конвейера, установленным своим срезом на максимальном расстоянии от ленты, обеспечивающим удаление материала с плотностью 1250-1350 кг/м³, имеющего зольность A^d=8-11%, представляющего собой уголь-концентрат, затем вторым соплом, установленным срезом на меньшем расстоянии от ленты, чем первое сопло, материал плотностью 1350-1600 кг/м³ (А^d=11-25%), и, наконец, третьим соплом, установленным своим срезом над лентой на наименьшем расстоянии, обеспечивающим удаление материала плотностью 1600-1800 кг/м³ (A^d=25-45%). Причем оставшийся на ленте материал плотностью 1800-2500 кг/м³, имея зольность A^d=70-80%, представляет собой породу, которую отправляют в отвал, а материал классов + 25 мм, оставшийся после грохочения, подвергают избирательному дроблению до крупности 0-25 мм и классификации с выделением класса 0-1 мм, а затем разделению на ситах и конвейере, как указано выше. Технический результат – повышение эффективности сухой переработки труднообогатимых углей с получением концентрата, низкозольного (Ad=11-25%) и высокозольного (Ad=25-45%) углей и промпродуктов, пригодных для применения в качестве твердого топлива. 2 ил.

Изобретение относится к угольной промышленности и может быть использовано для сухой переработки трудно обогатимых углей.

Известен способ обогащения углей с использованием воздушной среды, подаваемой под давлением (обогащение в «кипящем слое»). Он характеризуется малой производительностью и неустойчивостью процесса, «малоэффективен по сравнению с другими методами обогащения» [1].

Наиболее близким по достигаемым результатам является способ сухого обогащения рядового угля, при котором все технологические операции по сухому обогащению производят в процессе его транспортирования на едином транспортном средстве с предварительным разделением рядового угля на низкозольные и высокозольные классы, при этом низкозольные классы (концентрат) удаляют из транспортного потока в подрешетный продукт и направляют потребителю, а высокозольные классы подвергают избирательному дроблению с последующим выделением дробленого угля из транспортного потока рядового угля в подрешетный продукт, после чего удаляют оставшуюся породу в виде надрешетного продукта из процесса обогащения [2].

Отмеченный способ малоэффективен и непригоден для углей трудной обогатимости.

Задачей изобретения является достижение переработки трудно обогатимого угля сухим способом с выделением концентрата и промпродуктов, пригодных для применения в качестве твердого топлива.

Сущность изобретения заключается в том, что в способе сухой переработки угля, включающем предварительное грохочение, обработку на классификаторе, избирательное дробление и рассев продуктов переработки на ситах, согласно изобретению выделенный на грохоте материал класса 0-25 мм обрабатывают на классификаторе, где отделяют класс 0-1 мм, а остальной продукт класса 1-25 мм подвергают рассеву на ситах с отношением размеров предыдущего сита к последующему равным 1,7-2,0.

Надситовый материал одного класса (например, 1-2 мм) подают на конвейер с лентой из сетки, где с помощью сопел, установленных над лентой, отсасывают за счет разряжения воздуха под первым соплом материал плотностью 1250-1350 кг/м³, зольностью А^d=8-11%, под вторым соплом плотностью 1350-1600 кг/м³ (А^d=11-25%) и под третьим соплом плотностью 1600-1800 кг/м³ (А^d=25-45%). Срезы сопел над лентой устанавливают на расстояниях – первое сопло – наибольшее, второе сопло – среднее, третье – наименьшее. Величины расстояний определяют опытным путем. Оставшийся надситовый материал + 25 мм после предварительного грохочения подвергают избирательному дроблению с переводом в класс 0-25 мм, выделением из него класса 0-1 мм на классификаторе, и последующей обработке, как указано выше. Величина разряжения в соплах одинакова и составляет 300-800 мм вод. ст.

Оставшийся на конвейере материал плотностью 1800-2500 кг/м³ представляет собой породу, которую отправляют в отвал.

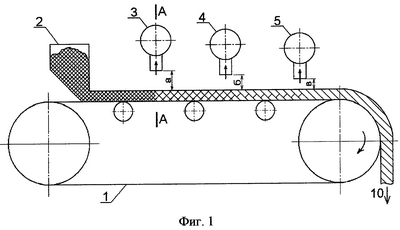

На фиг.1 представлена схема переработки угля на конвейере с сетчатой лентой. На фиг.2 – схема переработки угля, отсосанного одним из сопел (например, первым по ходу конвейера)

Обозначения:

1 – сетчатая лента конвейера;

2 – загрузочный бункер;

3 – сопло для отсоса угольно-воздушной смеси (первое);

4 – второе сопло;

5 – третье сопло;

6 – осадительная камера;

7 – циклон;

8 – вентиляционная установка;

9 – фильтр;

10 – оставшийся материал переработки (отход);

а, б, в – расстояния срезов сопел от ленты (а>б>в)

Предлагаемый способ сухой переработки угля осуществляется следующим образом: весь уголь (материал) подвергают предварительному грохочению с выделением класса 0-25 мм, который обрабатывают на струйном пневмоклассификаторе (например, [3]), где выделяют класс 0-1 мм, представляющий собой уголь-концентрат, а остальной материал крупностью 1-25 мм подают на сита с отношением размеров ячеек предыдущего сита к последующему равным 1,7-2,0 и делят на соответствующие классы с отношением в каждом классе большей частицы к меньшей в диапазоне 1,7-2,0 (например, классы 1-2 мм, 2-4 мм, 4-8 мм, 8-14 мм, 14-25 мм). Отношение меньше 1,7 приводит к излишне большому количеству классов и неоправданно усложняет процесс сухой переработки угля, а отношение больше 2,0 усложняет дальнейшее разделение материала на фракции (во фракцию с плотностью 1250-1350 кг/м³ частично начинает попадать фракция с плотностью 1350-1600 кг/м³).

Надситовый материал одного класса подают на конвейер с сетчатой лентой 1 (фиг.1) из бункера 2 монослоем под сопло 3, где из материала отсасывают воздухом наиболее легкую фракцию с плотностью 1250-1350 кг/м³ и зольностью А^d=8-11%, для чего сопло 3 настраивают на нужную высоту относительно полотна сетчатой ленты конвейера а и в сопле устанавливают при помощи вентиляционной установки 8 необходимое разрежение воздуха в пределах 400-800 мм вод. ст. Отсосанный материал выпадает из воздушного потока в осадительной камере 6 (фиг.2), а воздух обеспыливают в циклоне 7 и удаляют вентиляционной установкой 8 через фильтр 9 в атмосферу. Материал из осадительной камеры 6 смешивают с пылью, осевшей в небольших количествах в циклоне 7 и фильтре 9 и имеющей зольность до 12%. Сюда же добавляют класс 0-1 мм, полученный на струйном пневмоклассификаторе и имеющий зольность также около 12%. Полученный материал – уголь – концентрат – отгружают потребителю.

Оставшийся материал на сетчатом конвейере подают под следующее сопло 4, установленное на меньшую высоту 6 относительно полотна сетчатой ленты, чем сопло 3 (б<а), и из него отсасывают фракцию с плотностью 1350-1600 кг/м³. Данный промпродукт, имеющий зольность А^d=11-25%, выпадает из потока воздуха в своей осадительной камере, а воздух обеспыливается в своих циклоне и фильтре. Продукты осадительной камеры, второго сопла, циклона и фильтра смешиваются вместе.

Оставшиеся на ленте тяжелые промпродукты плотностью 1600-1800 кг/м³ с зольностью А^d=25-45%, отсасывают с ленты конвейера соплом 5, установленным на меньшую высоту в относительно полотна сетчатой ленты, чем сопло 4 (в<б), и удаляют из своих осадительной камеры и циклона.

Разряжение воздуха в соплах 3, 4, 5 устанавливается одинаковым.

Промпродукты, отсосанные соплами 4 и 5 либо смешивают вместе и используются как энергетический уголь с зольностью А^d20-35%, либо используют отдельно.

Прошедший через весь конвейер материал 10 плотностью 1800-2500 кг/м³ и зольностью А^d=75-85% представляет собой породу, которую отправляют в отвал.

Надситовые материалы других классов обрабатывают на своих сетчатых конвейерах аналогичным способом.

Классы материала крупностью более 25 мм подвергают избирательному дроблению с переводом в класс 0-25 мм и дальнейшей обработке на классификаторе, ситах и сетчатом конвейере описанным способом.

Предлагаемый способ сухой переработки угля позволяет выделить уголь-концентрат и отдельно энергетический уголь двух марок из трудно перерабатываемых углей.

Пример: уголь марки КС шахты «Алардинская» Кузнецкого угольного бассейна, зольность которого составляет 23,5%, подают на грохот с диаметром ячеек 25 мм. Выделенный надрешетный продукт имеет зольность 29,7%. Подрешетный продукт с зольностью 15,9% передают на пневмоклассификатор, где из него удаляют класс 0-1 мм с зольностью 12%. Оставшийся продукт класса 1-25 мм рассеивают на ситах с образованием классов 1 – 2 мм, 2 – 4 мм, 4 – 8 мм, 8 – 14 мм, 14 – 25 мм.

Каждый образованный класс (например, 1-2 мм) подают на сетчатый конвейер, где подвергают просасыванию воздухом тремя соплами. После первого сопла получают уголь-концентрат с зольностью 9%, попутно в системе очистки воздуха этого класса выпадает в циклоне и фильтре пыль с зольностью 12%. После второго сопла получают промпродукт с зольностью 18%, а после третьего – 35%. Остаток материала после обработки имеет зольность 77% (порода) и не предназначается для дальнейшего использования.

Аналогичной переработке подвергают все оставшиеся классы с крупностью от 2 до 25 мм.

Продукты переработки объединяют по содержанию золы и в результате получают уголь-концентрат с зольностью А^d=10,5%, (промпродукт) энергетический уголь с А^d=25% и породу с зольностью 77%, которая является отходом.

Таким образом, показана возможность переработки угля трудной обогатимости.

Литература

1. Фоменко Т.Г., Бутовицкий B.C., Почарцева Е.М. Технология обогащения углей: Справочное пособие. – 2-е изд., перераб. и доп. – М.: Недра, 1985. – 367 с.

2. Заявка 96114936/03, заявл. 23.07.96 г., опубл. 20.10.1998, кл. В 07 В 1/00, БИ 29.

3. SU A.c. №1238811, В 07 В 4/04.

Формула изобретения

Способ сухой переработки труднообогатимого угля, включающий предварительное грохочение с выделением класса 0-25 мм, избирательное дробление, обработку на пневмоклассификаторе с отделением класса 0-1 мм и рассев оставшегося класса 1-25 мм на ситах, отличающийся тем, что размер ячеек предыдущего сита к последующему принимают равным 1,7-2,0 для получения соответствующих классов с отношением в каждом классе большей частицы к меньшей в диапазоне 1,7-2,0, затем каждый класс подают на конвейер с лентой из сетки, где с помощью сопел, установленных над лентой и имеющих разряжение воздуха в пределах 300-800 мм вод. ст., отсасывают последовательно первым соплом по ходу конвейера, установленным своим срезом на максимальном расстоянии от ленты, обеспечивающим удаление материала с плотностью 1250-1350 кг/м³, имеющего зольность A^d=8-11%, представляющего собой уголь-концентрат, затем вторым соплом, установленным срезом на меньшем расстоянии от ленты, чем первое сопло, материал плотностью 1350-1600 кг/м³ (A^d=11-25%), и, наконец, третьим соплом, установленным своим срезом над лентой на наименьшем расстоянии, обеспечивающим удаление материала плотностью 1600-1800 кг/м³ (A^d=25-45%), причем оставшийся на ленте материал плотностью 1800-2500 кг/м³, имея зольность А^d=70-80%, представляет собой породу, которую отправляют в отвал, а материал классов + 25 мм, оставшийся после грохочения, подвергают избирательному дроблению до крупности 0-25 мм и классификации с выделением класса 0-1 мм, а затем разделению на ситах и конвейере, как указано выше.

РИСУНКИ

PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение

Прежний патентообладатель:

Кузьмин Александр Владимирович,
Люленков Владимир Иванович,
Качуров Константин Владиславович,
Кардаков Андрей Леонидович

(73) Патентообладатель:

Общество с ограниченной ответственностью “Промышленное обогащение”

Договор № РД0016544 зарегистрирован 16.01.2007

Извещение опубликовано: 27.02.2007 БИ: 06/2007

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Общество с ограниченной ответственностью “Промышленное обогащение”

Вид лицензии*: НИЛ

Лицензиат(ы): Закрытое акционерное общество “Гормашэкспорт”

Договор № РД0025810 зарегистрирован 24.08.2007

Извещение опубликовано: 10.10.2007 БИ: 28/2007

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Общество с ограниченной ответственностью “Промышленное обогащение”

Вид лицензии*: НИЛ

Лицензиат(ы): Открытое акционерное общество “Сибнииуглеобогащение”

Договор № РД0043786 зарегистрирован 24.11.2008

Извещение опубликовано: 10.01.2009 БИ: 01/2009

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия

QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Общество с ограниченной ответственностью “Промышленное обогащение”

Вид лицензии*: НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “Промпереработка”

Договор № РД0068418 зарегистрирован 13.08.2010

Извещение опубликовано: 27.09.2010 БИ: 27/2010

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
