Патент на изобретение №2282476

(54) КАТАЛЬНАЯ ГОРА (ВАРИАНТЫ)

(57) Реферат:

Изобретения относятся к индустрии развлечений. Катальная гора содержит вокзал, замкнутый направляющий путь с двумя внешними и двумя внутренними виражами. Для получения компактной конструкции с различными развлекательными эффектами между первым и вторым виражами расположены участки подъема и спуска, между вторым и третьим – по крайней мере участок спуска, а между третьим и четвертым – участки спуска и подъема. Первый вираж сопряжен с мертвой петлей, при этом указанные участки выполнены с сопротивлением изгибу большим, чем на других участках направляющего пути. Изобретение обеспечивает расширение функциональных возможностей аттракционов. 2 н. и 6 з.п. ф-лы, 3 ил.

Изобретения относятся к индустрии развлечений.

Известна катальная гора, содержащая вокзал, замкнутый направляющий путь с двумя внешними и двумя внутренними виражами, при этом между первым и вторым виражами расположены участки подъема и спуска, между вторым и третьим виражами – по крайней мере участок спуска, а между третьим и четвертым виражами – участок спуска и подъема (см. патент США №1508319).

Недостатком известной катальной горы является ее нерациональная компоновка в связи с нерациональным распределением опор направляющего пути, обусловленным его одинаковой конструкцией (одинаковым сопротивлением изгибу) на всем протяжении.

Такое конструктивное выполнение пути не дает возможности варьировать расположением опор и ограничивает возможность получения различных развлекательных эффектов.

Технические результаты, на достижение которых направлены изобретения, заключаются в расширении функциональных возможностей аттракционов.

Указанный результат в изобретении по первому варианту достигается тем, что в катальной горе, содержащей транспортное средство, установленный на опорах направляющий путь выполнен по крайней мере с двумя участками, имеющими разное конструктивное выполнение, обеспечивающее, например, разное сопротивление изгибу.

Участки с меньшим сопротивлением изгибу могут быть образованы опорно-направляющими элементами, связанными между собой поперечными элементами, а участки с повышенным сопротивлением изгибу могут быть образованы опорно-направляющими элементами и продольным элементом, соединенными между собой поперечными элементами.

Участки направляющего пути с повышенным сопротивлением изгибу расположены выше участков с меньшим сопротивлением изгибу по крайней мере на части своей протяженности.

По крайней мере один конец продольного элемента целесообразно сопрягать с основанием для выполнения функции опоры.

Во втором изобретении для достижения технического результата предлагается в катальной горе, содержащей замкнутый направляющий путь с участками, описанными выше (описание прототипа), выполнить первый вираж с участком спуска, а между ним и участком подъема разместить мертвую петлю.

В зоне первого виража со спуском и мертвой петлей направляющий путь выполняется с большим сопротивлением изгибу относительно по крайней мере одного из других его участков.

Второй вираж может быть выполнен с участком подъема, третий – с участком подъема и спуска, а четвертый вираж – по крайней мере с участком спуска.

Зоны входа во второй и третий виражи приближены к соответствующим конца вокзала, а по крайней мере часть участка, расположенного между третьим и четвертым виражами, наклонена наружу.

Во втором изобретении участки с большим и меньшим сопротивлением изгибу могут быть выполнены аналогично соответствующим участкам в первом изобретении.

В обоих изобретениях сопротивление изгибу определяется при равных условиях: прямолинейные части одинаковой длины подвергаются изгибу при действии усилий перпендикулярно плоскости, соединяющей опорно-направляющие элементы.

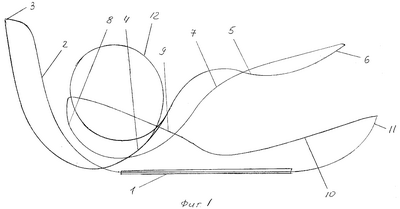

На фиг.1 схематично изображена катальная гора, вид сбоку; на фиг.2 – то же, вид в плане; на фиг.3 схематично показаны участки с меньшим и большим сопротивлениями изгибу.

Катальная гора включает в себя вокзал 1, направляющий путь, содержащий участок 2 подъема, вираж 3 с участком спуска, участок 4 подъема, участок 5 спуска, вираж 6 с участком подъема, участок 7 спуска, вираж 8 с участками подъема и спуска, участок 9 спуска, участок 10 подъема, вираж 11 с участком спуска (подъема и спуска). По крайней мере участок 9 наклонен наружу (в сторону, противоположную от вокзала).

Работает предлагаемый аттракцион аналогично известным катальным горам.

На участке 2 происходит подъем поезда с пассажирами и свободное его скатывание, в процессе которого пассажиры испытывают различные развлекательные эффекты.

Для получения дополнительного развлекательного эффекта вираж 3 переходит в мертвую петлю 12. На первом вираже и на мертвой петле направляющий путь содержит опорно-направляющие элементы 13 и продольный элемент 14, связанные между собой поперечными элементами 15. На остальных участках направляющий элемент может состоять только из опорно-направляющих элементов 13.

Использование комбинированного направляющего пути позволяет варьировать количеством опор и их расположением, что позволяет создавать компактные катальные горы с самыми различными развлекательными эффектами.

Формула изобретения

1. Катальная гора, содержащая направляющий путь, установленный на опорах, и транспортное средство, отличающаяся тем, что направляющий путь выполнен по крайней мере с двумя участками, имеющими разное конструктивное выполнение, при этом один из участков образован опорно-направляющими элементами, связанными между собой поперечными элементами, а другой участок образован опорно-направляющими элементами и продольным элементом, соединенными между собой поперечными элементами.

2. Гора по п.1, отличающаяся тем, что участки направляющего пути с повышенным сопротивлением изгибу расположены выше участков с меньшим сопротивлением изгибу по крайней мере на части своей протяженности.

3. Гора по п.1, отличающаяся тем, что по крайней мере один конец продольного элемента сопряжен с основанием.

4. Катальная гора, содержащая вокзал, замкнутый направляющий путь с двумя внешними и двумя внутренними виражами, при этом между первым и вторым виражами расположены участки подъема и спуска, между вторым и третьим виражами – по крайней мере участок спуска, а между третьим и четвертым виражами – участок спуска и подъема, отличающаяся тем, что первый вираж выполнен с участком спуска, который сопряжен с мертвой петлей.

5. Гора по п.4, отличающаяся тем, что направляющий путь в зоне первого виража со спуском и мертвой петли выполнен с большим сопротивлением изгибу относительно по крайней мере одного из других его участков.

6. Гора по п.4 или 5, отличающаяся тем, что второй вираж выполнен с участком подъема, третий вираж – с участком подъема и спуска, а четвертый вираж по крайней мере с участком спуска.

7. Гора по любому из пп.4-6, отличающаяся тем, что зоны входа во второй и третий виражи приближены к соответствующим концам вокзала.

8. Гора по любому из пп.4-7, отличающаяся тем, что по крайней мере часть участка, расположенного между третьим и четвертым виражами, наклонена наружу.

РИСУНКИ
