Патент на изобретение №2282421

(54) ЭНДОПРОТЕЗ ТАЗОБЕДРЕННОГО СУСТАВА

(57) Реферат:

Изобретение относится к медицине, а именно к травматологии – ортопедии. Изобретение обеспечивает снижение вероятности рецидива контрактур после проведения операции эндопротезирования больным, страдающим коксартрозом, и улучшение результатов лечения. Эндопротез содержит вертлужную впадину, головку, шейку, вертельный отдел и ножку. Головка имеет форму эллипсоида, длинная ось которого располагается на пересечении горизонтальной и фронтальной плоскостей, одна из коротких его осей располагается на пересечении сагиттальной и фронтальной плоскостей, вторая короткая ось – на пересечении сагиттальной и горизонтальной плоскостей. Контактная поверхность вертлужной впадины конгруэнтна поверхности головки. 6 ил.

Изобретение относится к области травматологии – ортопедии. Оно применяется для замещения патологически измененного тазобедренного сустава, в частности при деформирующем коксартрозе с выраженным компонентом торсионной патологии.

Исследования показывают, что торсионное развитие претерпевают все сегменты нижней конечности под воздействием работы мышц [1]. Особое положение в этом отношении занимает проксимальный отдел бедра. В нем, под воздействием патологического процесса, возникает ирритация из обширной рефлексогенной зоны, которую представляет собой капсула тазобедренного сустава [2]. Под воздействием патологической ирритации наступают контрактуры околосуставных мышц. При развитии контрактур превалируют сгибательная, приводящая и наружно-ротационная группы мышц, приводя к соответствующим (одноименным) контрактурам в тазобедренном суставе. На скиаграммах рентгенограмм тазобедренных суставов больных, страдающих тяжелыми стадиями коксартроза, отчетливо определяется следующая картина. В прямых проекциях деформированные головки вписываются в эллипсы, а на аксиальных – в окружности [3]. На фиг.1 показано положение, когда при выраженной наружной ротации всей конечности, включающей головку и шейку, эллипсовидное конфигурирование головки происходит с относительно правильным направлением сгибания бедра в полном соответствии с преимущественно предъявляемыми к суставу функциональными нагрузками (ходьба, сидение на стуле, наклоны туловища кпереди).

На фиг.2 воспроизведены наложенные друг на друга проекции на горизонтальную плоскость большого вертела-шейки-головки бедра и мыщелков бедра при их нормальном взаиморасположении и сферической головке, где: PF – фронтальная плоскость

IC – ось коленного сустава

CF – ось шейки бедра

– угол антеторсии

FF – направление флексии бедра

FC – направление флексии голени.

На фиг.3 воспроизведены наложенные друг на друга проекции на горизонтальную плоскость большого вертела-головки-шейки бедра и мыцелков бедра при значительно выраженной наружно-ротационной контрактуре и эллипсовидно деформированной головке, где

PF – фронтальная плоскость

– угол антеторсии

– угол наружной ротации конечности

KF – длинная ось эллипсовидно деформированной головки

FF – направление флексии бедра

IC – ось коленного сустава

FC – направление флексии голени

– отклонение длинной оси эллипсовидно деформированной головки от фронтальной плоскости.

Таким образом, из приведенной схемы видно, что <.

На представленной схеме показано относительное сохранение флексии бедра в случаях крайних степеней наружной ротации конечности при коксартрозе, осуществляемое вокруг незначительно отклоненной длинной оси эллипсоида KF. В то же время флексия голени резко отклоняется от нормальной: оно происходит вокруг резко отклоненной оси ее сгибания IC.

На фиг.4 схематически изображена клиническая картина положения согнутой голени, а на фиг.5 – положения согнутого бедра при больших величинах наружно-ротационных контрактур. На приведенных чертежах показано, что направление сгибания голени FC значительно отклонено от сагиттальной плоскости на , в то время как направление сгибания бедра от этой же плоскости, как уже говорилось выше, намного меньше (т.е. <).

Как показывает клинический опыт, даже после множественных миотенотомий, осуществляемых с целью устранения контрактур при операциях по поводу коксартроза, спустя некоторое время начинает проявляться тенденция к их рецидиву. И, в частности, к наружно-ротационной. А на месте субкутанно тенотомированных в паховой области аддукторов, на базе имеющей место гематомы, нередко появляется рубцовый тяж, ведущий к рецидиву приведения.

При операциях, предусматривающих сохранение головки, может прогрессировать деформация, происходит развитие фиброзного анкилоза с сохраняющимся болевым синдромом. После эндопротезирования шаровидная головка протеза также не всегда может избавить больного от развития контрактур.

В качестве прототипа может быть представлен любой эндопротез тазобедренного сустава со сферической головкой.

Сущность изобретения состоит в совокупности общих с прототипом и отличительных признаков, обеспечивающих достижение технического результата, т.е. снижение вероятности рецидива контрактур и улучшение результатов лечения.

Заключается эта сущность в том, что головка эндопротеза имеет форму эллипсоида, при этом длинная его ось располагается на пересечении горизонтальной и фронтальной плоскостей, одна короткая его ось располагается на пересечении сагиттальной и фронтальной плоскостей, вторая короткая ось – на пересечении сагиттальной и горизонтальной плоскостей, а контактная поверхность вертлужной впадины конгруэнтна поверхности головки,

Эллипсоидная форма головки эндопротеза обеспечивает сохранение наиболее физиологически необходимых движений в тазобедренном суставе вокруг длинной оси эллипсоидной головки.

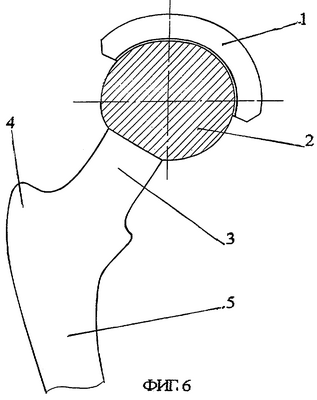

Эндопротез изображен на фиг.6. Он содержит вертлужную впадину 1, головку 2 эллипсоидной формы, шейку 3, вертельный отдел 4 и ножку 5. При этом плоскость фронтального сечения головки и ножки является общей.

Устройство используют следующим образом. Производят закрытую тенотомию натянутых при отведенной конечности сухожилий аддукторов в паховой области. Затем одним из существующих хирургических доступов обнажают область тазобедренного сустава, иссекая по ходу операции рубцово измененные параартикудярные ткани и капсулу сустава. Формируют костное ложе для вертлужной впадины в области таза (на месте патологически измененной впадины). Формируют ложе в костномозговом канале бедра под ножку эндопротеза. Вертлужную впадину и ножку эндопротеза ориентируют таким образом, чтобы обеспечить флексию бедра в сагиттальной плоскости. После вправления головки во впадину рану послойно ушивают. Послеоперационное ведение – обычное как для перенесших эндопротезирование тазобедренного сустава.

Источники информации

1. Гафаров Х.З. Лечение детей и подростков с ортопедическими заболеваниями нижних конечностей. Казань, Таткнигоиздат, 1995, 384 стр.

2. Гафаров Х.З., Гиммедьфарб А.Л. Механизм деформаций проксимального отдела бедренной кости при заболеваниях тазобедренного сустава в возрастном аспекте. В кн.: Профилактика и лечение ортопедических заболеваний у детей. Науч. труды Каз.гос.мед.ин-та, Казань, 1987, с.13-25.

3. Himmelfarb A.L. Niektore aspekty przykurczow stawu w koksartrozie. Chir.narz.ruchu ortop.pol., 1988, L111, 4, 274-280.

Формула изобретения

Эндопротез тазобедренного сустава, содержащий вертлужную впадину, головку, шейку, вертельный отдел и ножку, отличающийся тем, что головка имеет форму эллипсоида, при этом длинная ось эллипсоида располагается на пересечении горизонтальной и фронтальной плоскостей, одна короткая его ось располагается на пересечении сагиттальной и фронтальной плоскостей, а вторая короткая ось – на пересечении сагиттальной и горизонтальной плоскостей, при этом контактная поверхность вертлужной впадины конгруэнтна поверхности головки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.06.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
