Патент на изобретение №2282351

(54) ДОЖДЕВАЛЬНАЯ МАШИНА

(57) Реферат:

Изобретение относится к дождевальной технике. Каждая опора дождевальной машины закреплена на сателлите, жестко связанном с активатором, который приводится в движение посредством двух гидроцилиндров, один из которых жестко соединен с рамой, второй соединен шарнирно, причем работа гидроцилиндров смещена относительно друг друга. Изобретение позволяет снизить негативные воздействия на почву. 3 ил.

Изобретение относится к дождевальным машинам.

Известны дождевальные машины, включающие неподвижную опору, трубопровод водопроводящий и тележку самодвижущую (А.Н.Цепляев, B.C.Новохатский. «Современные широкозахватные дождевальные машины». – Волгоград: 1997, стр.23 – прототип).

Недостатками этих машин являются негативные воздействия на почву, создание непрерывной колеи, приводящей к эрозии почвы.

Техническая задача предлагаемого изобретения состоит в снижении воздействия на почву.

Поставленная техническая задача достигается тем, что опора закреплена на сателлитах, жестко связанных с активатором, который приводится в волнообразное движение посредством двух гидроцилиндров, один из которых жестко соединен с рамой, а второй – шарнирно, и отличающийся тем, что работа гидроцилиндров смещена относительно друг друга.

Смещение работы гидроцилиндров относительно друг друга происходит известными золотниковыми устройствами, обеспечивающими смещение во времени начала подачи воды в гидроцилиндры.

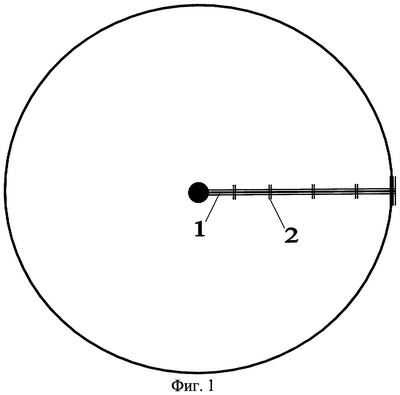

На фиг.1 показан общий вид дождевальной машины.

На фиг.2 – схема шагающей опоры.

На фиг.3 – гидравлическая схема работы гидроцилиндров.

Машина включает трубопровод 1; шагающее устройство 2, соединенное с трубопроводом; раму 3; шарниром 4 закреплен гидроцилиндр 5 и жестко закреплен гидроцилиндр 6, с которым и посредством шарниров 7 и 8 соединен активатор 9, к активатору крепится сателлит 10 с закрепленной на нем опорой 11.

Гидропривод цилиндров состоит из нагнетательной магистрали 12, по которой вода от трубопровода 1 подходит к золотниковому устройству 13 и 14. От золотникового устройства по трубопроводам 15 и 16 вода сообщается с верхней и нижней полостями гидроцилиндра, по трубопроводу 17 вода идет на слив.

Устройство работает следующим образом.

Вода под давлением из трубопровода 1 подается в силовые гидроцилиндры 5, 6, воздействующие через шарниры 7 и 8 на активатор 9. Так как подача воды в гидроцилиндры смещена, то это приводит к тому, что активатор совершает смещенные по фазе колебания, в результате которых опора 11, соединенная через сателлит 10 с активатором 9, описывает полизоидную траекторию, благодаря чему дождевальная машина, попеременно переставляя опоры, перемещается. При перемещении на поле отсутствует непрерывная колея, что исключает образование стока воды и эрозии почвы, уменьшается травмирование растений.

Формула изобретения

Дождевальная машина, включающая трубопровод с насадками и опоры, отличающаяся тем, что каждая опора закреплена на сателлите, жестко связанном с активатором, имеющим возможность перемещаться посредством двух гидроцилиндров, один из которых жестко соединен с рамой, второй – шарнирно, при этом работа гидроцилиндров смещена относительно друг друга.
