(54) СПОСОБ ТЕРМОСТАТИРОВАНИЯ ГИРОСКОПА В ПРОТОЧНОМ ТЕРМОСТАТЕ

(57) Реферат:

Изобретение относится к системам регулирования температуры и может быть использовано в гироскопическом приборостроении для повышения точности термостабилизации чувствительных элементов. Сущность изобретения: непрерывно подогревают термодатчик системы термостатирования теплоносителя постоянной мощностью, определяемой при настройке из условия, чтобы температура термодатчика изменялась при изменении расхода на такую же величину, что и температура чувствительного элемента. Ввиду подогрева температура термодатчика становится зависимой от интенсивности обдува, что позволяет системе термостабилизации за счет изменения температуры теплоносителя поддерживать температуру гироскопического чувствительного элемента постоянной при изменении расхода. Техническим результатом является повышение точности термостабилизации гироскопических чувствительных элементов в проточном термостате при флуктуации расхода теплоносителя. 1 ил.

Изобретение относится к системам регулирования температуры и может быть использовано в гироскопическом приборостроении для повышения точности термостабилизации гироскопов.

Сущность изобретения заключается в повышении точности термостабилизации гироскопов в проточном термостате при флуктуациях расхода теплоносителя.

Данное изобретение отличается от прототипа тем, что в нем предлагается не стабилизировать расход теплоносителя, а применить тепловую компенсацию флуктуации расхода.

Задачей изобретения является повышение точности термостабилизации гироскопа в проточном термостате при флуктуации расхода теплоносителя.

Решается задача путем замены обычного термодатчика системы стабилизации температуры теплоносителя термодатчиком, подогреваемым постоянной мощностью. При подогреве постоянной мощностью термодатчик становится чувствительным не только к изменению температуры теплоносителя, но и к изменению расхода. Необходимую величину мощности подогрева термодатчика подбирают таким образом, чтобы температура термодатчика изменялась при изменении расхода на такую же величину, что и температура термостатируемого гироскопа. Это может быть осуществлено как расчетным, так и экспериментальным путем. Поддерживая температуру подогреваемого термодатчика постоянной, система термостабилизации будет тем самым поддерживать постоянной и температуру термостатируемого гироскопа при изменениях расхода. Температура теплоносителя в этом случае уже не будет постоянной, а будет меняться так, чтобы скомпенсировать тепловое воздействие на гироскоп флуктуации расхода.

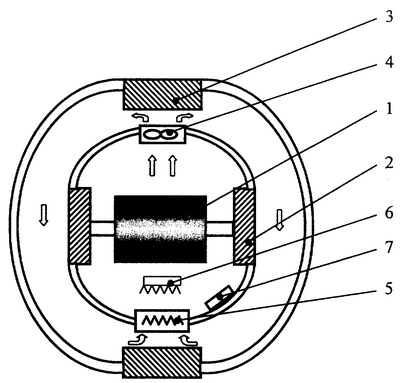

Сущность изобретения поясняется чертежом, где:

1 – гироскоп, установленный в карданов подвес и выделяющий тепловую мощность;

2 – внутреннее кольцо карданова подвеса с металлическими экранами;

3 – наружное кольцо карданова подвеса с металлическими экранами;

4 – электровентилятор;

5 – электронагреватель системы термостабилизации теплоносителя;

6 – термодатчик системы термостабилизации с введенным в него постоянным подогревом;

7 – автоматический регулятор температуры.

Работа системы термостабилизации осуществляется следующим образом. Электровентилятор 4 осуществляет прокачку теплоносителя около гироскопа 1 по замкнутому контуру: от электровентилятора 4 теплоноситель поступает в полость, образованную между экранами внутреннего 2 и наружного 3 колец карданова подвеса, далее всасывается в отверстие на экране внутреннего кольца 2, после чего последовательно обдувает электронагреватель 5, подогреваемый термодатчик 6 и гироскоп 1 и вновь поступает на электровентилятор 4. Автоматический регулятор 7 сравнивает текущую температуру термодатчика 6 с заданной и по результату сравнения изменяет мощность на электронагревателе 5 так, чтобы привести температуру термодатчика 6 к заданной путем изменения температуры теплоносителя. При уменьшении расхода теплоносителя температура гироскопа 1 увеличивается (из-за уменьшения теплоотдачи), также увеличивается и температура подогреваемого термодатчика 6 (температура неподогреваемого термодатчика не изменилась бы). Вследствие этого, автоматический регулятор 7 уменьшает мощность электронагревателя 5 так, чтобы вернуть температуру термодатчика 6 к заданной, в результате температура теплоносителя понижается, а температура гироскопа 1 принимает прежнее значение. Аналогично такая система термостатирования компенсирует понижение температуры гироскопа 1, вызванное увеличением расхода теплоносителя.

Формула изобретения

Способ термостатирования гироскопа в проточном термостате, заключающийся в обдуве гироскопа термостабилизированным теплоносителем, отличающийся тем, что дополнительно производят постоянный подогрев термодатчика системы термостатирования теплоносителя мощностью, которую подбирают таким образом, чтобы температура термодатчика изменялась при изменении расхода теплоносителя на такую же величину, что и температура термостатируемого гироскопа.
