Патент на изобретение №2282137
|
||||||||||||||||||||||||||
(54) СПОСОБ УТИЛИЗАЦИИ БОЕПРИПАСА
(57) Реферат:
Изобретение относится к области утилизации взрывчатых веществ из боеприпасов, подлежащих расснаряжению при снятии с вооружения. Способ заключается в последовательном воспламенении огнепроводного шнура, порохового заряда, ветоши, пропитанной бензином, и промежуточной шашки, которая поджигает взрывчатое вещество заряда утилизируемого боеприпаса. При утилизации боеприпаса шарообразной формы он устанавливается на ложементе с наклоном заливной горловины от 30 до 45 градусов к горизонту. Изобретение обеспечивает надежное воспламенение взрывчатого вещества заряда, его полное выгорание и вытекание расплава из корпуса. 1 з.п. ф-лы, 1 ил.
Изобретение относится к области утилизации взрывчатых материалов, извлекаемых из боеприпасов, и может быть использовано для улучшения экологической обстановки и повышения безопасности работ при расснаряжении боеприпасов. Утилизация боеприпасов, снимаемых с вооружения, производится различными способами и методами. Одним из распространенных способов является способ уничтожения подрывом накладного заряда. При таком способе наносится экологический и экономический ущерб, которые при массовом уничтожении достигают значительных величин [1]. Известны способы расснаряжения боеприпасов в заводских условиях. Такой способ, во-первых, экономически затратен, во-вторых, не всегда применим из-за конструктивных особенностей боеприпасов. В последние годы достаточно широко применяется способ сжигания [2, 3] и выплавления взрывчатого вещества заряда боеприпаса [4]. При таком способе расснаряжение производится в местах хранения и не требует дорогостоящей транспортировки. Этот способ предусматривает установку боеприпаса на ложемент, подвод тепла, достаточного для возгорания взрывчатого вещества и одновременного его плавления. Однако этот способ еще недостаточно надежен с технологической точки зрения: имеют место срыв горения и неполное выплавление взрывчатого вещества. В этом случае проведение повторной операции является взрывоопасной. Целью изобретения является повышение надежности воспламенения взрывчатого вещества заряда боеприпаса без перехода в детонацию и обеспечение полноты выплавления заряда взрывчатого вещества из боеприпаса. Поставленная цель достигается выбором режима поджига взрывчатого вещества заряда, включающего поэтапно поджиг порохового заряда от огнепроводного шнура, далее от порохового заряда – ветошь, пропитанная топливом, например бензином, от нее воспламенение тротиловой шашки и далее поджиг собственного заряда взрывчатого вещества боеприпаса. Каждый из этих элементов надежно воспламеняется от предыдущего и надежно поджигает следующий. Для обеспечения полноты возгорания и вытекания расплавленного взрывчатого вещества из боеприпаса, преимущественно шарообразной формы, его располагают на ложементе под некоторым углом относительно заливного отверстия. При углах, отличных от оптимального в большую и меньшую сторону, наблюдается либо срыв горения и плавления, либо остаточный расплав в корпусе боеприпаса. На одном из объектов Минобороны РФ указанный способ апробирован при утилизации нескольких десятков боевых частей зенитно-ракетного комплекса С-200. В процессе расснаряжения получен оптимальный угол от 30 до 45 градусов наклона отверстия к горизонту. В частности, при этих работах зафиксировано интенсивное горение взрывчатого вещества боеприпаса комплекса С-200 в течение 25 минут и спад интенсивности еще в течение 3 минут. После осмотра корпусов боеприпасов остатков взрывчатого вещества не обнаружено и сами корпуса были пригодны для последующей обработки. Сущность проведенных работ поясняется чертежом. Утилизируемый боеприпас в корпусе (1) устанавливается на ложементе (2) под углом Огнепроводный шнур выбирался длиной, устанавливаемой мерами безопасности. Параметры остальных элементов получены в ходе практической отработки предлагаемого способа. Отказов или неполного срабатывания не наблюдалось. Источники информации 1. Способ разрушения изделий из взрывчатых веществ с одновременной утилизацией взрывчатых веществ. Патент РФ №1795962, БИ №6, 1993. 2. Способ нейтрализации продуктов сгорания зарядов твердого ракетного топлива на основе перхлората аммония. Патент РФ №1799373, БИ №8, 1993. 3. Способ утилизации зарядов смесевого твердого ракетного топлива на основе перхлората аммония. А.С. СССР №1819882, БИ №21, 1993. 4. Куприненок В.М. и др. Использование утилизируемых ВВ боеприпасов для получения конверсионных ВВ непосредственно в процессе расснаряжения. Записки Горного института, т.148 ч.1, С-П6, 2001, с.192-197.
Формула изобретения
Способ утилизации боеприпаса, преимущественно шарообразной формы с заливной горловиной, включающий установку боеприпаса на ложемент и поджиг заряда взрывчатого вещества, отличающийся тем, что боеприпас устанавливают на ложементе с наклоном заливной горловины от 30 до 45° к горизонту, а поджиг осуществляют посредством последовательно примыкающих один к другому огнепроводного шнура, порохового заряда, ветоши, пропитанной топливом, например бензином, промежуточной шашки взрывчатого вещества и заряда взрывчатого вещества боеприпаса.
РИСУНКИ
|
||||||||||||||||||||||||||

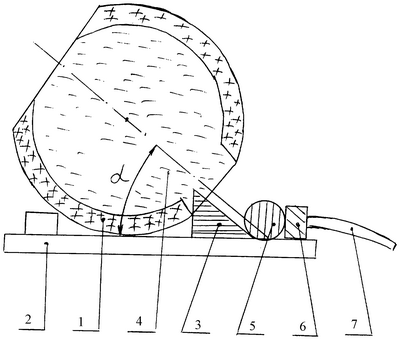

=30-45° к горизонту. Промежуточная шашка (3) непосредственно соприкасалась с взрывчатым веществом заряда (4) боеприпаса. К промежуточной шашке примыкает ветошь (5), пропитанная бензином, заряд пироксилинового пороха (6), а к нему – огнепроводный шнур (7).
