Патент на изобретение №2282079

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2282079 (13) C1
(51) МПК

F16F15/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2005106800/11, 14.03.2005

(24) Дата начала отсчета срока действия патента:

14.03.2005

(46) Опубликовано: 20.08.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1153144 A1, 30.04.1985. SU 1668773 A1, 07.08.1991. US 4101102 А, 18.07.1978. GB 1285006 A, 09.08.1972.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) ИНЕРЦИОННЫЙ ВИБРОИЗОЛЯТОР

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано для виброизоляции технологического оборудования. Сущность изобретения заключается в том, что инерционный виброизолятор содержит соединяемый с основанием посредством вертикальной стойки и упругого элемента рычаг. Основание и рычаг выполнены в виде горизонтальных полок, один из концов которых отогнут перпендикулярно ее длине. Вертикальная стойка выполнена в виде двух планок, соединенных шпильками, в которой закреплены одними из своих концов, отогнутыми перпендикулярно их длине, основание и рычаг. На другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства. Упругий элемент размещен между горизонтальной полкой и рычагом. Техническим результатом является повышение эффективности виброизоляции путем снижения собственной частоты колебаний виброизолируемого объекта. 1 з.п. ф-лы, 2 ил.

Изобретение относится к общему машиностроению, в частности к средствам виброизоляции технологического стационарного оборудования.

Наиболее близким техническим решением по технической сущности и достигаемому результату является виброизолятор инерционный рычажного типа, содержащий соединяемый с основанием посредством шарнира и упругой связи рычаг, закрепленную на одном из его концов дополнительную массу и амортизатор, соединяющий рычаг с виброизолируемым объектом (а.с. СССР №1153144, кл. F 16 F 15/02, 1983 г. – прототип).

Недостатком прототипа является сравнительно невысокая эффективность виброизоляции.

Технический результат изобретения – повышение эффективности пространственной виброизоляции путем снижения собственной частоты колебаний виброизолируемого объекта.

Это достигается тем, что в инерционном виброизоляторе, содержащем соединяемый с основанием посредством вертикальной стойки и упругого элемента рычаг, основание и рычаг выполнены в виде горизонтальных полок, один из концов которых отогнут перпендикулярно ее длине, а вертикальная стойка выполнена в виде двух планок, соединенных шпильками, в которой закреплены одними из своих концов, отогнутыми перпендикулярно их длине, основание и рычаг, причем на другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства, а упругий элемент размещен между горизонтальной полкой и рычагом, а внутренняя поверхность планок вертикальной стойки, в месте контакта с основанием и рычагом, выполнена в сечении треугольного профиля со скругленной вершиной, обращенной к поверхности отогнутых концов основания и рычага.

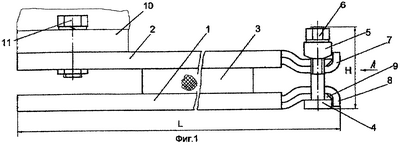

На фиг.1 изображен общий вид предлагаемого виброизолятора, а на фиг.2 – вид А фиг.1.

Инерционный виброизолятор содержит основание 1 и рычаг 2, выполненные в виде горизонтальных полок, один из концов которых соответственно 8 и 7 отогнут перпендикулярно ее длине, а вертикальная стойка 6 выполнена в виде двух планок 4 и 5, соединенных шпильками с гайками 6, в которой закреплены одними из своих концов 8 и 7, отогнутыми перпендикулярно их длине, соответственно основание и рычаг, причем на другом конце рычага крепится виброизолируемый объект 10 посредством фиксирующего устройства 11, а упругий элемент 3 размещен между горизонтальной полкой 1 и рычагом 2.

Внутренняя поверхность планок 4 и 5 вертикальной стойки 6, в месте контакта с основанием 1 и рычагом 2, выполнена в сечении треугольного профиля 9 со скругленной вершиной, обращенной к поверхности отогнутых концов соответственно основания 1 и рычага 2.

Инерционный виброизолятор работает следующем образом.

Собственная частота колебаний системы определяется массой виброизолируемого объекта 10 и соотношением плеч рычага 2 от оси упругого элемента 3 до оси приложения нагрузки от виброизолируемого объекта 10, а также от оси упругого элемента 3 и оси вертикальной стойки 6. Такое расположение упругого элемента 3 позволяет уменьшить жесткость виброизолятора в целом, поскольку перемещений объекта во столько раз больше перемещения верхнего фланца упругого элемента 3, во сколько раз больше отношение плеч рычага от оси приложения нагрузки до оси вертикальной стойки 6 и от оси виброизолируемого объекта 10 до оси упругого элемента 3. Крепление виброизолируемого объекта 10 к рычагу 2 осуществляется с помощью фиксирующего упругого устройства 11.

Предложенная конструкция виброизолятора эффективна, проста в изготовлении и надежна в работе.

Формула изобретения

1. Инерционный виброизолятор, содержащий соединяемый с основанием посредством вертикальной стойки и упругого элемента рычаг, отличающийся тем, что основание и рычаг выполнены в виде горизонтальных полок, один из концов которых отогнут перпендикулярно ее длине, а вертикальная стойка выполнена в виде двух планок, соединенных шпильками, в которой закреплены одними из своих концов, отогнутыми перпендикулярно их длине, основание и рычаг, причем на другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства, а упругий элемент размещен между горизонтальной полкой и рычагом.

2. Инерционный виброизолятор по п.1, отличающийся тем, что внутренняя поверхность планок вертикальной стойки в месте контакта с основанием и рычагом выполнена в сечении треугольного профиля со скругленной вершиной, обращенной к поверхности отогнутых концов основания и рычага.
