Патент на изобретение №2282078

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2282078 (13) C1
(51) МПК

F16F15/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2005106798/11, 14.03.2005

(24) Дата начала отсчета срока действия патента:

14.03.2005

(46) Опубликовано: 20.08.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1153144 A1, 30.04.1985. SU 1668773 A1, 07.08.1991. US 4101102 А, 18.07.1978. GB 1285006 А, 09.08.1972.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU),
Шестернинов Александр Владимирович (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) ВИБРОИЗОЛЯТОР ИНЕРЦИОННЫЙ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано для виброизоляции технологического оборудования. Сущность изобретения заключается в том, что виброизолятор инерционный содержит соединяемый с основанием посредством шарнира и упругого элемента рычаг. Основание выполнено в виде горизонтальной полки, один из концов которой отогнут перпендикулярно ее длине, и вертикальной стойки. Вертикальная стойка выполнена в виде замкнутого короба, в котором посредством винтов закреплены одними из своих концов, которые отогнуты перпендикулярно их длине, горизонтальная полка и рычаг, один из концов которого также отогнут перпендикулярно его длине. На другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства. Упругий элемент размещен между горизонтальной полкой и рычагом. Техническим результатом является повышение эффективности пространственной виброизоляции путем снижения собственной частоты колебаний виброизолируемого объекта. 2 з.п. ф-лы, 2 ил.

Изобретение относится к общему машиностроению, в частности к средствам виброизоляции технологического стационарного оборудования.

Наиболее близким техническим решением по технической сущности и достигаемому результату является виброизолятор инерционный рычажного типа, содержащий соединяемый с основанием посредством шарнира и упругой связи рычаг, закрепленную на одном из его концов дополнительную массу и амортизатор, соединяющий рычаг с виброизолируемым объектом (а.с. СССР №1153144, кл. F 16 F 15/02, 1983 – прототип).

Недостатком прототипа является сравнительно невысокая эффективность виброизоляции.

Технический результат изобретения – повышение эффективности пространственной виброизоляции путем снижения собственной частоты колебаний виброизолируемого объекта.

Это достигается тем, что в виброизоляторе инерционном, содержащем соединяемый с основанием посредством шарнира и упругого элемента рычаг, основание выполнено в виде горизонтальной полки, один из концов которой отогнут перпендикулярно ее длине, и вертикальной стойки, выполненной в виде замкнутого короба, в котором посредством винтов закреплены одними из своих концов, которые отогнуты перпендикулярно их длине, горизонтальная полка и рычаг, один из концов которого также отогнут перпендикулярно его длине, а на другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства, а упругий элемент размещен между горизонтальной полкой и рычагом, а на рычаге в месте его контакта с упругим элементом выполнены ребра жесткости, причем внутренняя поверхность короба в месте контакта с горизонтальной полкой и рычагом выполнена в сечении треугольного профиля.

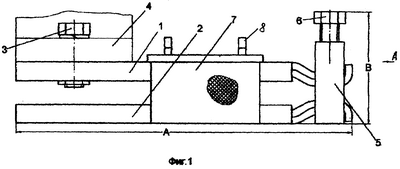

На фиг.1 изображен общий вид предлагаемого виброизолятора инерционного, а на фиг.2 – вид А фиг.1.

Виброизолятор инерционный содержит основание 2, выполненное в виде горизонтальной полки, один из концов которой отогнут перпендикулярно ее длине, и вертикальной стойки 5, выполненной в виде замкнутого короба, в котором посредством винтов 6 закреплены одними из своих концов, которые отогнуты перпендикулярно их длине, горизонтальная полка 2 и рычаг 1, один из концов которого также отогнут перпендикулярно его длине, а на другом конце рычага крепится виброизолируемый объект 4 посредством фиксирующего устройства 3, а упругий элемент 7 размещен между горизонтальной полкой 2 и рычагом 1. На рычаге 1, в месте его контакта с упругим элементом 7, выполнены ребра жесткости 8. Внутренняя поверхность короба 5, в месте контакта с горизонтальной полкой 2 и рычагом 1, выполнена в сечении треугольного профиля.

Виброизолятор работает следующим образом.

Собственная частота колебаний системы определяется массой виброизолируемого объекта 4 и соотношением плеч рычага 1 от оси упругого элемента 7 до оси приложения нагрузки от виброизолируемого объекта 4, а также от оси упругого элемента 7 и оси короба 5. Такое расположение упругого элемента 7 позволяет уменьшить жесткость виброизолятора в целом, поскольку перемещение объекта во столько раз больше перемещения верхнего фланца упругого элемента 7, во сколько раз больше отношение плеч рычага от оси приложения нагрузки до оси короба 5 и от оси виброизолируемого объекта 4 до оси упругого элемента 7. Крепление виброизолируемого объекта 4 к рычагу 1 осуществляется с помощью фиксирующего упругого устройства 3.

Предложенная конструкция виброизолятора эффективна, проста в изготовлении и надежна в работе.

Формула изобретения

1. Виброизолятор инерционный, содержащий соединяемый с основанием посредством шарнира и упругого элемента рычаг, отличающийся тем, что основание выполнено в виде горизонтальной полки, один из концов которой отогнут перпендикулярно ее длине, и вертикальной стойки, выполненной в виде замкнутого короба, в котором посредством винтов закреплены одними из своих концов, которые отогнуты перпендикулярно их длине, горизонтальная полка и рычаг, один из концов которого также отогнут перпендикулярно его длине, а на другом конце рычага крепится виброизолируемый объект посредством фиксирующего устройства, а упругий элемент размещен между горизонтальной полкой и рычагом.

2. Виброизолятор инерционный по п.1, отличающийся тем, что на рычаге в месте его контакта с упругим элементом выполнены ребра жесткости.

3. Виброизолятор инерционный по п.1, отличающийся тем, что внутренняя поверхность короба в месте контакта с горизонтальной полкой и рычагом выполнена в сечении треугольного профиля.

РИСУНКИ
