Патент на изобретение №2282076

(54) ВИБРОИЗОЛЯТОР С ДЕМПФЕРОМ СУХОГО ТРЕНИЯ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков. Сущность изобретения заключается в том, что виброизолятор с демпфером сухого трения содержит цилиндрическую винтовую пружину, корпус и демпфер сухого трения. Корпус выполнен в виде двух оппозитно расположенных относительно торцев цилиндрической винтовой пружины верхней и нижней полых гильз Т-образной формы, фиксирующих цилиндрическую винтовую пружину своей торцевой поверхностью. Демпфер сухого трения выполнен в виде втулки из фрикционного материала, расположенной между внешней поверхностью верхней гильзы и внутренней поверхностью нижней гильзы, которая выполнена упругой и с требуемым усилием прижимает втулку из фрикционного материала к внешней поверхности верхней гильзы. Техническим результатом является повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объекту является пружинный виброизолятор по авторскому свидетельству СССР №1401194, F 16 F 15/06, 1986 (прототип), содержащий упругий элемент в виде цилиндрической пружины, один торец которой опирается на основание корпуса, а другой взаимодействует с маятниковым подвесом.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе с сухим трением, содержащем упругий элемент, корпус и демпфер сухого трения, корпус выполнен в виде двух оппозитно расположенных относительно торцев цилиндрической винтовой пружины верхней и нижней полых гильз Т-образной формы, фиксирующих пружину своей торцевой поверхностью, а демпфер сухого трения выполнен в виде втулки из фрикционного материала, расположенной между внешней поверхностью верхней гильзы и внутренней поверхностью нижней гильзы, которая выполнена упругой и с требуемым усилием прижимает втулку из фрикционного материала к внешней поверхности верхней гильзы.

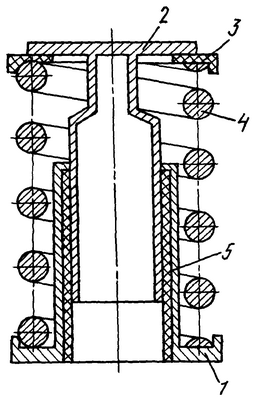

На чертеже представлен фронтальный разрез предлагаемого виброизолятора.

Виброизолятор с демпфером сухого трения содержит упругий элемент 4, корпус 1 и демпфер сухого трения 5. Корпус выполнен в виде двух оппозитно расположенных относительно торцев цилиндрической винтовой пружины 4 верхней 2 и нижней 1 полых гильз Т-образной формы, фиксирующих пружину 4 своей торцевой поверхностью. На торце верхней гильзы 2 закреплена упругая втулка 3 с жесткостью, превосходящей жесткость пружины 4 в десять раз. Демпфер сухого трения выполнен в виде втулки 5 из фрикционного материала, расположенной между внешней поверхностью верхней гильзы 2 и внутренней поверхностью нижней гильзы 1, которая выполнена упругой и с требуемым усилием прижимает втулку 5 из фрикционного материала к внешней поверхности верхней гильзы 2.

Виброизолятор работает следующим образом.

При колебаниях виброизолируемого объекта на гильзе 2 пружина 4 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий. Демпфирование колебаний осуществляется за счет трения фрикционной втулки 5 о внешнюю поверхность гильзы 2. За счет такой схемы выполнения подвеса обеспечивается дополнительная пространственная виброизоляция оборудования по всем шести направлениям колебаний (по трем координатным осям х, у, z и поворотным колебаниям вокруг этих осей).

Предложенная конструкция виброизолятора является эффективной, а также отличается простотой при монтаже и эксплуатации.

Формула изобретения

Виброизолятор с демпфером сухого трения, содержащий цилиндрическую винтовую пружину, корпус и демпфер сухого трения, отличающийся тем, что корпус выполнен в виде двух оппозитно расположенных относительно торцев цилиндрической винтовой пружины верхней и нижней полых гильз Т-образной формы, фиксирующих цилиндрическую винтовую пружину своей торцевой поверхностью, а демпфер сухого трения выполнен в виде втулки из фрикционного материала, расположенной между внешней поверхностью верхней гильзы и внутренней поверхностью нижней гильзы, которая выполнена упругой и с требуемым усилием прижимает втулку из фрикционного материала к внешней поверхности верхней гильзы.

РИСУНКИ
