Патент на изобретение №2282075

(54) ПРУЖИННЫЙ ВИБРОИЗОЛЯТОР С СУХИМ ТРЕНИЕМ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков. Сущность изобретения заключается в том, что пружинный виброизолятор с сухим трением содержит пружину, корпус и демпфер сухого трения. Корпус выполнен в виде полой вертикальной стойки, взаимодействующей с Т-образной платформой, упруго связанной о демпфером сухого трения, выполненным в виде втулки, внутренняя поверхность которой через подпружиненные фрикционные элементы взаимодействует с внешней поверхностью стойки, а на ее внешней поверхности закреплена пружина, опирающаяся на основание стойки. Между взаимодействующими поверхностями втулки и стойки размещен буферный ограничительный элемент, жесткость которого в пять раз выше жесткости пружины. Техническим результатом является повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объему является пружинный виброизолятор по авторскому свидетельству СССР №1401194, F 16 F 15/06, 1986 г. (прототип), содержащий упругий элемент в виде цилиндрической пружины, один торец которой опирается на основание корпуса, а другой взаимодействует с маятниковым подвесом.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в пружинном виброизоляторе с сухим трением, содержащим упругий элемент, корпус и демпфер сухого трения, корпус выполнен в виде полой вертикальной стойки, взаимодействующей с Т-образной платформой, упруго связанной с демпфером сухого трения, выполненным в виде втулки, внутренняя поверхность которой через подпружиненные фрикционные элементы взаимодействует с внешней поверхностью стойки, а на ее внешней поверхности закреплена пружина, опирающаяся на основание стойки, причем между взаимодействующими поверхностями втулки и стойки размещен буферный ограничительный элемент, жесткость которого в пять раз выше жесткости пружины.

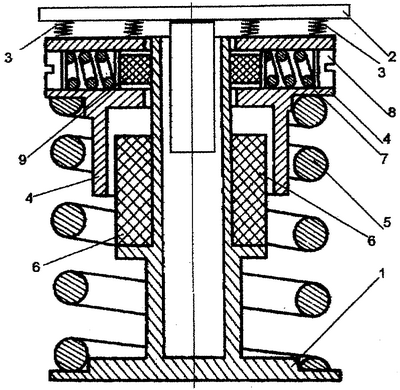

На чертеже представлен фронтальный разрез предлагаемого виброизолятора.

Пружинный виброизолятор с сухим трением содержит упругий элемент 5, корпус 1 и демпфер сухого трения 4, Корпус 1 выполнен в виде полой вертикальной стойки, взаимодействующей с Т-образной платформой 2, упруго связанной посредством упругих элементов 3 с демпфером сухого трения, выполненным в виде втулки 4, внутренняя поверхность которой через подпружиненные пружинами 7 фрикционные элементы 9 взаимодействует с внешней поверхностью стойки 1, а винты 8 служат для регулировки сил трения.

На внешней поверхности втулки 4 закреплена пружина 5, опирающаяся на основание 1 стойки, причем между взаимодействующими поверхностями втулки 4 и стойки 1 размещен буферный ограничительный элемент 6, жесткость которого в пять раз выше жесткости пружины.

Виброизолятор работает следующим образом.

При колебаниях виброизолируемого объекта на платформе 2 пружина 5 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий. Демпфирование колебаний осуществляется за счет трения фрикционных элементов 9 о внутреннюю поверхность стойки 1. За счет такой схемы выполнения подвеса обеспечивается дополнительная пространственная виброизоляция оборудования по всем шести направлениям колебаний (по трем координатным осям х, у, z и поворотным колебаниям вокруг этих осей).

Предложенная конструкция виброизолятора является эффективной, а также отличается простотой при монтаже и эксплуатации.

Формула изобретения

Пружинный виброизолятор с сухим трением, содержащий пружину, корпус и демпфер сухого трения, отличающийся тем, что корпус выполнен в виде полой вертикальной стойки, взаимодействующей с Т-образной платформой, упруго связанной с демпфером сухого трения, выполненным в виде втулки, внутренняя поверхность которой через подпружиненные фрикционные элементы взаимодействует с внешней поверхностью стойки, а на ее внешней поверхности закреплена указанная пружина, опирающаяся на основание стойки, причем между взаимодействующими поверхностями втулки и стойки размещен буферный ограничительный элемент, жесткость которого в пять раз выше жесткости пружины.

РИСУНКИ
