Патент на изобретение №2282074

(54) РЕССОРНЫЙ РАВНОЧАСТОТНЫЙ ВИБРОИЗОЛЯТОР

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации. Сущность изобретения заключается в том, что рессорный равночастотный виброизолятор содержит основание, стойку, упругий элемент рессорного типа и опорный узел. Упругий элемент рессорного типа выполнен переменного сечения во взаимно перпендикулярных плоскостях. Площадь сечения увеличивается от опорного узла, на котором крепится виброизолируемый объект, к стойке, в которой жестко фиксируется другой конец упругого элемента. Техническим результатом является повышение эффективности виброизоляции за счет обеспечения равночастотности. 1 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорный, содержащий основание, стойку, упругие элементы рессорного типа и опорные узлы по а.с. СССР №1590759, F 16 F 7/08 от 29.12.88.

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции при изменении массы виброизолируемого объекта.

Целью изобретения является повышение эффективности виброизоляции за счет обеспечения равночастотности.

Это достигается тем, что в виброизоляторе рессорном, содержащем основание, стойку, упругий элемент рессорного типа и опорный узел, упругий элемент рессорного типа выполнен переменного сечения во взаимно перпендикулярных плоскостях, причем площадь сечения увеличивается от опорного узла, на котором крепится виброизолируемый объект к стойке, в которой жестко фиксируется другой конец упругого элемента.

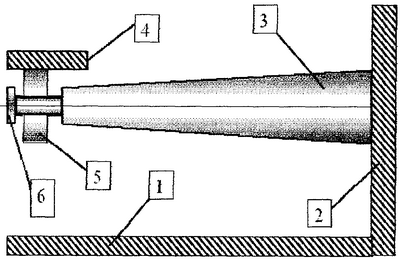

На чертеже изображен общий вид виброизолятора рессорного равночастотного.

Виброизолятор рессорный равночастотный содержит основание 1, стойку 2, упругий элемент рессорного типа 3 и опорный узел 4. Упругий элемент рессорного типа выполнен переменного сечения во взаимно перпендикулярных плоскостях, причем площадь сечения увеличивается от опорного узла 4, на котором крепится виброизолируемый объект к стойке 2, в которой жестко фиксируется другой конец упругого элемента. Боковые стороны упругого элемента ограничены прямыми линиями, идущими под острым углом к оси упругого элемента. Возможны варианты, когда боковые стороны упругого элемента ограничены кривыми линиями второго порядка или “n”-го порядка, которые выполнены так, что обеспечивают уменьшение сечения упругого элемента в сторону опорного узла, на котором крепится виброизолируемый объект (например, параболоид, гиперболоид или тело вращения, образованное линиями “n”-го порядка). Опорный узел 4 выполнен в виде втулки 5, внутренняя поверхность которой контактирует со свободным концом упругого элемента 3. Перемещения втулки 4 ограничиваются упором 6 в виде штифта или стопорной шайбы.

Виброизолятор рессорный равночастотный работает следующим образом.

При вынужденных колебаниях виброизолируемого объекта (на чертеже не показан) возникает динамическая реакция, которая гасится упругим элементом 3 рессорного типа, который одновременно является направляющим устройством при вертикальных и горизонтальных перемещениях виброизолируемого объекта. Равночастотность динамических свойств виброизолятора обеспечивается выполнением у рессорного элемента переменным сечения во взаимно перпендикулярных плоскостях, причем площадь сечения увеличивается от опорного узла 4, на котором крепится виброизолируемый объект к стойке 1, в которой жестко фиксируется другой конец упругого элемента.

Формула изобретения

Виброизолятор рессорный равночастотный, содержащий основание, стойку, упругий элемент рессорного типа и опорный узел, отличающийся тем, что упругий элемент рессорного типа выполнен переменного сечения во взаимно перпендикулярных плоскостях, причем площадь сечения увеличивается от опорного узла, на котором крепится виброизолируемый объект, к стойке, в которой жестко фиксируется другой конец упругого элемента.
