Патент на изобретение №2282073

(54) РЕССОРНЫЙ ВИБРОИЗОЛЯТОР

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации. Сущность изобретения заключается в том, что виброизолятор рессорного типа содержит основание, стойку, упругий элемент рессорного типа и опорные узлы. Упругий элемент выполнен с сечением, переменным в плоскости, проходящей через его ось симметрии, перпендикулярно основанию. Площадь сечения увеличивается от опорной площадки к заделке упругого элемента. Опорная площадка выполнена в виде замкнутого профиля, охватывающего с зазором, обеспечивающим перемещение, конец упругого элемента. Техническим результатом является повышение эффективности виброизоляции за счет обеспечения системе виброизоляции равночастотности. 3 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорного типа, содержащий основание, стойку, упругие элементы рессорного типа и опорные узлы по а.с. СССР №1590759, F 16 F 7/08 от 29.12.88.

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, состоящих из двух частей.

Целью изобретения является повышение эффективности виброизоляции за счет обеспечения системе виброизоляции равночастотности.

Это достигается тем, что в виброизоляторе рессорного типа, содержащем основание, стойку, упругий элемент рессорного типа и опорные узлы, упругий элемент выполнен с сечением, переменным в плоскости, проходящей через его ось симметрии, перпендикулярно основанию, причем площадь сечения увеличивается от опорной площадки к заделке упругого элемента, а опорная площадка выполнена в виде замкнутого профиля, охватывающего с зазором, обеспечивающим перемещение, конец упругого элемента.

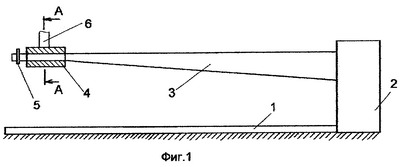

На фиг.1 изображен общий вид виброизолятора рессорного типа, на фиг.2 – разрез А-А опорного узла, на фиг.3 – вариант выполнения стойки и упругого элемента.

Виброизолятор рессорного типа содержит основание 1, стойку 2, упругий элемент рессорного типа 3 с переменной по длине площадью сечения и опорную площадку 6. Опорная площадка 6 выполнена в виде замкнутого профиля 4, охватывающего с зазором, обеспечивающим перемещение, конец упругого элемента 3, причем фиксация площадки 6 осуществляется фиксатором 5. На фиг.3 представлен вариант выполнения стойки, выполненной заодно с основанием, и упругого элемента, профиль которого в плоскости, проходящей через его ось симметрии, образован, по крайней мере, двумя кривыми линиями, обеспечивающими равночастотность, причем площадь сечения упругого элемента возрастает от опорной площадки к заделке упругого элемента. Возможен вариант выполнения упругого элемента составным (на чертеже не показано), когда соединены воедино несколько разной длины рессорных упругих элементов.

Виброизолятор рессорного типа работает следующим образом.

При вынужденных колебаниях виброизолируемого объекта 12 возникает динамическая реакция, которая гасится упругим элементом 1 рессорного типа, который одновременно является направляющим устройством при вертикальных перемещениях объекта 12. Горизонтальная составляющая, возникающая при работе плоской рессоры, компенсируется в опорном узле 11 за счет упругого элемента 7, обеспечивающего пространственную виброизоляцию на высоких частотах. Кроме того, высокочастотная виброизоляция может осуществляться упругими скошенными элементами 5 и 6. Регулировка высоты объекта производится за счет подбора углов скоса скошенных элементов 5 и 6, а также регулировочной гайкой 11 в опорном узле. Предварительный натяг упругих скошенных элементов 5 и 6 создается гайкой, расположенной на резьбовом конце стержня 3.

Формула изобретения

Виброизолятор рессорного типа, содержащий основание, стойку, упругий элемент рессорного типа и опорные узлы, отличающийся тем, что упругий элемент выполнен с сечением, переменным в плоскости, проходящей через его ось симметрии, перпендикулярно основанию, причем площадь сечения увеличивается от опорной площадки к заделке упругого элемента, а опорная площадка выполнена в виде замкнутого профиля, охватывающего с зазором, обеспечивающим перемещение, конец упругого элемента.

РИСУНКИ
