(21), (22) Заявка: 2004138311/03, 27.12.2004
(24) Дата начала отсчета срока действия патента:
27.12.2004
(46) Опубликовано: 20.08.2006
(56) Список документов, цитированных в отчете о поиске:
RU 2191633 С2, 27.10.2002. SU 1036377 A1, 23.08.1983. SU 185276 A1, 27.09.1966. RU 2002120559 А, 20.01.2004. RU 2038153 C1, 27.06.1995. RU 2014456 C1, 15.06.1994. RU 2209676 C1, 10.08.2003. JP 62164505 А, 21.07.1987.
Адрес для переписки:
660025, г.Красноярск, пр. Красноярский рабочий, 95, ГУЦМиЗ, отдел промышленной собственности
|
(72) Автор(ы):
Кисляков Виктор Евгеньевич (RU), Карепанов Артём Викторович (RU), Наймушин Алексей Сергеевич (RU), Кудрявцев Юрий Сергеевич (RU)
(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования “Государственный университет цветных металлов и золота” (RU)
|
(54) УСТРОЙСТВО ДЛЯ РАЗУПРОЧНЕНИЯ ГЛИНИСТЫХ ПЕСКОВ
(57) Реферат:
Изобретение относится к области разработки месторождений полезных ископаемых, в частности к устройствам для разупрочнения глинистых песков природного и техногенного происхождения при скважинном способе отработки. Устройство может быть использовано при обработке глинистых проб песков и шламов, при разупрочнении геологоразведочных проб, а также в химической и строительной отраслях народного хозяйства. Устройство для разупрочнения глинистых песков включает рабочее пространство, вибратор, привод, источник колебаний, систему подачи воды и удаления пульпы. Вибратор выполнен в виде герметичного, полого цилиндра с продольными выемками внутри, эллипсовидными в поперечном сечении, с центром, расположенным за пределами цилиндра, причем длинная ось эллипса расположена под углом А к касательной дна цилиндра в одном направлении, а по продольной оси цилиндра коаксиально установлена труба для отвода пульпы. Технический результат – повышение эффективности разупрочнения и промывки глинистых песков, а также снижение времени их разупрочнения, простота организации удаления пульпы, обеспечение возможности использования устройства при скважинной отработке глинистых золотосодержащих песков. 1 з.п. ф-лы, 5 ил.
Изобретение относится к области разработки месторождений полезных ископаемых, в частности к устройствам для разупрочнения глинистых песков природного и техногенного происхождения при скважинном способе отработки. Устройство может быть использовано при обработке глинистых проб песков и шламов, при разупрочнении геологоразведочных проб, а также в химической и строительной отраслях народного хозяйства.
Известно устройство для промывки глинистых песков, включающее рабочую камеру, вибратор, привод, источник колебаний, загрузочное и разгрузочное приспособление, систему подачи воды и удаления шлама (А.С. СССР №1036377, МПК В 03 В 5/02).
Недостатками данной конструкции являются большие эксплуатационные и капитальные затраты, сложность конструкции.
Наиболее близким по совокупности существенных признаков к заявляемому является устройство для промывки глинистых песков, включающее рабочее пространство, вибратор, привод, источник колебаний, систему подачи воды и удаления шлама (Патент РФ №2191633, МПК В 03 В 5/02).
Недостатками данного устройства является низкая эффективность и большое время разупрочнения, так как малые габариты и шарообразная форма вибратора не обеспечивают эффективное распространение колебаний в разупрочняемом материале.
Основной задачей изобретения является увеличение эффективности разупрочнения и промывки глинистых песков, а также снижение времени их разупрочнения, обеспечение возможности применения устройства при скважинной отработке глинистых золотосодержащих песков путем интенсификации вибрационного воздействия на глинистый материал, увеличение площади распространения колебаний.
Для достижения поставленной задачи в заявленном устройстве для разупрочнения глинистых песков, включающее рабочее пространство, вибратор, привод, систему подачи воды и удаления пульпы, вибратор выполнен в виде герметичного, полого цилиндра с продольными выемками внутри, эллипсовидными в поперечном сечении, с центром, расположенным за пределами цилиндра, причем длинная ось эллипса расположена под углом А к касательной дна цилиндра в одном направлении, а по продольной оси цилиндра коаксиально установлена труба, при этом дно цилиндра с внешней стороны снабжено приспособлением для крепления дополнительного вибратора.
По отношению к прототипу у предлагаемого устройства имеются следующие отличительные признаки: выполнение вибратора в виде герметичного, полого цилиндра с продольными выемками внутри, эллипсовидными в поперечном сечении, с центром, расположенным за пределами цилиндра, причем длинная ось эллипса расположена под углом к касательной дна цилиндра в одном направлении, а по продольной оси цилиндра коаксиально установлена труба, при этом дно цилиндра с внешней стороны снабжено приспособлением для крепления дополнительного вибратора.
Между отличительными признаками и решаемой задачей существует следующая причинно-следственная связь. Вибратор помещен в скважину, его цилиндрическая форма позволяет воздействовать по высоте на глинистые пески. Продольные выемки, эллипсовидной формы в поперечном сечении с центром, расположенным за пределами цилиндра, позволяют аккумулировать волны в одной плоскости. Расположение длинной оси эллипса выемок в поперечном сечении под углом к касательной дна цилиндра в одном направлении позволяет устройству вращаться в одном направлении под воздействием инерционных сил и оказывать вибрационное воздействие в каждой точке скважины. Отвод пульпы происходит через трубу, коаксиально установленную по продольной оси цилиндра. Выполнение дна цилиндра с внешней стороны с приспособлением для крепления дополнительного вибратора позволяет в случае переменной мощности песков отрабатывать скважины различной глубины.
Сущность изобретения поясняется графическими материалами.

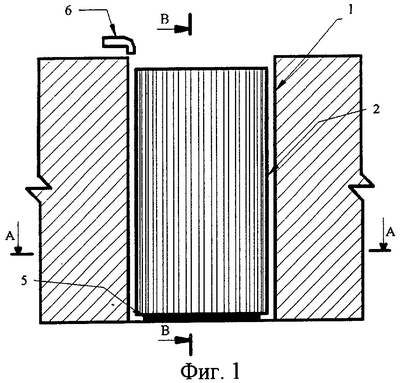

На фиг.1 изображен общий вид устройства для разупрочнения глинистых песков; на фиг.2 – вид сверху; на фиг.3 – разрез по В-В фиг.1; на фиг.4 – разрез по А-А фиг.1; на фиг.5 – продольные выемки, эллипсовидные в поперечном сечении.
Устройство для разупрочнения песков содержит рабочее пространство 1, помещенный в него вибратор в виде герметичного, полого цилиндра 2 с продольными внутренними выемками 3, эллипсовидными в поперечном сечении, с центром, расположенным за пределами цилиндра. Внутри цилиндра установлен источник колебаний 4, к которому подведен привод (не показан), дно цилиндра 2 с внешней стороны снабжено приспособлением 5 для крепления дополнительного вибратора. К скважине 1 установлена труба 6 для подачи воды, а для отвода пульпы по продольной оси цилиндра коаксиально установлена труба 7.
Устройство для разупрочнения глинистых песков работает следующим способом.
Через трубу 6 подается вода в рабочее пространство 1, где расположен вибратор, выполненный в виде герметичного, полого цилиндра 2 с продольными выемками внутри 3 эллипсовидной формы в поперечном сечении. При помощи привода (не показан) через источник колебаний 4 вибратору в виде герметичного, полого цилиндра сообщаются колебания. Под действием колебаний глинистые пески интенсивно разупрочняются, а через трубу 7, установленную коаксиально по продольной оси цилиндра, удаляется пульпа. При переменной мощности пласта песков, для усиления разупрочнения глинистых песков, через приспособление 5 устанавливают дополнительный вибратор.
Преимуществами изобретения являются высокая эффективность и малое время разупрочнения глинистых песков, простота организации удаления пульпы, обеспечение возможности применения устройства при скважинной отработке глинистых песков в случае переменной мощности пласта песков.
Формула изобретения
1. Устройство для разупрочнения глинистых песков, включающее рабочее пространство, вибратор, привод, источник колебаний, систему подачи воды и удаления пульпы, отличающееся тем, что вибратор выполнен в виде герметичного полого цилиндра с продольными выемками внутри, эллипсовидными в поперечном сечении, с центром, расположенным за пределами цилиндра, причем длинная ось эллипса расположена под углом А к касательной дна цилиндра в одном направлении, а по продольной оси цилиндра коаксиально установлена труба.
2. Устройство по п.1, отличающееся тем, что дно цилиндра с внешней стороны имеет приспособление для крепления дополнительного вибратора.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.12.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
|
