Патент на изобретение №2281786

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2281786 (13) C1
(51) МПК

A61M5/50 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – прекратил действие

(21), (22) Заявка: 2005103034/14, 07.02.2005

(24) Дата начала отсчета срока действия патента:

07.02.2005

(46) Опубликовано: 20.08.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2197278 С2, 27.01.2003. SU 1816220 A3, 15.05.1993. RU 2064796 С1, 10.08.1996. RU 2033194 С1, 20.04.1995. RU 2023451 C1, 30.11.1994. US 4775363 А, 04.10.1988. US 4863427 A, 05.09.1989.

Адрес для переписки:

173003, г.Великий Новгород, ул. Б. Санкт-Петербургская, 41, НовГУ, Отдел интеллектуальной собственности

(72) Автор(ы):

Дикалов Борис Афанасьевич (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Новгородский государственный университет им. Ярослава Мудрого (RU)

(54) ШПРИЦ

(57) Реферат:

Изобретение относится к медицинской технике, в частности к инъекционным устройствам однократного применения. Шприц содержит корпус, инъекционную иглу, поршень и полый шток. Поршень шприца с нерабочей стороны выполнен с зацепами в виде прямоугольных пластин с наружными крючками на концах и внутренними углублениями посередине пластин. Полый шток выполнен с соответствующими зацепами в виде прямоугольных пластин с внутренними крючками и внутренними углублениями посередине пластин. Стенки углублений пластин поршня выполнены с возможностью выгибаться наружу пластин, отгибая их к центральной оси. Полый шток на внешней стороне поверхности выполнен с заусенцем на уровне рукоятки корпуса шприца. Технический результат – упрощение конструкции и невозможность повторного использования. 2 ил.

Изобретение относится к медицинской технике, в частности к инъекционным устройствам однократного применения.

Известен шприц для одноразовой инъекции, состоящий из корпуса, инъекционной иглы, поршня, снабженного с нерабочей стороны цилиндрическим наконечником с круговой проточкой прямоугольного сечения, полого штока, снабженного двумя внутренними выступами у торца, и незамкнутой втулки-пружины с двумя внутренними кольцевыми выступами у торца, соответствующими круговой проточке цилиндрического наконечника поршня (см. RU №2197278, А 61 М 5/178, А 61 М 5/28, А 61 М 5/50, 2003 – прототип).

Это устройство предназначено для одноразовой инъекции. Недостатком этого устройства является сложность конструкции, связанная с наличием трех деталей.

Задачей изобретения является упрощение конструкции путем снижения количества деталей и одновременно невозможность повторного использования шприца после инъекции.

Для решения данной задачи предложен шприц, содержащий корпус, инъекционную иглу, поршень, полый шток, причем поршень шприца с нерабочей стороны выполнен с зацепами (минимально двумя) в виде прямоугольных пластин с наружными крючками на концах и углублениями во внутрь посередине пластин, а трубчатый полый шток выполнен с соответствующими зацепами в виде прямоугольных пластин с крючками с внутренней стороны и углублениями внутрь посередине пластин, при этом полый шток на внешней стороне поверхности выполнен с заусенцем на уровне рукоятки корпуса шприца.

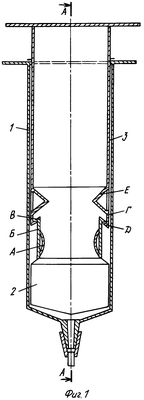

Для пояснения изобретения предложены чертежи, где на фиг.1 показан общий вид шприца, на фиг.2 – разрез по А-А.

Шприц включает: корпус – 1; поршень – 2, имеющий с нерабочей стороны зацепы в виде прямоугольных пластин – А с углублениями внутрь – Б и наружными крючками – В; полый шток – 3, снабженный зацепами в виде прямоугольных пластин – Г с внутренними крючками – Д и углублениями во внутрь – Е; заусенец – Ж; иглу – 4.

Наличие зацепов в виде пластин с крючками на поршне и штоке обеспечивает их сцепление при наборе инъекционного раствора. А углубления на пластинах поршня и штока обеспечивают разъединение поршня и штока при инъекции за счет отклонения пластин поршня внутрь при их скольжении по выступам штока и упругого перемещения стенок углублений пластин поршня наружу при переходе их через нейтральное положение. С целью исключения расцепления крючков поршня и штока в транспортном положении шток на уровне рукоятки корпуса шприца снабжен заусенцем, препятствующим перемещению штока внутрь корпуса шприца.

Шприц работает следующим образом. В транспортном состоянии и перед инъекцией поршень – 2 находится внутри корпуса – 1 шприца. Шток – 3 надет на поршень – 2, при этом крючки – В пластин – А поршня входят в зацепление с крючками – Д пластин – Г штока. Стенки углублений – Б пластин – А поршня находятся с внутренней стороны пластин в изогнутом состоянии. Заусенец – Ж прилегает к рукоятке с внешней стороны корпуса шприца, не позволяя штоку перемещаться внутрь корпуса шприца.

При наборе инъекционного раствора шток – 3 перемещает поршень – 2 за счет зацепления крючков – Д штока с крючками – В поршня.

При инъекции шток перемещается внутрь корпуса до упора крючками – Д в нерабочий торец поршня – 2. При этом крючки – В пластин – А поршня – 2, скользя по поверхностям углублений – Е пластин – Г штока – 3, переводят стенки углублений – Б пластин – А поршня – 2 через нейтральное положение. Стенки углублений – Б, выгибаясь наружу пластин – А, отгибают их к центральной оси, предотвращая их возврат в зацепление с крючками – Д пластин Г штока – 3. После инъекции поршень остается в корпусе – 1 шприца, а шток свободно вынимается. Повторно использовать такой шприц после инъекции невозможно.

Таким образом, технический результат предложенного изобретения – упрощение конструкции шприца однократного применения и невозможность его повторного использования после инъекции.

Формула изобретения

Шприц, содержащий корпус, инъекционную иглу, поршень, полый шток, отличающийся тем, что поршень шприца с нерабочей стороны выполнен с зацепами в виде прямоугольных пластин с наружными крючками на концах и внутренними углублениями посередине пластин, а полый шток выполнен с соответствующими зацепами в виде прямоугольных пластин с внутренними крючками и внутренними углублениями посередине пластин, при этом стенки углублений пластин поршня выполнены с возможностью выгибаться наружу пластин, отгибая их к центральной оси, а полый шток на внешней стороне поверхности выполнен с заусенцем на уровне рукоятки корпуса шприца.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.02.2007

Извещение опубликовано: 20.07.2008 БИ: 20/2008
