Патент на изобретение №2281629
|
||||||||||||||||||||||||||
(54) РЫХЛИТЕЛЬ
(57) Реферат:
Изобретение относится к садово-огородному инвентарю и может найти применение в сельском хозяйстве для рыхления почвы. Рыхлитель включает черенок, штыковую часть с державкой и опорную площадку, связанную шарнирно с черенком. К опорной площадке крепится дробитель, выполненный по типу вил, а шарнир установлен на одинаковом расстоянии от опорных плоскостей дробителя и штыковой части. Это позволит обеспечить рыхление почвы со значительным снижением трудозатрат за счет сокращения числа операций, работы без наклона туловища и подъема лопаты с землей и без нее при рыхлении. 2 з.п. ф-лы, 8 ил.
Изобретение относится к садово-огородному инвентарю и может найти применение в сельском хозяйстве для рыхления почвы на огородах, приусадебных участках, где пахота трактором невозможна или невыгодна. Известно, что в данных условиях почва разрыхляется лопатой, вилами. При обработке только одной сотки на глубину 25-30 см необходимо разрыхлить 25-30 м3 почвы, выполнить около 7000 циклов (внедрение вил, (лопаты), отрыв, подъем, бросок и измельчение порции земли) в полусогнутом состоянии, манипулируя вилами (лопатой), которые по весу близки к обрабатываемой порции земли. Основной недостаток данной технологии – большая трудоемкость. Наиболее близкими к предлагаемому изобретению по технической сущности являются: лопата с жестко закрепленными опорами [1] и лопата с шарнирно установленным на черенке опорным узлом – прототип [2]. Недостатком данных лопат является то, что они обеспечивают отрыв почвы от массива без ее рыхления. Целью предлагаемого изобретения является снижение трудозатрат за счет сокращения числа операций, работы без наклона туловища и подъема лопаты с землей и без нее при рыхлении. Указанная цель достигается в основном тем, что в рыхлителе, включающем штыковую часть, черенок и опорный узел (опорная площадка), к опорному узлу крепится дробитель, выполненный в виде вил. Возможность получения положительного эффекта при реализации предложенного рыхлителя в сельском хозяйстве обусловлена главным образом наличием дробителя, жестко закрепленного на опорной площадке (опорный узел), шарнир которой устанавливается на державке черенка на одинаковом расстоянии от опорных плоскостей дробителя и штыковой части, обеспечивающих рыхление почвы. В известных технических решениях, принятых за аналогии, отсутствуют признаки, сходные с существенными отличительными признаками в заявленном рыхлителе. Отсюда следует, что предложенный рыхлитель соответствует категории “существенные отличия”. На фигуре 1 изображен рыхлитель (общий вид), на фиг 2 – вид по стрелке А (тонкими линиями показано положение штыковой части при ее упоре о дробитель), а на фиг.3 – вид сверху (план). На фиг.4, 5, 6, 7 показан порядок работы с рыхлителем, а на фиг.8 (а, б) – особенность технологии при применении предлагаемого рыхлителя. Рыхлитель это опорно-дробильное устройство, установленное с помощью шарнира на вилах или лопате. Рыхлитель (см. фиг.1-3) состоит из черенка 1, штыковой части 2 с державкой 3, дробителя 4, опорной площадки 5, стержней 6, шарнира, имеющего проушины 7, втулку 8, ось 9. Дробитель 4 выполнен в виде вил и крепится с помощью стержней 6 к опорной площадке 5. К стержням 6 и державке 3 привариваются соответственно проушины 7 и втулка 8, которые соединяются между собой с помощью оси 9. Опорная площадка 5 выполнена в виде горизонтальной рамы, расположенной выше штыковой части 2 с торцевой опорой на державку 3. Штыковая часть 2 внедряется в почву при упоре ногой на опорную площадку 5. Опорная площадка 5 при внедренной штыковой части 2 имеет зазор от земли, позволяющий отрывать почву от массива с меньшими усилиями, поворачивая черенок 1 на 15-20°. Втулка 8 шарнира максимально приближена к штыковой части 2 и крепится к державке 3. Данное положение шарнира позволяет рыхлить почву с минимальными усилиями. При этом расстояние от шарнира до опорных (контактных) плоскостей дробителя 4 и штыковой части 2 одинаковое. Дробитель 4 расположен под утлом 45° и позволяет вести работу без наклона туловища. При этом наиболее рациональное положение работающего – сбоку рыхлителя. Данное расположение позволяет сократить количество перемещений работающего с рыхлителем и внедрять штыковую часть поочередно левой и правой ногой. Работа с применением рыхлителя почвы выполняется в следующем порядке. Штыковая часть рыхлителя внедряется в почву (см. фиг.4, 5) и поворачивается, опираясь вначале непосредственно на землю, а потом через опорную площадку, до контакта с дробителем, разрыхляя находящуюся между ними почву (см. фиг.6, 7). Затем рыхлитель смещается, без отрыва его от почвы, (см. фиг.7, тонкие линии) и поворачивается в исходное положение (см. фиг.4). В дальнейшем указанные выше операции повторяются. При этом почва рыхлится лентами вдоль фронта ведения работ (см. фиг.8а) или перпендикулярно, ему (см. фиг.8б). При завершении обработки одной ленты рыхлитель поворачивается и рыхлит следующую полосу (в обратном направлении). Рыхлитель испытан в двух вариантах (с вилами и лопатой). Результаты положительные. Рыхлитель обеспечивает необходимое рыхление почвы со значительным снижением трудозатрат. Однако на влажных почвах рациональнее применять рыхлитель с вилами. Источники информации 1. Авторское свидетельство SU 1718703 A3; A 01 B 1/02. 2. Авторское свидетельство SU 1821055 A1; A 01 B 1/02.
Формула изобретения
1. Рыхлитель для обработки почвы в огородах, включающий черенок, штыковую часть с державкой и опорную площадку, связанную шарнирно с черенком, отличающийся тем, что к опорной площадке крепится дробитель, выполненный по типу вил, а шарнир устанавливается на одинаковом расстоянии от опорных плоскостей дробителя и штыковой части. 2. Рыхлитель по п.1, отличающийся тем, что шарнир установлен на державке штыковой части, а дробитель расположен под углом 45°. 3. Рыхлитель по п.1, отличающийся тем, что опорная площадка выполнена в виде горизонтальной рамы, расположенной выше штыковой части, с торцевой опорой на державку.

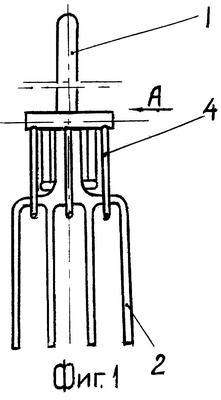

РИСУНКИ
|
||||||||||||||||||||||||||
