Патент на изобретение №2281586

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ВЫСОКОТЕМПЕРАТУРНОГО СВЕРХПРОВОДНИКОВОГО ЦИЛИНДРИЧЕСКОГО МАГНИТНОГО ЭКРАНА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к криоэлектронике и может быть использовано при изготовлении экранирующих элементов из высокотемпературных сверхпроводников (ВТСП). Техническим результатом изобретения является повышение качества экрана, величины максимального поля за счет кольцевого ориентирования структуры ВТСП материала и увеличения кольцевого критического тока. Техническим результатом является также снижение сложности и стоимости устройства изготовления за счет использования более простой схемы механики и простого протяженного нагревателя. Сущность изобретения: в способе изготовления ВТСП цилиндрического магнитного экрана расплавляют зону ВТСП материала, расположенную вдоль образующей цилиндрического экрана, с помощью протяженного резистивного нагревателя, температура в зоне которого больше температуры плавления ВТСП материала, в процессе вращения экрана эта зона расплава перемещается к зоне холодильника и кристаллизуется, образовывая кольцевую ориентированную структуру. 2 н.п. ф-лы, 3 ил.

Изобретение относится к криоэлектронике и может быть использовано при изготовлении экранирующих элементов из высокотемпературных сверхпроводников (ВТСП).

Известны способы изготовления ВТСП цилиндрических магнитных экранов, при которых ВТСП порошок формируют (например, прессованием), а затем обжигают в печи до спекания порошка [1]. Структура таких экранов является поликристаллической: между кристаллами образуются границы – потенциальные барьеры, ограничивающие транспортный критический ток.

Наиболее близким техническим решением является способ зонной плавки после обжига, при котором в ВТСП цилиндре создают кольцевую зону расплава и перемещают ее от одного конца цилиндра к другому. ВТСП материал уплотняется, текстурированность его повышается и критический ток увеличивается [2]. Время обработки составляет несколько суток.

Устройство для реализации способа содержит печь, дополнительный нагреватель, создающий зону расплава, систему позиционирования и перемещения экрана.

Способ зонной плавки организует ориентацию кристаллитов вдоль градиента температуры, вдоль образующей цилиндра. Аналогично будут сориентированы остальные элементы структуры, что приводит к увеличению критического тока вдоль оси цилиндра, его кольцевая составляющая не изменится [3].

Коэффициент экранирования продольного поля много больше, чем для поперечного поля [4, с.64], поэтому магнитные экраны используют именно в такой ориентации, а следовательно, кольцевой ток должен быть возможно большим, т.к. именно он обеспечивает экранирование продольного поля. В рассмотренном решении это не обеспечивается. Устройство для реализации способа содержит прецизионные механические узлы перемещения и позиционирования, сложный нагреватель, т.е. является сложным и дорогостоящим.

Техническим результатом изобретения является повышение качества экрана, величины максимального поля за счет кольцевого ориентирования структуры ВТСП материала и увеличения кольцевого критического тока. Техническим результатом является также снижение сложности и стоимости устройства изготовления за счет использования более простой схемы механики и простого протяженного нагревателя.

Указанный технический результат достигается тем, что в известном способе расплавляют зону ВТСП материала, расположенную вдоль образующей цилиндрического экрана, с помощью протяженного резистивного нагревателя, температура в зоне Т_н больше температуры плавления ВТСП материала Т_пл

где T составляет от 10 до 70 К в зависимости от глубины зоны плавления, теплофизических характеристик ВТСП материала, скорости вращения и может быть определена из уравнений теплового баланса или экспериментально.

Экран находится в постоянном вращении, и через некоторое время зона расплава перемещается из зоны нагревателя в соседнюю зону, где температура равна температуре печи Т_п

а затем в зону холодильника с температурой

При таком перемещении ВТСП материал экрана испытывает действие кольцевого градиента температур, что и приводит к кольцевой ориентированной рекристаллизации его структуры. Кольцевой критический ток I_кр также увеличивается, что приводит, согласно закону Силсби [4, с.8], к увеличению критического поля В_кр

где с – постоянная, зависящая от формы сверхпроводника.

В этом случае увеличивается возможное максимальное поле, в котором экран сохраняет свои свойства Н_c [4, с.73]

где b, a – внутренний и внешний радиусы цилиндра.

Глубина зоны плавления определяется из следующих соображений.

Глубина проникновения магнитного поля в сверхпроводник х определяется известной формулой

где Н(0) – поле на поверхности экрана;

– лондоновская глубина проникновения.

Для того чтобы исключить магнитное поле Н(х)=0, необходимо условие х». Так как в ВТСП материалах имеет значение порядка 1,5 мкм, то минимальная глубина зоны ориентированной рекристаллизации (текстурирования) – зоны расплава должна составлять 20 мкм » 1,5 мкм.

Указанный технический результат достигается также тем, что устройство для изготовления экрана содержит в печи дополнительный протяженный резистивный нагреватель и холодильник, расположенные вдоль противоположных образующих цилиндрического экрана, и узел вращения экрана. Температура в зоне нагревателя и холодильника соответственно:

Именно такая форма и расположение дополнительного электрода и холодильника, температура элементов устройства позволяют провести направленную кольцевую рекристаллизацию (текстурирование) приповерхностного ВТСП материала экрана и повысить критический ток и критическое поле. Это позволяет сделать вывод, что заявленные изобретения связаны между собой единым изобретательским замыслом.

Сопоставительный анализ заявленного технического решения с прототипом показывает, что заявленный способ отличается тем, что расплавляют зону, расположенную вдоль образующей цилиндра, цилиндр вращают, перемещая зону расплава к холодильнику, а глубина зоны расплава не менее 20 мкм.

Заявленное устройство отличается протяженной формой нагревателя, наличием протяженного холодильника, который как и нагреватель расположен вдоль образующей, а температура нагревателя и холодильника определяются теплофизическими характеристиками ВТСП материала, глубиной зоны плавления и скоростью вращения. Все это говорит о соответствии предлагаемых решений критерию «новизна».

Сравнение заявленных технических решений с другими решениями в данной области техники показывает, что признаки, отличающие заявляемые изобретения от прототипов, не выявлены и совокупность существенных признаков вместе с отличительными признаками позволяет обнаружить у заявляемых решений иные, в отличие от известных свойства, к числу которых можно отнести следующие:

– способ дает возможность повысить качество экрана, его однородность, максимальное экранируемое поле;

– возможность избежать деформации габаритного экрана под действием силы тяжести;

– упростить и удешевить устройство путем исключения прецизионных механических устройств;

– исключить дополнительные операции и устройства по фокусировке температурного поля.

Таким образом, иные свойства, присущие предложенным техническим решениям, доказывают наличие существенных отличий, направленных на достижение технического результата.

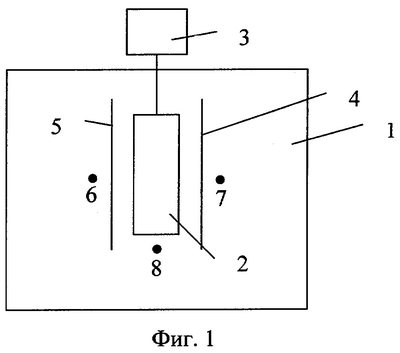

На фиг.1 представлена схема устройства – вид спереди, на фиг.2 представлена эта же схема – вид сверху, на фиг.3 показан разрез участка экрана и нагревателя в увеличенном масштабе.

Устройство для изготовления ВТСП цилиндрического магнитного экрана было реализовано следующим образом. В печи сопротивления 1 был установлен ВТСП экран 2, предварительно спрессованный из порошка ВТСП (YBa₂Cu₃O₇) керамики гидростатическим методом и спеченный по стандартной керамической методике. Экран имел цилиндрическую форму, внутренний и внешний диаметры 17 мм и 20 мм соответственно, высоту 77 мм. Экран соединен с узлом вращения экрана 3 (частота 0,023 Гц). По обе стороны экрана параллельно его образующим установлены протяженный нихромовый нагреватель 4 и холодильник 5 – трубка с проточной водой. Температура зон холодильника, нагревателя и печи контролировалась термопарами 6, 7, 8. В работе планировалась рекристализация (текстурирование) всей толщины стенки, поэтому глубина зоны плавления была выбрана 1,5 мм.

Для оценки T было использовано выражение [5] для распределения температуры в материале на расстоянии х от перемещения источника тепла мощностью Р вдоль поверхности материала с заданной скоростью v:

где – теплопроводность;

а – температуропроводность;

v – линейная скорость цилиндра;

где – угловая скорость вращения;

R – радиус цилиндра.

С учетом (8) и (9) можно записать

Если принять, что x_н=х_х+l, где l – длина дуги окружности цилиндра между x_н и х_х, а х_х считать точкой отсчета (х_х=0), то можно записать формулу для расчета T:

С учетом теплоемкости, теплопроводности, плотности ВТСП материала, скорости вращения, а также учитывая температуру плавления материала, была выбрана температура нагревателя 1230-1240 К. Таким образом Т составила 40-50 К. Температура холодильника составляла 1180-1200 К, а температура печи – 1200-1220 К. Обработка проводилась в течение 10 часов. После текстурирования образцы охлаждали до комнатной температуры в печи 20 часов и из них вырезали образцы с поперечным сечением 1,5 мм двух типов: кольца, перпендикулярные оси, и бруски, параллельные оси цилиндра. Измерение критического тока показало увеличение его в кольцевых образцах в 1-2 раза (150-200 А/см²), тогда как в продольных образцах ток увеличился незначительно. Результаты испытания экрана показали, что максимальное экранируемое поле также возросло после текстурирования ВТСП материала в 2-2,5 раза.

Использование предложенного способа изготовления ВТСП цилиндрического экрана и устройства его осуществления позволяет по сравнению с существующими увеличить экранируемое поле, повысить однородность экрана, исключив дефектные области.

Одновременно снижается стоимость установки и трудоемкость (время обработки), а также сложность механических и электрических ее узлов.

Источники информации

4. Бондаренко С.И., Шеремет В.И. Применение сверхпроводимости в магнитных измерениях. – Л.: Энергоатомиздат. Ленингр. отделение, 1982. – 132 с.

5. Рыкалин Н.Н. Расчеты тепловых процессов при сварке. – М.: Машгиз, 1951. – 230 с.

Формула изобретения

1. Способ изготовления высокотемпературного сверхпроводникового (ВТСП) цилиндрического магнитного экрана, при котором формируют и спекают цилиндр из ВТСП материала, затем создают зону расплава ВТСП материала и перемещают ее по всему объему экрана, отличающийся тем, что расплавляют зону, расположенную вдоль образующей цилиндра глубиной не менее 20 мкм, затем, поворачивая цилиндр, перемещают зону расплава от протяженного нагревателя в зону холодильника, где расплав кристаллизуется, процедуру повторяют до образования кольцевой ориентированной структуры.

2. Устройство для изготовления высокотемпературного сверхпроводникового цилиндрического экрана, содержащее печь и дополнительный нагреватель, отличающееся тем, что дополнительный нагреватель является протяженным и располагается вдоль образующей цилиндрического экрана, устройство содержит протяженный холодильник, расположенный вдоль противоположной образующей, узел вращения экрана вокруг оси, а температура нагревателя – Т_н=Т_пл+Т,

где Т_пл – температура плавления ВТСП материала;

температура холодильника – Т_х=Т_п–Т;

температура печи –

T составляет от 10 до 70 К в зависимости от глубины зоны плавления, теплофизических характеристик ВТСП материала, скорости вращения и может быть найдена из выражения

где – теплопроводность ВТСП;

а – температуропроводность ВТСП;

– угловая скорость экрана;

R – радиус экрана;

Р – мощность нагревателя;

l – длина дуги окружности экрана между холодильником и нагревателем.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.06.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
