Патент на изобретение №2281499
|
|||||||||||||||||||||||||||||||||
(54) СПОСОБ ОПРЕДЕЛЕНИЯ ФОРМОВОЧНЫХ СВОЙСТВ
(57) Реферат:
Изобретение относится к материаловедению производств текстильной и легкой промышленности и предназначено для оценки формовочного свойства ткани. Техническим результатом, достигаемым при реализации заявленного способа, является повышение точности, информативности оценки формовочных свойств и расширение технологических возможностей за счет введения новых характеристик. Способ определения формовочных свойств ткани, по которому образец из испытуемого материала подвергают деформации и определяют изменение угла между нитями основы и утка до появления диагональной складки. Образец подвергают сдвигу, исключающему деформацию растяжения нитей. В процессе сдвига определяют через заданные интервалы времени значения изменения угла и соответствующие им усилия, по которым представляют зависимость угла
Изобретение относится к материаловедению производств текстильной и легкой промышленности и предназначено для оценки формовочного свойства ткани – способности ткани изменять угол между нитями основы и утка (град). Наиболее близким к заявляемому способу является способ, разработанный в МГАЛП (Бузов Б.А. и др. Материаловедение швейного производства. – М.: Легпромиздат, 1986, с.253). Существующий способ определяет формовочное свойство как изменение угла между нитями основы и утка при растяжении образца, выкроенного под углом 45 град до появления складки или при приложении усилия в 1 даН (Савостицкий А.В. Новый метод конструирования выкроек оболочек из ткани. – Легкая промышленность, 1958, №5, с.26-30). Используемый в известном способе показатель недостаточно точен и трудоемок в определении. Техническим результатом, достигаемым при реализации заявленного способа, является повышение точности, информативности оценки формовочных свойств и расширение технологических возможностей за счет введения новых характеристик. Данный технический результат достигается за счет того, что в способе определения формовочных свойств ткани образец из испытуемого материала подвергают деформации и определяют изменение угла между нитями основы и утка до появления диагональной складки, согласно изобретению образец подвергают сдвигу, исключающему деформацию растяжения нитей, и в процессе сдвига определяют через заданные интервалы времени значения измерения угла и соответствующие им усилия, по которым определяют зависимость угла Заявленный способ моделирует реальный процесс деформирования материалов при изготовлении и эксплуатации и позволяет оценить не только способность ткани изменять угол между нитями основы и утка при усилии в 1 даН или до появления диагональной складки, но и его кинетику, работу, затрачиваемую на изменение угла и релаксацию сдвига нитей в ткани. Способ осуществляется следующим образом (фиг.1): образец ткани квадратной формы закрепляют в верхнем неподвижном зажиме и нижнем подвижном, который может совершать возвратно-поступательное движение в горизонтальной плоскости. К нижнему зажиму прикладывается сдвигающее усилие, и в процессе сдвига определяют через заданный интервал времени значение силы, измеряемой с помощью датчика силы, и значение изменения угла, определяемое с использованием данных от датчика перемещения. Испытание идет до момента появления диагональной складки, после чего образец возвращается в исходное положение с записью обратного процесса (2-й ветви гистерезисной петли, фиг.2). Формовочные свойства характеризуются изменением угла Изменение угла Преобразование величины перемещения в величину изменения угла sin которая заложена в программу вычисления и построения графика. Определение работы, совершаемой при сдвиге, и работы, совершаемой при возвращении образца в первоначальное положение (обратный ход) позволяет определить гистерезисную петлю как разность работ. Гистерезисная петля является мерой величины релаксации образца. Релаксация сдвига нитей ткани определяется разностью между работой, затрачиваемой на сдвиг, и работой, совершаемой на возвращение в начальное состояние. Если деформация носит упругий характер, то на рисунке отсутствует гистерезисная петля, а если для сдвига характерен релаксационный процесс, то в ткани присутствуют эластические и остаточные деформации и на рисунке присутствует гистерезисная петля. Если гистерезис отсутствует, то нити ткани вернулись в свое первоначальное положение. Для технолога эта информация говорит о необходимости фиксации требуемого угла сдвига, например, с помощью дублирующей прокладки. Работа определяется любым из общепринятых методов, например, интегрированием с использованием стандартного пакета программ MathCad. Полученные при испытании характеристики расширяют технологические возможности (см. таблицу) и могут быть использованы для прогнозирования способности тканей к формообразованию, т.е. получению объемной формы изделия из плоской ткани и научно-обоснованного конфекционирования материалов для высококачественных швейных изделий. Способ реализуется с помощью измерительной системы, которая содержит (фиг.3): датчик силы (ДС), датчик перемещения (ДП), устройство сопряжения датчиков с ЭВМ (УС), управляющую ЭВМ. Сигналы с датчиков о величине усилия и перемещении поступают в устройство сопряжения (УС), которое служит для преобразования информационных сигналов с датчиков в цифровой код и передачи их в канал данных ЭВМ для последующей обработки. Программное обеспечение позволяет выполнять обработку результатов испытания с высокой степенью точности – фиксируется перемещение с точностью 0,1 мм, которая достигается использованием автоматизированного устройства. Также преимуществом изобретения является приближение условий испытания к условиям изготовления и эксплуатации одежды.
Формула изобретения
Способ определения формовочных свойств ткани, по которому образец из испытуемого материала подвергают деформации и определяют изменение угла между нитями основы и утка до появления диагональной складки, отличающийся тем, что образец подвергают сдвигу, исключающему деформацию растяжения нитей, и в процессе сдвига определяют через заданные интервалы времени значения изменения угла и соответствующие им усилия, по которым представляют зависимость угла от усилия графически или в виде таблицы, релаксацию сдвига нитей в ткани по гистерезисной петле и работу, затрачиваемую на сдвиг до появления складки.

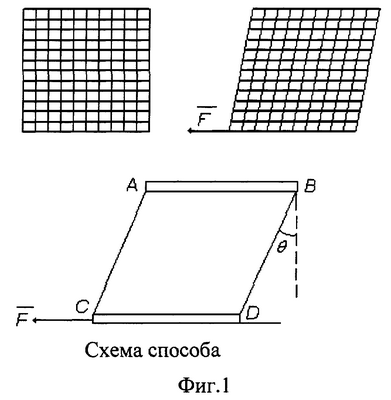

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.07.2006
Извещение опубликовано: 27.02.2008 БИ: 06/2008
|
|||||||||||||||||||||||||||||||||
(град) от усилия F(H), графически или в виде таблицы, релаксацию сдвига нитей в ткани по гистерезисной петле и работу, затрачиваемую на сдвиг до появления складки. 1 табл., 3 ил.
