Патент на изобретение №2281485

(54) ПОЛУПРОВОДНИКОВЫЙ ГАЗОВЫЙ ДАТЧИК

(57) Реферат:

Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей аммиака и других газов. Изобретение может быть использовано в экологии. Техническим результатом изобретения является повышение чувствительности и технологичности изготовления датчика. Сущность: в датчике, содержащем полупроводниковое основание и подложку, полупроводниковое основание выполнено из поликристаллической пленки сульфида кадмия, легированного арсенидом галлия, а подложкой служит электродная площадка пьезокварцевого резонатора. 3 ил.

Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей аммиака и других газов. Изобретение может быть использовано для решения задач экологического контроля.

Известен датчик (детектор) по теплопроводности, действие которого основано на различии между теплопроводностью паров вещества и газа-носителя [1] (Вяхирев Д.А., Шушукова А.Ф. Руководство по газовой хроматографии. М.: Высш. школа, 1987). Однако чувствительность такого датчика (детектора) ограничивается на вещества с теплопроводностью, близкой к теплопроводности газа-носителя. Например, при использовании этого датчика для анализа аммиака точность определения невысока.

₂, In₂O₃, Nb₂O₅) и нанесенный на его поверхность адсорбционный слой специального материала, дающий названный отклик. Для получения отклика необходимы такие дополнительные операции, как нагревание оксида до 200-400°, так как при комнатной температуре он является диэлектриком и не проводит электрический ток, хемосорбция на нагретой поверхности кислорода воздуха, сопровождающаяся образованием отрицательно заряженных ионов О₂ ^–, О^– и взаимодействием последних с определяемым газом (его окислением). Таким образом, электропроводность полупроводникового (оксидного) слоя в воздухе определяется не непосредственно содержанием определяемого газа, а степенью заполнения поверхности хемосорбированным кислородом, которая, в свою очередь, изменяется пропорционально концентрации определяемого газа.

Ближайшим техническим решением к изобретению является датчик влажности газов, состоящий из полупроводникового основания, выполненного в виде поликристаллической пленки селенида цинка, легированного арсенидом галлия, с нанесенными на ее поверхность металлическими электродами и непроводящей подложки [3] (Патент №2161794, М. кл. G 01 N 27/12, 25/56. 2001 / И.А. Кировская).

Недостатком этого известного устройства является его недостаточная чувствительность при контроле микропримесей аммиака.

Задачей изобретения является повышение чувствительности и технологичности изготовления датчика.

Указанный технический результат достигается тем, что в известном газовом датчике, содержащем полупроводниковое основание с нанесенными на его поверхность металлическими электродами и непроводящую подложку, полупроводниковое основание выполнено в виде поликристаллической пленки сульфида кадмия, легированного арсенидом галлия, без нанесения на ее поверхность металлических электродов, а подложкой служит электродная площадка пьезокварцевого резонатора.

Сущность изобретения поясняется чертежами, где представлены на фиг.1 – конструкция заявляемого датчика, на фиг.2 – кривая зависимости величины адсорбции аммиака от температуры, на фиг.3 – градуировочная кривая зависимости изменения частоты колебания пьезокварцевого резонатора с нанесенной полупроводниковой пленкой (f) в процессе адсорбции при комнатной температуре от начального давления Последняя наглядно демонстрирует его чувствительность.

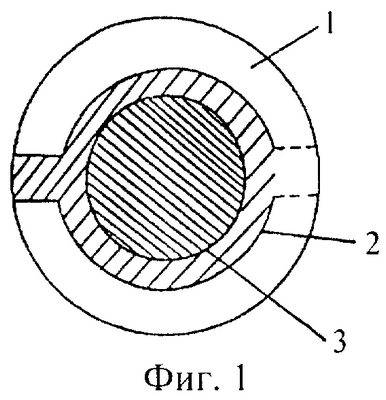

Датчик состоит из полупроводникового основания 1, выполненного в виде поликристаллической пленки сульфида кадмия, легированного арсенидом галлия, нанесенной на электродную площадку (2) пьезокварцевого резонатора 3 (фиг.1).

Принцип работы такого датчика основан на адсорбционно-десорбционных процессах, протекающих на полупроводниковой пленке, нанесенной на электродную площадку кварцевого резонатора, и вызывающих изменение его массы, а соответственно частоты.

Работа датчика осуществляется следующим образом.

Датчик помещают в находящуюся при комнатной температуре камеру (ею может быть обычная стеклянная трубка), через которую пропускают (или в которой выдерживают) анализируемый на содержание аммиака газ. При контакте пропускаемого газа с поверхностью полупроводниковой пленки CdS (GaAs) происходит избирательная адсорбция молекул NH₃, увеличение массы композиции “пленка – кварцевый резонатор” и изменение частоты колебания последнего. По величине изменения частоты с помощью градуировочных кривых можно определить содержание аммиака в исследуемой среде.

Из анализа приведенной на фиг.3 типичной градуировочной кривой, полученной с помощью заявляемого датчика и выражающей зависимость f от содержания аммиака следует: заявляемый датчик при существенном упрощении технологии его изготовления позволяет определять содержание аммиака с чувствительностью, в несколько раз превышающей чувствительность известных датчиков [2, 3]. Малые габариты устройства (рабочий объем менее 0,2 см³) в сочетании с малой массой пленки-адсорбента позволяют снизить постоянную датчика по времени до 10-20 мс. Кроме того, исключается операция напыления на полупроводниковое основание металлических электродов, что повышает технологичность изготовления датчика.

Конструкция заявляемого датчика позволяет также улучшить и другие его характеристики: быстродействие, регенерируемость, способность работать не только в статическом, но и динамическом режиме.

Формула изобретения

Полупроводниковый газовый датчик, содержащий полупроводниковое основание и подложку, отличающийся тем, что полупроводниковое основание выполнено из поликристаллической пленки сульфида кадмия, легированного арсенидом галлия, а подложкой служит электродная площадка пьезокварцевого резонатора.

РИСУНКИ
