Патент на изобретение №2281460

(54) РЕНТГЕНОВСКОЕ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ТОЛЩИНЫ ПРОКАТА

(57) Реферат:

Изобретение относится к области неразрушающего контроля объектов с использованием рентгеновского излучения. Устройство содержит источник рентгеновского излучения, два детектора излучения, расположенные по обе стороны от исследуемого образца, и схему обработки. Отличительная особенность устройства заключается в том, что в него введены соединенные между собой охладитель и нагреватель, две нагнетательные форсунки с раструбами, обращенными в сторону радиационного потока перпендикулярно ему, два насоса и два дополнительных патрубка, соединяющих выходы нагревателя с входами форсунок соответственно, при этом нагнетательные форсунки своими раструбами направлены навстречу насосам, размещенным по другую сторону радиационного потока относительно форсунок, причем одна из пар форсунка-насос расположена над верхней поверхностью листового изделия, другая пара форсунка-насос – под нижней поверхностью листового изделия. Техническим результатом изобретения является повышение точности контроля толщины проката. 1 ил.

Изобретение относится к измерительной технике, в частности к радиационной толщинометрии, и может быть использовано при контроле толщины листовых изделий из широкого класса материалов в прокатном производстве, а также толщины лент, полос как в статике, так и динамике.

Известны рентгеновские устройства для измерения толщины проката, содержащие источник излучения радиационного потока, контролируемое изделие, первый и второй детекторы, размещенные по разные стороны изделия в радиационном потоке, процессор и регистратор [см. патенты РФ №2179706 С1, 20.02.02 и №2189008 С1, 10.09.02].

Эти устройства из-за своей простоты широко используются в технике контроля проката, однако все они имеют общий недостаток: функционально ограничены контролем толщины проката из материалов с атомным числом Z14 и недостаточная точность измерения из-за нестабильного фона термодинамических параметров (температура, влажность и давление) окружающей среды в зоне контроля.

Наиболее близким техническим решением к заявляемому представляется рентгеновское устройство для контроля толщины проката, содержащее источник излучения радиационного потока, контролируемое изделие, первый и второй детекторы, размещенные по разные стороны изделия в радиационном потоке, процессор и регистратор [см. патент US №5247560 А, 21.09.93].

Настоящее техническое решение также функционально ограничено, как и аналоги, поскольку не позволяет контролировать толщину проката из материалов, имеющих атомное число меньше 14.

Техническим преимуществом предложенного изобретения являются расширение функциональных возможностей, выраженных контролем прокатных изделий из материалов с атомным числом как большим, так и меньшим значения 14, т.е. 14Z14 (число Z=14 близко соответствует алюминию), а также повышение точности контроля, достигаемых поддержанием в области зоны контроля среды обезвоженного и нагретого воздуха, обеспечивающего постоянство термодинамических параметров воздуха в этой зоне.

Сущность предлагаемого технического решения заключается в том, что в рентгеновское устройство для контроля толщины проката, содержащее источник излучения радиационного потока, листовое изделие, первый и второй детекторы, расположенные по разные стороны изделия в радиационном потоке источника, процессор, к входам которого подключены выходы детекторов, и регистратор, включенный к выходу процессора, введены охладитель, нагреватель, герметизированный патрубок, соединяющий выход охладителя с входом нагревателя, две нагнетательные форсунки с раструбами, обращенными в сторону радиационного потока перпендикулярно ему, два насоса и два дополнительных патрубка, соединяющих выходы нагревателя с входами форсунок соответственно, при этом нагнетательные форсунки своими раструбами направлены навстречу насосам, размещенным по другую сторону радиационного потока относительно форсунок, причем одна из пар форсунка-насос расположена над верхней поверхностью листового изделия, другая пара форсунка-насос – под нижней поверхностью листового изделия, а охладитель снабжен клапаном для закачки воздуха в полость охладителя и камерой для отстоя конденсата.

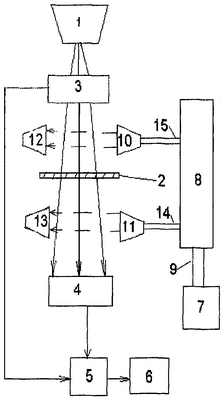

На чертеже приведена структурная блок-схема устройства.

Устройство содержит источник 1 излучения радиационного потока, контролируемое прокатное листовое изделие 2, первый и второй детекторы 3 и 4, расположенные по разные стороны изделия 2 вдоль радиационного потока, процессор 5, к входам которого подключены выходы детекторов 3 и 4, регистратор 6, включенный к выходу процессора 5, охладитель 7, нагреватель 8, герметизированный патрубок 9, нагнетательные форсунки 10 и 11, направленные своими раструбами перпендикулярно радиационному потоку вдоль верхней и нижней поверхностей листового изделия 2, и два насоса 12 и 13, размещенные на противоположной стороне радиационного потока относительно нагнетательных форсунок 10, 11 и навстречу им.

Охладитель 7 и нагреватель 8 соединены между собой герметизированным патрубком 9, равно как и входы нагнетательных форсунок 10 и 11 соединены с выходами нагревателя 8 другими дополнительными патрубками 14, 15. Охладитель 7 снабжен клапаном закачки воздуха из окружающей среды в полость охладителя 7 и камерой для сборки конденсата (на фиг.1 не показаны) и предназначен для охлаждения воздуха, закачиваемого в полость охладителя 7, до температуры минус 28…30°С. Нагреватель 8 предназначен для нагревания обезвоженного воздуха, поступающего из охладителя 7, до температуры плюс 26…30°С. В качестве нагревателя 8 может быть любой промышленный аппарат, нагнетающий теплый воздух в форсунки 10 и 11, например, вентилятором (на фиг.1 не показан).

Детекторы 3 и 4 предназначены для преобразования радиационного излучения в электрические сигналы.

Процессор 5 предназначен для обработки электрических сигналов, поступающих с детекторов 3 и 4 (сложения, вычитания, деления, усиления и т.д.), оцифровывания, запоминания и представления на регистраторе 6.

Работа устройства заключается в следующем.

Аппаратуру устройства (см. чертеж) включают в электрическую сеть 220 В. После прогрева аппаратуры в охладитель 7 через его клапан подают атмосферный воздух, где он охлаждается, например, преобразователем Пельтье (не показан), до температур минус 28…30°С. При такой минусовой температуре влага в воздухе конденсируется и в данном случае оседает в камере охладителя 7. Затем обезвоженный плотный воздух из полости охладителя 7 подают через герметизированный патрубок 9 в нагреватель 8 и нагревают его до температуры плюс 26…30°С. Далее обезвоженный и подогретый воздух подают через дополнительные патрубки 14, 15 в нагнетательные форсунки 10 и 11, которые обеспечивают равномерное заполнение области между детекторами 3 и 4, т.е. зону контроля. Сухой воздух из области радиационного потока постоянно откачивают насосами 12, 13 в том же режиме, как и нагнетают его форсунками 10, 11. Процедуру осуществляют таким образом, чтобы область радиационного потока постоянно находилась в среде сухого воздуха.

Излучаемый радиационный поток излучателем 1 детектируется в первом детекторе 3, проникает в воздушную обезвоженную и нагретую среду, листовое изделие 2, затем вновь в воздушную обезвоженную и нагретую среду и поступает на детектор 4. Детекторы 3 и 4 преобразуют радиационный поток в электрические сигналы, которые подаются в процессор 5 для обработки, а далее на регистратор 6 для наблюдения. По разности значений анализируемых электрических сигналов детекторов 3 и 4, определяемых в процессоре 5, судят о толщине исследуемого изделия 2.

Техническим преимуществом предложенного изобретения являются расширение функциональных возможностей, выраженных контролем прокатных изделий из материалов с атомным числом как большим, так и меньшим значения 14, т.е. 14Z14 (число Z=14 близко соответствует алюминию), а также повышение точности контроля, достигаемых поддержанием в области зоны контроля среды обезвоженного и нагретого воздуха, обеспечивающего постоянство термодинамических параметров (температура, влажность, давление) воздуха в этой зоне контроля.

Формула изобретения

Рентгеновское устройство для контроля толщины проката, содержащее источник излучения радиационного потока, контролируемое листовое изделие, первый и второй детекторы, расположенные по разные стороны изделия в радиационном потоке источника, процессор, к входам которого подключены выходы детекторов, и регистратор, подключенный к выходу процессора, отличающееся тем, что в него введены охладитель, нагреватель, герметизированный патрубок, соединяющий выход охладителя с входом нагревателя, две нагнетательные форсунки с раструбами, обращенными в сторону радиационного потока перпендикулярно ему, два насоса и два дополнительных патрубка, соединяющих выходы нагревателя с входами форсунок соответственно, при этом нагнетательные форсунки своими раструбами направлены навстречу насосам, размещенным по другую сторону радиационного потока относительно форсунок, причем одна из пар форсунка – насос расположена над верхней поверхностью листового изделия, другая пара форсунка – насос – под нижней поверхностью листового изделия, а охладитель снабжен клапаном закачки воздуха в полость охладителя и камерой для отстоя конденсата.
