Патент на изобретение №2281267

(54) СЫРЬЕВАЯ СМЕСЬ И СПОСОБ ПРИГОТОВЛЕНИЯ ВИБРОВСПУЧЕННОГО ГАЗОЗОЛОБЕТОНА

(57) Реферат:

Предлагаемое изобретение относится к производству ячеистых бетонов неавтоклавного твердения и может быть использовано для изготовления строительных изделий и конструкций. Техническим результатом является снижение средней плотности, теплопроводности, водопоглощения и капиллярного подсоса, увеличение прочности на сжатие после пропаривания и коэффициента качества газобетона. Сырьевая смесь для приготовления вибровспученного газозолобетона содержит, масс.%: портландцемент 9,7-23,3, зола-унос ТЭЦ-7 г. Братска, полученная при сжигании бурых углей КАТЭКа, 43,2-54,8, строительный гипс 1,9-2, моющее средство “Тайга” указанного состава 0,21-0,2, алюминиевая пудра 0,06-0,07, вода остальное. В способе изготовления вибровспученных газозолобетонных изделий пониженной плотности из указанной выше сырьевой смеси приготовливают указанную смесь, укладывают ее в форму, форму устанавливают на виброплощадку со следующими параметрами вибрации: предварительная выдержка – 0,5-1 ч, амплитуда вибрации – 0,2-0,3 мм, частота вибрации – 50-100 Гц, осуществляют вспучивание смеси в течение 5-7 мин, пока форма находится на виброплощадке, изделия выдерживают в формах в течение 2-3 часов при температуре не ниже 20°С, затем срезают “горбушку”, форму помещают в камеру тепловлажностной обработки, которую осуществляют по режиму (3+5+2) при температуре изотермической выдержки, равной 95°С. 2 н.п. ф-лы, 2 табл.

Изобретение относится к производству ячеистых бетонов неавтоклавного твердения и может быть использовано для изготовления строительных изделий и конструкций.

Известна сырьевая смесь, включающая, масс.%: цемент – 54,91; золу – 3,87; алюминиевую пудру – 0,07 и воду 41,15.

Недостатком указанной смеси является высокое водопоглощение и капиллярный подсос.

Технической задачей изобретения является снижение средней плотности, теплопроводности, водопоглощения и капиллярного подсоса, увеличение прочности на сжатие после пропаривания и коэффициента качества газобетона.

Технический результат достигается тем, что сырьевая смесь для приготовления вибровспученного газозолобетона, включающая портландцемент, золу-унос, строительный гипс, воду, моющее средство МС «Тайга», алюминиевую пудру и воду, содержит в качестве золы-унос золу-унос ТЭЦ-7 г. Братска, полученную при сжигании бурых углей КАТЭКа, при следующем соотношении компонентов, мас.%:

Золы-унос от сжигания бурых углей Канско-Ачинского бассейна (Ирша-Бородинское, Назаровское, Березовское месторождения) являются высококальциевыми и содержат, в масс.%: SiO_i – 21…55; Al₂О₃ – 4…11; Fe₂O₃ 6…16; CaO – 20…46; MgO – 3…6; К₂О – 0,2…0,6; SO₃ – 0,9…9; СаО_св – 3…13; горючих примесей – не более 2…2,5.

Наиболее близок к предлагаемому способу по технической сущности и достигаемому эффекту способ [1], включающий приготовление смеси, формование и тепловлажностную обработку.

Недостатком указанного способа является высокое водосодержание смеси, большая воздушная усадка, высокая теплопроводность и низкий коэффициент качества.

Указанный выше технический результат достигается тем, что в способе изготовления вибровспученных газозолобетонных изделий пониженной плотности из сырьевой смеси, включающем приготовление смеси, формование и тепловлажностную обработку, приготавливают указанную смесь, укладывают ее в форму, эту форму устанавливают на виброплощадку со следующими параметрами вибрации:

предварительная выдержка – 0,5-1 ч,

амплитуда вибрации – 0,2-0,3 мм,

частота вибрации – 50-100 Гц.

Вспучивание смеси происходит в течение 5-7 мин, пока форма находится на виброплощадке. Изделия выдерживают в формах в течение 2-3 часов при температуре не ниже 20°С, затем срезают «горбушку», форму помещают в камеру тепловлажностной обработки, осуществляют тепловлажностную обработку по режиму (3+5+2) при температуре изотермической выдержки 95°С.

Пример

Процесс приготовления бетонной смеси включает следующие операции. Сухие компоненты дозируют, тщательно перемешивают и вводят водный раствор (t=40…50°C) моющего средства «Тайга». Смесь перемешивают в течение 3…4 минут. Готовая суспензия алюминиевой пудры вводится в смесь и перемешивается не более 1 минуты. После заливки смеси в хорошо смазанную и герметично собранную форму смесь подвергается предварительной выдержке, в процессе которой происходит взаимодействие алюминиевой пудры с оксидом кальция, находящегося в портландцементе и золе-унос. Затем эту форму устанавливают на виброплощадку со следующими параметрами вибрации:

предварительная выдержка – 0,5-1 ч,

амплитуда вибрации – 0,2-0,3 мм,

частота вибрации – 50-100 Гц.

Вспучивание смеси происходит в течение 5-7 мин, пока форма находится на виброплощадке. Изделия выдерживают в формах в течение 2-3 часов при температуре не ниже 20°С, затем срезают «горбушку», форму помещают в камеру тепловлажностной обработки, осуществляют тепловлажностную обработку по режиму (3+5+2) при температуре изотермической выдержки 95°С.

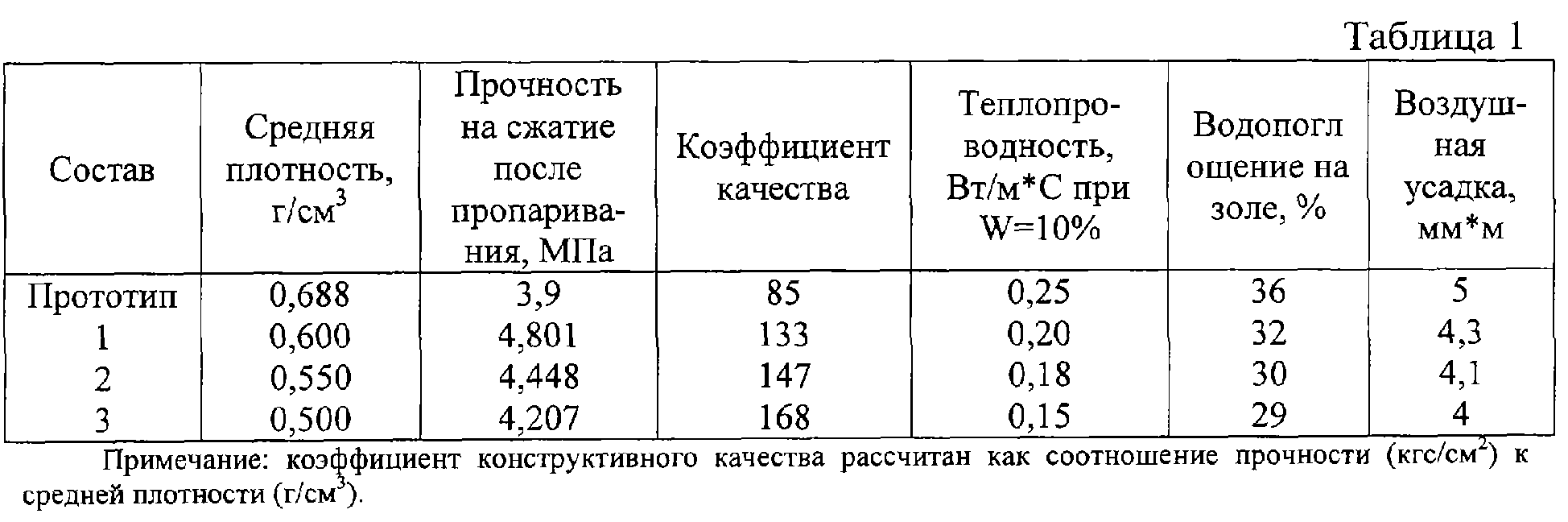

Физико-механические показатели изделий, полученных на основе предлагаемых вибровспученных смесей и прототипа, представлены в табл.1.

Как видно из табл.1, предлагаемые составы по сравнению с прототипом позволяют на 57-98% повысить коэффициент качества изделий, на 20-40% снизить их теплопроводность, на 8-23% повысить их прочность при сжатии после пропаривания, кроме того, зола-унос как тонкодисперсный компонент, не нуждается в дополнительном помоле, что упрощает технологию изготовления изделий, исключая необходимость автоклавной обработки, следовательно, снижается себестоимость.

В табл.2 приведены составы трех предлагаемых смесей и прототипа.

Источник информации

1. Глуховский В.Д. и др. Основы технологии отделочных, тепло- и гидроизоляционных материалов. – Киев, 1986, с.159.

Формула изобретения

1. Сырьевая смесь для приготовления вибровспученного газозолобетона, характеризующаяся тем, что она содержит золу-унос ТЭЦ-7 г. Братска, полученную при сжигании бурых углей КАТЭКа, портландцемент, строительный гипс, воду, моющее средство МС «Тайга» с содержанием до 98,6 мас.% кислот жирных талловых омыленных и до 0,5 мас.% натриевой соли карбоксиметилцеллюлозы или метилцеллюлозы, алюминиевую пудру при следующем соотношении компонентов, мас.%:

2. Способ изготовления вибровспученных газозолобетонных изделий пониженной плотности из сырьевой смеси по п.1, характеризующийся тем, что приготавливают указанную смесь, укладывают ее в форму, эту форму устанавливают на виброплощадку со следующими параметрами вибрации: предварительная выдержка 0,5-1 ч, амплитуда вибрации 0,2-0,3 мм, частота вибрации 50-100 Гц, осуществляют вспучивание смеси в течение 5-7 мин, пока форма находится на виброплощадке, изделия выдерживают в формах в течение 2-3 ч при температуре не ниже 20°С, затем срезают «горбушку», форму помещают в камеру тепловлажностной обработки, осуществляют тепловлажностную обработку по режиму (3+5+2) при температуре изотермической выдержки 95°С.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.12.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
