Патент на изобретение №2281148
|
||||||||||||||||||||||||||
(54) СКРУББЕР УДАРНОГО ДЕЙСТВИЯ
(57) Реферат:
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Скруббер ударного действия содержит корпус, два патрубка ввода запыленного газа, выполненных в форме сопел-ускорителей, патрубок для выхода очищенного газа, каплеуловитель, резервуар с жидкостью и сливное устройство. Сопла-ускорители патрубков ввода запыленного газа выполнены щелевыми и дополнительно имеют сужение в профильной плоскости, а в верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны, причем вибратор выполнен в форме прямоугольника, вписанного в размеры: межосевого расстояния сопел-ускорителей и их ширины. Технический результат – повышение эффективности и надежности процесса пылеулавливания. 1 з.п. ф-лы, 2 ил.
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М., – Энергоатомиздат, – 1983 г., стр.108, рис.4.29 (прототип), содержащий корпус, два патрубка ввода запыленного газа, выполненных в форме сопел-ускорителей, патрубок для выхода очищенного газа, каплеуловитель, резервуар с жидкостью и сливное устройство. Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания. Технический результат – повышение эффективности и надежности процесса пылеулавливания. Это достигается тем, что в скруббере ударного действия, содержащем корпус, два патрубка ввода запыленного газа, выполненных в форме сопел-ускорителей, патрубок для выхода очищенного газа, каллеуловитель, резервуар с жидкостью и сливное устройство, сопла-ускорители патрубков ввода запыленного газа выполнены щелевыми и дополнительно имеют сужение в профильной плоскости, а в верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны, причем вибратор выполнен в форме прямоугольника, вписанного в размеры: межосевого расстояния сопел-ускорителей и их ширины. На фиг.1 изображен общий вид скруббера ударного действия, на фиг.2 – его профильная проекция. Скруббер ударного действия содержит корпус 1, два патрубка 2 ввода запыленного газа, выполненных в форме сопел-ускорителей 6, патрубок 3 для выхода очищенного газа, каплеуловитель 5, резервуар с жидкостью 4 и сливное устройство 10. Сопла-ускорители 6 патрубков 2 ввода запыленного газа выполнены щелевыми и дополнительно имеют сужение 7 в профильной плоскости, а в верхних слоях жидкости размещен вибратор 9, закрепленный к корпусу посредством упругой перфорированной мембраны 8. Вибратор 9 выполнен в форме прямоугольника, вписанного в размеры: межосевого расстояния сопел-ускорителей 6 и их ширины в суженной части 7. Скруббер ударного действия работает следующим образом. Запыленный газовый поток поступает в корпус 1 через два ввода 2 запыленного газового потока. Ускоряясь в соплах-ускорителях 6 поток газа увеличивает свою скорость до 35…50 м/с. При этом расстояние от среза сопла 7 до уровня зеркала жидкости 4 должно быть в пределах 40…50 мм. Освобождают газовый поток от капель жидкости в каплеуловителе 5 и отводят его через выходной патрубок 3, а образовавшийся шлам отводят через сливное устройство 10. В верхних слоях жидкости размещен вибратор 9, закрепленный к корпусу 1 посредством упругой перфорированной мембраны 8, который увеличивает поверхность взаимодействия газожидкостной взвеси с пылью созданием виброкипящего слоя в верхних слоях жидкости, при этом газовый поток создает удар о поверхность виброкипящей жидкости 4 с образованием газожидкостной взвеси, что приводит к более интенсивному перемешиванием потоков газа и жидкости. В результате такого взаимодействия образуются капли размером 300-400 мкм. Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси путем применения вибропсевдоожиженного слоя в жидкости и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 92%…95%.
Формула изобретения
1. Скруббер ударного действия, содержащий корпус, два патрубка ввода запыленного газа, выполненных в форме сопел-ускорителей, патрубок для выхода очищенного газа, каплеуловитель, резервуар с жидкостью и сливное устройство, отличающийся тем, что сопла-ускорители патрубков ввода запыленного газа выполнены щелевыми и дополнительно имеют сужение в профильной плоскости, а в верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны. 2. Скруббер ударного действия по п.1, отличающийся тем, что вибратор выполнен в форме прямоугольника, вписанного в размеры межосевого расстояния сопел-ускорителей и их ширины.

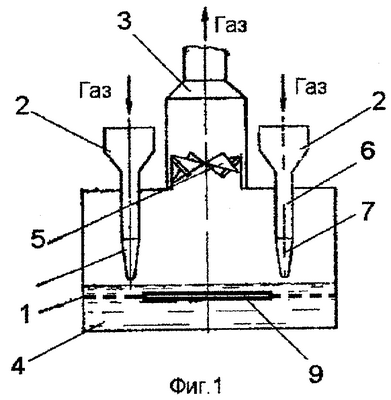

РИСУНКИ
|
||||||||||||||||||||||||||
