Патент на изобретение №2281147

(54) ПЫЛЕВАЯ КАМЕРА

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Камера содержит корпус, ввод запыленного газового потока, вентилятор, выходной патрубок очищенного газа, водоразбрызгиватели, чередующиеся с пакетом перегородок, брызгоуловитель и устройство для удаления шлама. Пакет перегородок выполнен в виде по крайней мере двух перегородок, одна из которых является отбойным элементом со сквозным отверстием, а другая выполнена перфорированной. Брызгоуловитель состоит из размещенных в корпусе по крайней мере трех рядов пластин, имеющих уклон от верхней плоскости к нижней, а также в сечении, перпендикулярном длине, – клиновидную обтекаемую форму. Корпус установлен на упругие элементы, а всасывающий патрубок вентилятора соединен с корпусом посредством упругой муфты. Отбойный элемент со сквозным отверстием из пакета перегородок установлен в пакете последним. Технический результат – повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом. 1 з.п. ф-лы, 3 ил.

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.

Известен аппарат для мокрой очистки запыленного воздуха по а.с. СССР №1711952, кл. В 01 D 47/06 от 14.05.90, содержащий корпус, водоразбрызгиватель, ввод газового потока, выходной патрубок очищенного газа и устройство для выхода шлама.

Недостатком его является сравнительно невысокая эффективность процесса пылеулавливания, а также усложненная конструкция.

Наиболее близким техническим решением к заявляемому объекту является пылевая камера, известная из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М., – Энергоатомиздат, – 1983 г., стр.94, рис.4.3. (прототип), содержащая корпус, ввод запыленного газового потока, вентилятор, выходной патрубок очищенного газа, водоразбрызгиватель, перфорированные перегородки, брызгоуловитель и устройство для удаления шлама.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания за счет отсутствия отбойного элемента, препятствующего попаданию мелких фракций пыли в выход очищенного газа.

Технический результат – повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом.

Это достигается тем, что в пылевой камере, содержащей корпус, ввод запыленного газового потока, вентилятор, выходной патрубок очищенного газа, водоразбрызгиватели, чередующиеся с пакетом перегородок, брызгоуловитель и устройство для удаления шлама, пакет перегородок выполнен в виде по крайней мере двух перегородок, одна из которых является отбойным элементом со сквозным отверстием, а другая выполнена перфорированной с коэффициентом перфорации 0,5, а брызгоуловитель состоит из размещенных в корпусе по крайней мере трех рядов пластин, имеющих уклон от верхней плоскости к нижней, а также в сечении, перпендикулярном длине, – клиновидную обтекаемую форму, а корпус установлен на упругие элементы, а всасывающий патрубок вентилятора соединен с корпусом посредством упругой муфты, причем отбойный элемент со сквозным отверстием из пакета перегородок установлен в пакете последним, а отношение его высоты “b” к высоте сквозного отверстия “с” находится в оптимальном интервале величин: b/c=2…5, а зазор между перегородками в пакете перегородок составляет 0,01…0,1 от их высоты.

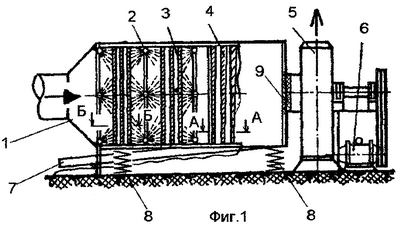

На фиг.1 изображен общий вид пылевой камеры; на фиг.2 – сечение А-А фиг.1; на фиг.3 – сечение Б-Б фиг.1.

Пылевая камера содержит корпус 1, ввод запыленного газового потока, вентилятор 5 с электродвигателем 6, выходной патрубок очищенного газа, водоразбрызгиватели 2 в виде форсунок, чередующиеся с пакетом 3 перегородок, брызгоуловитель 4 и устройство 7 для удаления шлама. Пакет перегородок выполнен в виде по крайней мере двух перегородок 3, одна из которых является отбойным элементом со сквозным отверстием “с” (см. фиг.3), а другая выполнена перфорированной с коэффициентом перфорации 0,5, а брызгоуловитель 4 состоит из размещенных в корпусе по крайней мере трех рядов пластин, имеющих уклон от верхней плоскости к нижней, а также в сечении, перпендикулярном длине, – клиновидную обтекаемую форму (см. фиг.2). Корпус 1 установлен на упругие элементы 8, а всасывающий патрубок вентилятора соединен с корпусом посредством упругой муфты 9. Отбойный элемент со сквозным отверстием “с” из пакета 3 перегородок установлен в пакете последним, а отношение его высоты “b” к высоте сквозного отверстия “с” находится в оптимальном интервале величин: b/c=2…5. Зазор между перегородками в пакете перегородок составляет 0,01…0,1 от их высоты,

Пылевая камера работает следующим образом.

Запыленный газовый поток поступает в корпус 1, через ввод запыленного газового потока, и встречает на своем пути водяную завесу, которая создается водоразбрызгивателями 2 в виде форсунок, чередующихся с пакетом 3 перегородок. Размеры промывной камеры должны быть подобраны так, чтобы скорость движения газов в них составляла от 1,5 до 2,5 м/сек, а время пребывания в камере – не менее 3 сек. Расход воды на промывку газов составляет от 0,2 до 1,0 л/м², при этом гидравлическое сопротивление промывных камер вместе с брызгоуловителями 4 не превышает 300…500 Па. Процесс пылеулавливания протекает в оптимальном гидродинамическом режиме, так как гидравлическое сопротивление прохода, образованного отбойными элементами со сквозным отверстием “с” из пакета 3 перегородок на 20% меньше, чем гидравлическое сопротивление выходного патрубка 5 очищенного газа. Дня снижения виброакустической активности аппарата и его металлоемкости, а также повышения его надежности в предлагаемом устройстве предусмотрены следующие мероприятия: на поверхности деталей нанесен слой мягкого вибродемпфирующего материала, например мастики ВД-17, причем соотношение между толщиной металла и вибродемпфирующего покрытия находится в оптимальном интервале величин: 1/(2,5…4). Для удаления шлама применено устройство 7 для удаления шлама в виде канала в днище корпуса или отдельного трубопровода. Для интенсификации процесса пылеулавливания корпус 1 камеры установлен на упругие элементы 8, что способствует возникновению колебаний и более интенсивному сходу шлама с пакетов 3, а также усиленной конденсации и сепарации капель в брызгоуловителе 4.

Промывная камера может быть применена для очистки от пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха.

Формула изобретения

1. Пылевая камера, содержащая корпус, ввод запыленного газового потока, вентилятор, выходной патрубок очищенного газа, водоразбрызгиватели, чередующиеся с пакетом перегородок, брызгоуловитель и устройство для удаления шлама, отличающаяся тем, что пакет перегородок выполнен в виде по крайней мере двух перегородок, одна из которых является отбойным элементом со сквозным отверстием, а другая выполнена перфорированной, причем отбойный элемент со сквозным отверстием из пакета перегородок установлен в пакете последним, а брызгоуловитель состоит из размещенных в корпусе, по крайней мере трех рядов пластин, имеющих уклон от верхней плоскости к нижней, а также в сечении, перпендикулярном длине клиновидную обтекаемую форму.

2. Пылевая камера по п.1, отличающаяся тем, что корпус установлен на упругие элементы, а всасывающий патрубок вентилятора соединен с корпусом посредством упругой муфты.

РИСУНКИ
