Патент на изобретение №2281056
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОГО ФОРМИРОВАНИЯ КАНАЛОВ В ПОЗВОНКАХ
(57) Реферат:
Изобретение относится к медицине, а именно к ортопедии и травматологии. Изобретение обеспечивает возможность сверления отверстий в кости и последующего введения винтов при расположении кондуктора на имплантируемой пластине, уже установленной на позвонках. Устройство содержит кондуктор и направляющую ручку. Кондуктор включает кондукторные втулки с резьбовыми концами и опорную площадку для прикладывания к имплантируемой пластине, выполненную с резьбовыми отверстиями для резьбовых концов кондукторных втулок и крепежным резьбовым отверстием. Направляющая ручка выполнена с концом в виде винта для введения в крепежное резьбовое отверстие и далее в технологическое отверстие имплантируемой пластины. 2 ил.
Изобретение относится к медицине, а именно к ортопедии и травматологии. Известно устройство для направленного формирования отверстий в костях, содержащее направляющую, жестко соединенную с кронштейном с полусферическим ложементом и подвижно соединенную с кондуктором, выполненным за одно целое с фиксирующими иглами (патент РФ №2030170, А 61 В 17/58, 1995 г.). Недостатком известного устройства является то, что им невозможно сформировать несколько отверстий в позвонках под строго заданными углами. Известен шаблонный направитель торакальных винтов, содержащий направляющую, жестко соединенную с опорной площадкой и расположенной на ней кондукторной втулкой [1]. Недостатком известного устройства является то, что оно не имеет крепежных приспособлений для жесткой фиксации к имплантату, что при формировании нескольких каналов в позвонках приводит к их отклонению от заданной траектории. Прототипом предлагаемого изобретения выбрано устройство для направленного формирования каналов в телах позвонков, содержащее кондуктор с отверстиями, расположенными между собой под заданными углами, и направляющую ручку [1]. Однако таким устройством трудно обеспечить точное формирование каналов в грудных и шейных позвонках при ограниченном угле обзора оперируемого отдела позвоночника, что в свою очередь вынуждает расширить операционный доступ и соответственно увеличить травматичность вмешательства. Цель предлагаемого изобретения – точное формирование каналов в позвонках для опорных костных винтов строго в заданном направлении с одновременным снижением травматичности вмешательства. Поставленная цель достигается тем, что согласно изобретению кондуктор выполнен разъемным в виде кондукторных втулок с резьбовыми концами, вводимых в резьбовые отверстия опорной площадки кондуктора, в опорной площадке выполнено крепежное резьбовое отверстие для фиксации направляющей ручки, а один конец направляющей ручки выполнен в виде невыпадающего из крепежного резьбового отверстия опорной площадки винта. На фиг.1 изображено устройство в разобранном виде; на фиг.2 – то же в собранном виде. Устройство содержит кондуктор 1, состоящий из опорной площадки 2 с резьбовыми отверстиями 3 и кондукторных втулок 4 с резьбовыми концами 5, крепежного резьбового отверстия 6 в опорной площадке 2, направляющей ручки 7 с резьбовым концом в виде невыпадающего винта 8, вводимого в крепежное резьбовое отверстие 6 в опорной площадке 2. Устройство используется следующим образом. После осуществления доступа к переднебоковым отделам оперируемого отдела позвоночника и необходимости точного формирования каналов в позвонках для опорных костных шурупов, опорную площадку 2 кондуктора 1 прикладывают к имплантируемой пластине или корпусу посредством направляющей ручки 7 с резьбовым концом в виде невыпадающего винта 8, вводимого в крепежное резьбовое отверстие 6 в опорной площадке 2 и далее в технологическое или опорное отверстие в имплантируемой пластине. Убедившись в плотном прилежании опорной площадки 2 кондуктора 1 к имплантату и адекватном его расположении относительно поверхности тела позвонка, поочередно вводят кондукторные втулки 4 в резьбовые отверстия 3 в опорной площадке 2, высверливают каналы в позвонках и вкручивают в них опорные костные шурупы. Преимущества предлагаемого устройства состоят в точном формировании каналов в позвонках под опорные костные винты с одновременным снижением травматичности вмешательства. Источники информации 1. Каталог фирмы «SOFAMOR DANEK», 1994, с.30.
Формула изобретения
Устройство для направленного формирования каналов в телах позвонков, содержащее кондуктор и направляющую ручку, отличающееся тем, что кондуктор включает кондукторные втулки с резьбовыми концами и опорную площадку для прикладывания к имплантируемой пластине, выполненную с резьбовыми отверстиями для резьбовых концов кондукторных втулок и крепежным резьбовым отверстием, направляющая ручка выполнена с концом в виде винта для введения в крепежное резьбовое отверстие и далее в технологическое отверстие имплантируемой пластины.

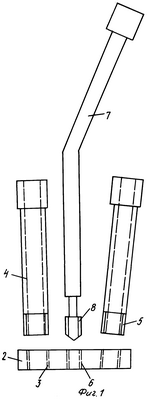

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.09.2006
Извещение опубликовано: 20.05.2008 БИ: 14/2008
|
||||||||||||||||||||||||||
