Патент на изобретение №2280833

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2280833 (13) C2
(51) МПК

F41A23/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – прекратил действие

(21), (22) Заявка: 2004133633/02, 17.11.2004

(24) Дата начала отсчета срока действия патента:

17.11.2004

(43) Дата публикации заявки: 20.04.2006

(46) Опубликовано: 27.07.2006

(56) Список документов, цитированных в отчете о
поиске:
Зарубежное военное обозрение. №7, 1995. RU 2236663 C1, 20.09.2004. SU 1528904 A1, 15.12.1989. SU 918407 A1, 07.04.1982. GB 1403312 A, 28.08.1975. US 5682005 A, 28.10.1997.

Адрес для переписки:

300001, г.Тула, Щегловская засека, ГУП “Конструкторское бюро приборостроения”

(72) Автор(ы):

Образумов Владимир Иванович (RU),
Клишин Владимир Иванович (RU),
Клишин Евгений Иванович (RU),
Кондауров Евгений Михайлович (RU),
Кисляк Владимир Александрович (RU)

(73) Патентообладатель(и):

Государственное унитарное предприятие “Конструкторское бюро приборостроения” (RU)

(54) БОЕВАЯ УСТАНОВКА

(57) Реферат:

Изобретение относится к военной технике, в частности к боевым машинам. Сущность изобретения заключается в том, что боевая установка содержит корпус с вооружением и шарнирно закрепленную на нем откидывающуюся площадку технического обслуживания. На рабочей поверхности площадки с возможностью складывания в походном положении установлено ограждение. Ограждение выполнено в виде крышки-стенки, шарнирно закрепленной у внешнего края рабочей поверхности площадки, и двух шарнирно установленных по бокам крышки-стенки рам со стойками, снабженными фиксаторами. Фиксаторы стоек взаимодействуют в рабочем положении с захватами, расположенными на корпусе боевой установки. На площадке закреплены замки для взаимодействия в походном положении с зацепами, установленными на крышке-стенке. Реализация изобретения позволяет обеспечить безопасность боевого расчета, находящегося на площадке техобслуживания при проведении работ с вооружением. 2 з.п. ф-лы, 2 ил.

Предлагаемое изобретение относится к военной технике, а конкретно к боевым установкам.

Известна боевая установка [1], содержащая корпус с вооружением, шарнирно закрепленную на стенке корпуса площадку технического обслуживания вооружения и трап, соединенный с площадкой.

Известен также многоцелевой ракетный комплекс ADATS [2], принятый за прототип, содержащий корпус, на котором размещена башня с вооружением и откидывающаяся площадка для технического обслуживания вооружения. Площадка шарнирно закреплена на стенке корпуса и в походном положении располагается вдоль стенки.

Недостатком указанных конструкций является то, что площадка технического обслуживания в рабочем положении не имеет ограждения, что не исключает возможность падения с нее членов боевого расчета, выполняющих работы по техническому обслуживанию вооружения.

Изобретение решает задачу обеспечения безопасности боевому расчету, находящемуся на площадке техобслуживания, при проведении работ с вооружением. Для решения поставленной задачи в боевой установке, содержащей корпус, на котором размещено вооружение и шарнирно закреплена откидывающаяся площадка для технического обслуживания вооружения, новым является то, что на рабочей поверхности площадки установлено ограждение. Ограждение выполнено в виде шарнирно закрепленной у внешнего края рабочей поверхности площадки крышки-стенки, по бокам которой шарнирно прикреплены две рамы со стойками. На стойках имеются фиксаторы, которые в рабочем положении взаимодействуют с захватами, расположенными на корпусе боевой установки. Площадка снабжена замками для взаимодействия в походном положении с зацепами, установленными на крышке-стенке. Для предварительного удержания крышки-стенки в рабочем положении при переводе ее из походного положения на внутренней стороне крышки-стенки шарнирно закреплен ограничитель, который перемещается по направляющей, расположенной на рабочей поверхности площадки. На направляющей образован выступ, в который упирается ограничитель, удерживая крышку-стенку в рабочем положении. Рамы со стойками в походном положении крепятся на внутренней поверхности крышки-стенки с помощью расположенных на рамах и стойках фиксаторов и гнезд, выполненных на крышке-стенке. Крышка-стенка, рамы и стойки ограничивают пространство площадки техобслуживания, исключая возможность падения с нее членов боевого расчета, обеспечивая тем самым их безопасность при проведении работ по техобслуживанию вооружения.

Крепление крышки-стенки, рам и стоек с помощью шарниров и фиксаторов обеспечивает быстрый перевод их в рабочее положение и обратно, а также компактное размещение их на рабочей поверхности площадки при походном положении. Наличие ограничителя и направляющей с выступом обеспечивают перевод и предварительное удержание крышки-стенки в рабочем положении. Использование в качестве ограждения крышки-стенки позволяет в походном положении закрыть рабочую поверхность площадки и элементы ограждения, тем самым придать боевой установке в целом эстетичный вид.

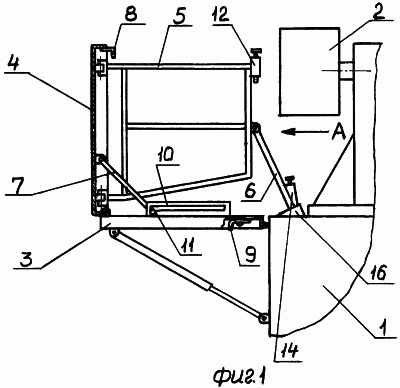

Предлагаемое техническое решение схематично изображено на чертежах, где на фиг.1 показана боевая установка с площадкой технического обслуживания с ограждением в рабочем положении; на фиг.2 – вид А на крышку-стенку с рамами в походном положении.

Боевая установка содержит корпус 1, на котором размещено вооружение 2. На боковой стенке корпуса шарнирно закреплена площадка 3 для технического обслуживания вооружения. На площадке установлено ограждение, состоящее из крышки-стенки 4 и рам 5 со стойками 6. На крышке-стенке 4 шарнирно закреплен ограничитель 7 и жестко закреплены зацепы 8, которые в походном положении взаимодействуют с замками 9, смонтированными на площадке 3. Для перевода ограждения из походного положения в рабочее необходимо замки 9 вывести из зацепления с зацепами 8 и перевести крышку-стенку 4 в вертикальное положение. При этом ограничитель 7, перемещаясь по направляющей 10, закрепленной на площадке 3, западает за упор 11 и будет удерживать крышку-стенку в вертикальном положении. Члены боевого расчета, поднявшись на площадку 3, должны вывести фиксаторы 12 из гнезд 13, фиксаторы 14 – из гнезд 15 и перевести рамы в рабочее положение. После этого с помощью фиксаторов 14 и захватов 16, закрепленных на корпусе боевой установки, осуществляется силовое замыкание стоек 6 с корпусом 2.

Таким образом обеспечивается безопасность боевого расчета, находящегося на площадке технического обслуживания при выполнении работ с вооружением.

Источники информации

1. Патент №2236663 RU от 20.09.04 г.

2. 3арубежное военное обозрение, журнал №7, 1995 г., издательство “Красная звезда”, Москва, цветная вклейка.

Формула изобретения

1. Боевая установка, содержащая корпус с вооружением и шарнирно закрепленную на нем откидывающуюся площадку технического обслуживания, отличающаяся тем, что на рабочей поверхности площадки установлено с возможностью складывания в походном положении ограждение, выполненное в виде крышки-стенки, шарнирно закрепленной у внешнего края рабочей поверхности площадки, и двух шарнирно установленных по бокам крышки-стенки рам со стойками, снабженными фиксаторами, при этом фиксаторы стоек взаимодействуют в рабочем положении с захватами, расположенными на корпусе боевой установки, при этом на площадке закреплены замки для взаимодействия в походном положении с зацепами, установленными на крышке-стенке.

2. Боевая установка по п.1, отличающаяся тем, что на крышке-стенке шарнирно закреплен ограничитель с возможностью продольного перемещения по направляющей, расположенной на рабочей поверхности площадки, и взаимодействующий в рабочем положении крышки-стенки с опорным выступом, образованным на направляющей.

3. Боевая установка по п.1, отличающаяся тем, что на внутренней поверхности крышки-стенки образованы гнезда для взаимодействия в походном положении с фиксаторами, расположенными на рамах и стойках.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.11.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
