Патент на изобретение №2280570
|
||||||||||||||||||||||||||
(54) СИДЕНЬЕ МЕХАНИКА-ВОДИТЕЛЯ ВОЕННОЙ ГУСЕНИЧНОЙ МАШИНЫ
(57) Реферат:
Изобретение относится к авиадесантируемой бронированной технике, в первую очередь к боевым машинам десанта, бронетранспортерам, медицинским машинам. Сиденье механика-водителя военной гусеничной машины состоит из основания сиденья, спинки сиденья, подголовника сиденья, связанных между собой и с механизмом изменения их положения относительно опоры, связанной с корпусом машины. Спинка сиденья является звеном механизма шарнирного параллелограмма, в котором через поворотное обгонное фиксирующее устройство связаны шарнирно с опорой два звена – верхнее и нижнее. Верхнее звено противоположным концом шарнирно связано со спинкой сиденья. Нижнее звено связано со спинкой сиденья шарнирно через третье звено с возможностью их расстопорения и поворота звеньев из исходного, рабочего, положения в промежуточное положение или в положение для отдыха и десантирования за счет изменения их положения относительно опоры с помощью двух рычагов управления, воздействующих на поворотное обгонное фиксирующее устройство таким образом, что перевод кресла из исходного положения в промежуточное положение происходит при повороте только верхнего звена при неподвижном нижнем звене, а установка сиденья в положение для отдыха и десантирования происходит при зафиксированном в промежуточном положении верхнем звене и повороте нижнего звена на заданный для десантирования угол. Технический результат – повышение функциональных возможностей, удобства эксплуатации, быстродействие, компактность конструкции. 2 ил.
Изобретение относится к авиадесантируемой бронированной технике, в первую очередь к боевым машинам десанта, бронетранспортерам, медицинским машинам. Известна боевая машина десанта – см. «БМД-3. Техническое описание и инструкция по эксплуатации», часть II, книга первая, содержащая рабочие места боевого расчета с сиденьями и креслами для десантирования машины с экипажем. В носовой части машины по ширине расположены сиденье механика-водителя и четыре кресла для десантирования, из которых по условиям компоновки только два могут использоваться и для работы. Сиденье механика-водителя расположено по центру машины напротив рулевой колонки, подвешено шарнирно на штанге к крыше корпуса, имеет механизм изменения положения сиденья по высоте и длине, спинку со съемным подголовником. В известных авиадесантируемых гусеничных машинах сиденье механика-водителя используется только при управлении машиной, при десантировании оно не используется. Универсальные кресла используются при десантировании и некоторые из них могут быть использованы при работе. В отделении управления одно из двух кресел, используемых только для десантирования, предназначено для размещения механика-водителя при десантировании, в которое он пересаживается со своего рабочего сиденья. Недостатком приведенных конструкций сидений механика-водителя военных гусеничных машин являются ограниченные функциональные возможности – невозможность использовать их с большим углом наклона спинки – до 45° для отдыха и десантирования механика-водителя в машине, неудобства при эксплуатации узла. Наиболее близким к предлагаемому техническому решению является сиденье механика-водителя боевой машины десанта. Целью предлагаемого изобретения является повышение функциональных возможностей, удобство эксплуатации, ускорение перевода в нужное положение, компактность конструкции сиденья механика-водителя военной гусеничной машины. Новизной предлагаемого изобретения является то, что спинка сиденья является звеном механизма шарнирного параллелограмма, в котором через поворотное обгонное фиксирующее устройство связаны шарнирно с опорой два звена – верхнее и нижнее, из которых верхнее звено противоположным концом шарнирно связано со спинкой сиденья, а нижнее звено связано со спинкой сиденья шарнирно через третье звено с возможностью расстопорения и поворота звеньев из исходного – рабочего положения в промежуточное положение или в положение для отдыха и десантирования за счет изменения их положения относительно опоры с помощью двух рычагов управления, воздействующих на поворотное обгонное фиксирующее устройство таким образом, что перевод кресла из исходного положения в промежуточное положение происходит при повороте только верхнего звена при неподвижном нижнем звене, а установка сиденья в положение для отдыха и десантирования происходит при зафиксированном в промежуточном положении верхнем звене и повороте нижнего звена на заданный для десантирования угол. На фиг.1 показан общий вид сиденья механика-водителя военной гусеничной машины. На фиг.2 показаны рабочее положение, промежуточное положение и положение для отдыха и десантирования – виды а), б) и в) соответственно. Предлагаемое сиденье механика-водителя военной гусеничной машины состоит из основания 1 сиденья, спинки 3 сиденья, подголовника 8 сиденья, связанных между собой и с механизмом изменения их положения относительно опоры 11, связанной с корпусом машины. В предлагаемом сиденье спинка 3 сиденья является звеном механизма шарнирного параллелограмма, в котором через поворотное обгонное фиксирующее устройство 10 связаны шарнирно с опорой 11 два звена – верхнее 9 и нижнее 12. Верхнее звено 9 противоположным концом шарнирно связано со спинкой 3 сиденья, а нижнее звено 12 связано со спинкой 3 сиденья шарнирно через третье звено 5 с возможностью расстопорения и поворота звеньев из исходного – рабочего положения в промежуточное положение или в положение для отдыха и десантирования за счет изменения их положения относительно опоры 11 с помощью двух рычагов 2, 15 управления. Рычаги 2, 15 воздействуют через рычаг 6 и валик 7 на поворотное обгонное фиксирующее устройство 10 таким образом, что перевод кресла из исходного положения в промежуточное положение происходит при повороте только верхнего звена 9 при неподвижном нижнем звене 12, а установка сиденья в положение для отдыха и десантирования происходит при зафиксированном в промежуточном положении верхнем звене 9 и повороте нижнего звена 12 на заданный для десантирования угол 4 – кронштейны шарниров, 13 – шарниры рычагов 12 с торсионным механизмом с валиком 14, позволяющим облегчить подъем (поворот) сиденья из нижнего положения в верхнее положение. В исходном – рабочем положении звенья шарнирного механизма застопорены на опору 11. Перевод сиденья из рабочего положения в промежуточное положение осуществляется расстопорением звена 9 относительно опоры 11 при неподвижном звене 12, поворотом его вокруг опоры 11 рычагом 2 и стопорением в конечном положении. При этом спинка 3 сиденья поступательно перемещается вперед. Перевод сиденья из промежуточного положения в положение для отдыха и десантирования осуществляется расстопорением звена 12 относительно опоры 11 при неподвижном звене 9 поворотом его вокруг опоры рычагом 15 и стопорением в конечном положении. При этом спинка 3 сиденья наклоняется на максимальный угол.
Универсальное трансформируемое из исходного – рабочего положения в промежуточное положение и в положение для отдыха и десантирования и наоборот сиденье механика-водителя военной гусеничной машины может быть использовано для других членов боевого расчета: операторов, наводчиков, десантников и т.д. Перевод сиденья из положения для отдыха и десантирования в промежуточное и исходное – рабочее положение производится в обратном порядке. Предлагаемое сиденье механика-водителя имеет компактную конструкцию, повышает функциональные возможности, удобство эксплуатации, быстро приводится в нужное положение, что особенно важно в боевых машинах десанта, бронетранспортерах, медицинских машинах и т.д.
Формула изобретения
Сиденье механика-водителя военной гусеничной машины, состоящее из основания сиденья, спинки сиденья, подголовника сиденья, связанных между собой и с механизмом изменения их положения относительно опоры, связанной с корпусом машины, отличающееся тем, что спинка сиденья является звеном механизма шарнирного параллелограмма, в котором через поворотное обгонное фиксирующее устройство связаны шарнирно с опорой два звена, верхнее и нижнее, из которых верхнее звено противоположным концом шарнирно связано со спинкой сиденья, а нижнее звено связано со спинкой сиденья шарнирно через третье звено с возможностью их расстопорения и поворота звеньев из исходного, рабочего, положения в промежуточное положение или в положение для отдыха и десантирования за счет изменения их положения относительно опоры с помощью двух рычагов управления, воздействующих на поворотное обгонное фиксирующее устройство таким образом, что перевод кресла из исходного положения в промежуточное положение происходит при повороте только верхнего звена при неподвижном нижнем звене, а установка сиденья в положение для отдыха и десантирования происходит при зафиксированном в промежуточном положении верхнем звене и повороте нижнего звена на заданный для десантирования угол.

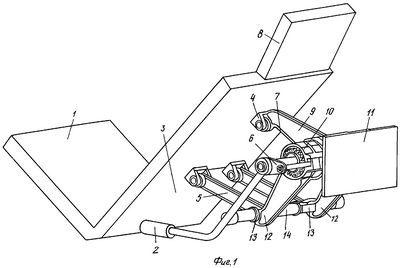

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.08.2008
Извещение опубликовано: 10.08.2010 БИ: 22/2010
|
||||||||||||||||||||||||||
.
– угол наклона к горизонту верхнего звена 9 в исходном положении;
– угол наклона к горизонту нижнего звена 12 в исходном и промежуточном положении;
