Патент на изобретение №2280541

(54) РЕЖУЩАЯ ПЛАСТИНА

(57) Реферат:

Изобретение относится к области металлообработки режущим инструментом. Режущая пластина имеет опорную стенку, предназначенную для взаимодействия с опорной стенкой корпуса инструмента, и рифления, выполненные прямолинейными и расположенные под углом к упомянутой опорной стенке, или рифления, выполненные дуговыми и расположенные эксцентрично по отношению к упомянутой опорной стенке, выполненной дуговой, для повышения точности изготовления режущей пластины и гнезда инструмента указанные рифления расположены сверху режущей пластины и предназначены для взаимодействия снизу с консольной частью корпуса инструмента. 1 ил.

Изобретение относится к режущим инструментам для металлообработки.

Известна режущая пластина по пат. РФ №2233731, кл. В 23 В 27/16, содержащая для ее закрепления в гнезде корпуса опорные поверхности на деталях инструмента, расположенные под углом или эксцентрично опорной стенке корпуса.

Недостатком этой режущей пластины является невозможность в некоторых случаях повышения точности ее изготовления и точности изготовления гнезда корпуса режущего инструмента, в котором она размещается.

Задача изобретения – устранение этого недостатка, т.е. повышение точности изготовления режущей пластины и гнезда корпуса.

Для решения поставленной задачи опорные /рабочие/ поверхности расположены на рифлениях, выполненных сверху подвижного или поворотного элемента и снизу консольной части корпуса инструмента.

Такая конструкция режущей пластины обеспечивает повышение точности ее изготовления и гнезда корпуса инструмента за счет их шлифования /в случае необходимости/.

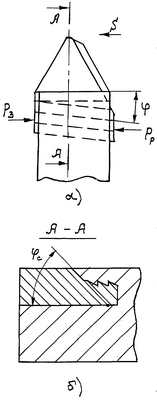

Сущность изобретения пояснена чертежом, на котором изображен один из вариантов режущей пластины разработанной конструкции, расположенной в гнезде корпуса режущего инструмента.

На варианте а изображен вид в плане режущей пластины и корпуса, на варианте б показано сечение этих деталей.

Режущая пластина и корпус снабжены прямыми рифлениями, выполненными на ней сверху и снизу консольной части корпуса инструмента. На этих рифлениях опорные поверхности расположены на гранях рифлений, перпендикулярных основанию пластины и гнезда корпуса. В общем случае опорные поверхности могут быть расположены на гранях рифлений, выполненных под острым углом к основанию пластины и основанию гнезда корпуса.

Опорная стенка корпуса и контактирующая с ней стенка пластины расположены под углом _с к их основаниям /пластины в гнезда/, а сама опорная стенка корпуса расположена под углом к рифлениям.

В общем случае рифления и опорная стенка корпуса и пластины могут быть выполнены дуговыми с эксцентриситетом. Последний вариант конструкции на чертеже не показан /см. пат. РФ №2233731/.

Профиль рифлении может быть треугольным /б/, прямоугольным, трапецеидальным, как упорным /б, т.е. опорные поверхности рифлений перпендикулярны основанию пластины/, так и не упорными /т.е. под острым углом к основанию, не показано/.

В случае выполнения рифлений дуговыми центры их кривизны выполняются совмещенными, т.е. находятся в одной точке.

Перемещается режущий инструмент в направлении подачи S.

Зажим режущей пластины в гнезде корпуса инструмента осуществляется путем надавливания на нее /пластину/ в направлении силы Р_з. При зажиме режущей пластины она заклинивается в гнезде корпуса, и при этом прижимается к основанию гнезда благодаря углу _с. В общем случае угол _с может быть равен 90°, при этом опорные поверхности рифлений должны располагаться под острым углом к основанию и тем самым обеспечивать поджим (дополнительный) режущей пластины к основанию гнезда корпуса.

Разжим режущей пластины осуществляется путем приложения к ней силы Р_р.

Передняя поверхность режущих пластин может быть как плоской, так и фасонной различной геометрии для обеспечения стружколомания.

Режущие пластины могут изготавливаться из различных инструментальных материалов, в т.ч. из твердых сплавов и быстрорежущих сталей, причем как целиком, так и частично из них, например режущая часть пластины из твердого сплава или из сверхтвердого материала, а остальная часть – из стали и т.д.

Режущие пластины могут быть как перетачиваемыми, так и неперетачиваемыми, а также как одногранными, так в многогранными. В последнем случае рифления выполняются сверху режущей пластины и вдоль каждой грани, т.е. располагаются под углом друг к другу, так же как и грани пластины /и под тем же углом/.

Количество рифлений может быть равно 2÷5 и более.

Формула изобретения

Режущая пластина, имеющая опорную стенку, предназначенную для взаимодействия с опорной стенкой корпуса инструмента, и рифления, выполненные прямолинейными и расположенные под углом к упомянутой опорной стенке, или рифления, выполненные дуговыми и расположенные эксцентрично по отношению к упомянутой опорной стенке, выполненной дуговой, при этом указанные рифления расположены сверху режущей пластины и предназначены для взаимодействия снизу с консольной частью корпуса инструмента.

РИСУНКИ
