Патент на изобретение №2280515

(54) УСТРОЙСТВО УПРАВЛЕНИЯ СКОРОСТЬЮ ТРАНСПОРТИРОВАНИЯ СУХОЙ СМЕСИ НА ВИБРОКОНВЕЙЕРЕ

(57) Реферат:

Изобретение относится к области техники, связанной с разделением и сортировкой твердых материалов и может быть использовано в горной промышленности (при обогащении полезных ископаемых) и сельском хозяйстве (при сепарации картофеля и других сельскохозяйственных культур). Устройство управления скоростью транспортирования сухой смеси на виброконвейере включает рабочий желоб, расположенный на колеблющихся опорах и связанный с источником вынужденных колебаний. Для качественного контроля изменения состава и скорости частиц сухой смеси в различных сечениях ее потока в желобе от места загрузки до места выгрузки колеблющиеся опоры выполнены разной длины с возможностью непрерывного изменения расстояния между ними. Технический результат – изменения состава и скорости частиц сухой смеси в различных сечениях ее потока в желобе от места загрузки до места выгрузки. 1 ил.

Изобретение относится к области техники, связанной с разделением и сортировкой твердых материалов, и может быть использовано в горной промышленности (при обогащении полезных ископаемых) и сельском хозяйстве (при сепарации картофеля и других сельскохозяйственных культур).

Известны транспортные средства (виброконвейеры, вибропитатели), использующие для перемещения насыпных материалов вынужденные колебания, воздействующие на транспортирующий (рабочий) орган, например, желоб (см. например RU 2070151 C1, 10.12.1996, В 65 G 27/04, или SU 1416394 A1, 15.08.1988, В 65 G 27/00).

Эти средства используются исключительно в целях транспортирования материалов.

Известно устройство управления скоростью транспортирования сухой смеси на виброконвейере, включающее рабочий желоб, расположенный на колеблющихся опорах и связанный с источником вынужденных колебаний (см. SU 1780529 A3, 07.12.1992, В 65 G 27/00), которое является наиболее близким аналогом.

Недостатком вышеуказанного устройства является то, что невозможно изменять скорость потока в разных ее сечениях от места загрузки до места выгрузки на виброконвейере.

Цель изобретения – изменение скорости частиц смеси в различных сечениях ее потока от места загрузки на виброконвейер до места выгрузки с виброконвейера.

Поставленная цель достигается тем, что в устройстве управления скоростью транспортирования сухой смеси на виброконвейере, включающем рабочий желоб, расположенный на колеблющихся опорах и связанный с источником вынужденных колебаний, согласно изобретению для качественного контроля изменения состава и скорости частиц сухой смеси в различных сечениях ее потока в желобе от места загрузки до места выгрузки колеблющиеся опоры выполняют разной длины с возможностью непрерывного изменения расстояния между ними.

Благодаря возможности изменения расстояния между поддерживающими рабочий желоб подвесками в процессе непрерывной работы виброконвейера изменяется скорость частиц потока сухой смеси от места загрузки виброконвейера до места его выгрузки, в связи с чем происходит изменение площади сечения, что создает условия для качественного контроля изменения состава смеси.

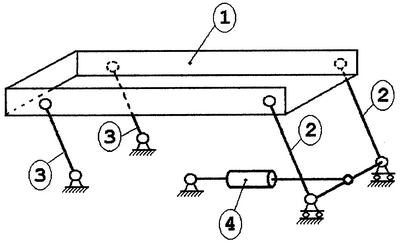

Изобретение поясняется чертежом, на котором представлен рабочий желоб 1 виброконвейера, расположенный на колеблющихся опорах разной длины 2 и 3 и установленный с возможностью изменения расстояния между этими опорами специальными устройствами 4 в процессе непрерывной работы для изменения площади сечения проходящего потока в пределах рабочего желоба виброконвейера и осуществления качественного контроля изменения состава смеси.

Формула изобретения

Устройство управления скоростью транспортирования сухой смеси на виброконвейере, включающее рабочий желоб, расположенный на колеблющихся опорах и связанный с источником вынужденных колебаний, отличающееся тем, что для качественного контроля изменения состава и скорости частиц сухой смеси в различных сечениях ее потока в желобе от места загрузки до места выгрузки колеблющиеся опоры выполнены разной длины с возможностью непрерывного изменения расстояния между ними.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
