Патент на изобретение №2280492

(54) СКРУББЕР С ПОДВИЖНОЙ НАСАДКОЙ

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Скруббер с подвижной насадкой содержит корпус с патрубками для запыленного и очищенного газа, оросительное устройство, нижнюю опорно-распределительную тарелку и верхнюю ограничительную тарелку, между которыми расположен слой насадки, брызгоуловитель и устройство для отвода шлама. Нижняя опорно-распределительная и верхняя ограничительная тарелки и насадка выполнены из упругих материалов, а на нижней опорно-распределительной и верхней ограничительной тарелках установлены вибраторы. Насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, или в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”. Насадка может быть выполнена в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, или в виде тороидальных колец, имеющих профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”. Насадка выполнена из упругих полимерных материалов, композиционных материалов и получена способами формования или спекания, а брызгоуловитель выполнен в виде концентрично расположенных цилиндрических колец толщиной 1…2 мм, и с расстоянием между ними 3…4 мм. Технический результат – повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом. 5 з.п. ф-лы, 4 ил.

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.

Известен аппарат для мокрой очистки запыленного воздуха по а.с. СССР № 1711952, кл. В 01 D 47/06 от 14.05.90, содержащий корпус, водоразбрызгиватель, ввод газового потока, выходной патрубок очищенного газа и устройство для выхода шлама.

Недостатком его является сравнительно невысокая эффективность процесса пылеулавливания, а также усложненная конструкция.

Наиболее близким техническим решением к заявляемому объекту является скруббер с подвижной насадкой, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М.: Энергоатомиздат, 1983, стр.104, рис.4.23 (прототип), содержащий корпус с патрубками для запыленного и очищенного газа, оросительное устройство, нижнюю опорно-распределительную тарелку и верхнюю ограничительную тарелку, между которыми расположен слой насадка, и устройство для отвода шлама.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания за счет недостаточно развитой поверхности насадка.

Технический результат – повышение эффективности и надежности процесса пылеулавливания, а также снижение металлоемкости и виброакустической активности аппарата в целом.

Это достигается тем, что в скруббере с подвижной насадкой, содержащем корпус с патрубками для запыленного и очищенного газа, оросительное устройство, нижнюю опорно-распределительную тарелку и верхнюю ограничительную тарелку, между которыми расположен слой насадка, брызгоуловитель и устройство для отвода шлама, нижняя опорно-распределительная и верхняя ограничительная тарелки и насадка выполнены из упругих материалов, а на нижней опорно-распределительной и верхней ограничительной тарелках установлены вибраторы, а насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, а насадка выполнена в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”, а насадка выполнена в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, а насадка выполнена в виде тороидальных колец, имеющих профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”, причем насадка выполнена из упругих полимерных материалов, композиционных материалов и получена способами формования или спекания, а брызгоуловитель выполнен в виде концентрично расположенных цилиндрических колец толщиной 1…2 мм, и с расстоянием между ними 3…4 мм.

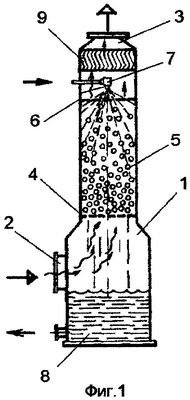

На фиг.1 изображен скруббер с подвижной насадкой, на фиг.2 – насадка в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, на фиг.3 – насадка в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, на фиг.4 – насадка в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа “седла Берля” или седла “Италлокс”.

Скруббер с подвижной насадкой содержит корпус 1 с патрубками 2 и 3 соответственно для запыленного и очищенного газа, оросительное устройство 7, нижнюю опорно-распределительную тарелку 4 и верхнюю ограничительную тарелку 6, между которыми расположен слой насадка 5, брызгоуловитель 9 и устройство для отвода шлама 8 (фиг.1). Нижняя 4 опорно-распределительная и верхняя 6 ограничительная тарелки и насадка 5 выполнены из упругих материалов. На нижней опорно-распределительной тарелке 4 может быть установлен вибратор (на чертеже не показано). На верхней ограничительной тарелке 6 может быть установлен вибратор (на чертеже не показано). На нижней 4 опорно-распределительной и верхней 6 ограничительной тарелках может быть установлено по вибратору (на чертеже не показано).

Насадка 5 выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка (фиг.2) или в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс” (фиг.4).

Насадка 5 выполнена в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка (фиг.3) или в виде винтовой линии, образованной на цилиндрической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс” (фиг.4).

Насадка 5 выполнена в виде тороидальных колец (на чертеже не показано) или в виде тороидальных колец, имеющих профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс” (на чертеже не показано).

Насадка 5 выполнена из упругих полимерных материалов, композиционных материалов и получена способами формования или спекания.

Брызгоуловитель 9 выполнен в виде концентрично расположенных цилиндрических колец толщиной 1…2 мм, м с расстоянием между ними 3…4 мм. Брызгоуловитель выполнен в виде концентрично расположенных колец, имеющих в сечении, проходящем через ось кольца, зигзагообразный профиль, например синусоидальный, причем толщина колец 1…2 мм, а расстояние между ними 3…4 мм. Брызгоуловитель выполнен в виде концентрично расположенных колец, имеющих в сечении, проходящем через ось кольца, профиль, состоящий из последовательно соединенных кругов, причем толщина колец по максимальной толщине 3…4 мм, а расстояние между ними 4…5 мм (на чертеже не показано).

Скруббер с подвижной насадкой работает следующим образом.

Запыленный газовый поток поступает в корпус 1 через ввод запыленного газового потока 2 и встречает на своем пути завесу из насадки 5, которая смачивается водой или другим абсорбентом из оросительного устройства 6. Для удаления шлама применено устройство 7 для удаления шлама в виде канала в днище корпуса или отдельного механизма. Для обеспечении свободного перемещения насадки 5 в газожидкостной смеси ее плотность не должна превышать плотности жидкости. Процесс пылеулавливания протекает в оптимальном гидродинамическом режиме газопромывателя, характеризующемся режимом полного развитого псевдоожижения. Для интенсификации гидродинамического режима на нижней опорно-распределительной тарелке 4 может быть установлен вибратор (на чертеже не показан), или верхней ограничительной тарелке 6 может быть установлен вибратор (на чертеже не показан), или одновременно на нижней 4 опорно-распределительной и верхней 6 ограничительной тарелках может быть установлено по вибратору (на чертеже не показаны). Это позволит скрубберу перейти в режим вибропсевдоожиженного слоя, при котором увеличится эффективность взаимодействия насадка 5, орошаемого жидкостью, с газовой фазой, а следовательно, и увеличит эффективность работы аппарата в целом. Выполнение насадки 5, нижней 4 опорно-распределительной и верхней 6 ограничительной тарелок из упругого материала позволит при определенных условиях создавать режим колебаний или автоколебаний, который также будет способствовать увеличению эффективности взаимодействия насадка 5 с орошаемой жидкостью. При этом для снижения виброакустической активности аппарата и его металлоемкости, а также повышения его надежности в предлагаемом устройстве предусмотрены следующие мероприятия: на поверхности деталей нанесен слой мягкого вибродемпфирующего материала, например мастики ВД-17 (на чертеже не показано), причем соотношение между толщиной металла и вибродемпфирующего покрытия находится в оптимальном интервале величин: 1/(2,5…4).

Сруббер может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и абсорбции насадочных газопромывателей. Эффективность предлагаемой конструкции насадочного скруббера увеличивается за счет большей поверхности взаимодействия насадка в вышеуказанных процессах, а также оптимизации гидродинамической обстановки и составляет при улавливании пылевых частиц размером больше 2 мкм порядка 97%.

Формула изобретения

1. Скруббер с подвижной насадкой, содержащий корпус с патрубками для запыленного и очищенного газа, оросительное устройство, нижнюю опорно-распределительную тарелку и верхнюю ограничительную тарелку, между которыми расположен слой насадка, брызгоуловитель и устройство для отвода шлама, отличающийся тем, что нижняя опорно-распределительная и верхняя ограничительная тарелки и насадка выполнены из упругих материалов, а на нижней опорно-распределительной и верхней ограничительной тарелках установлены вибраторы.

2. Скруббер с подвижной насадкой по п.1, отличающийся тем, что насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка или насадка выполнена в виде винтовой линии, образованной на сферической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”.

3. Скруббер с подвижной насадкой по п.1, отличающийся тем, что насадка выполнена в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка или насадка выполнена в виде винтовой линии, образованной на цилиндрической поверхности и имеющей в сечении, перпендикулярном винтовой линии, профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”.

4. Скруббер с подвижной насадкой по п.1, отличающийся тем, что насадка выполнена в виде тороидальных колец или насадка выполнена в виде тороидальных колец, имеющих профиль типа круга, многоугольника, “седла Берля” или седла “Италлокс”.

5. Скруббер с подвижной насадкой по п.1, отличающийся тем, что насадка выполнена из упругих полимерных материалов, композиционных материалов и получена способами формования или спекания.

6. Скруббер с подвижной насадкой по п.1, отличающийся тем, что брызгоуловитель выполнен в виде концентрично расположенных цилиндрических колец толщиной 1÷2 мм и с расстоянием между ними 3÷4 мм, или брызгоуловитель выполнен в виде концентрично расположенных колец, имеющих в сечении, проходящем через ось кольца, зигзагообразный профиль, например синусоидальный, причем толщина колец 1÷2 мм, а расстояние между ними 3÷4 мм, или брызгоуловитель выполнен в виде концентрично расположенных колец, имеющих в сечении, проходящем через ось кольца, профиль, состоящий из последовательно соединенных кругов, причем толщина колец по максимальной толщине 3÷4 мм, а расстояние между ними 4÷5 мм.

РИСУНКИ
