Патент на изобретение №2280399
|
||||||||||||||||||||||||||
(54) ЗУБНАЯ ДИСКОВАЯ ЩЕТКА
(57) Реферат:
Изобретение относится к зубным щеткам. Зубная дисковая щетка для очистки боковых сторон зубов в местах, где зубы удалены, содержит диск, на всех сторонах которого закреплена щетина, рукоятку, имеющую полость и установленную в полости с возможностью вращения шейку рукоятки с утолщением для удобства вращения, к которой шарнирно прикреплен упомянутый диск. Изобретение обеспечивает улучшение качества очистки боковых частей зубов в промежутках от удаленных зубов. 1 ил.

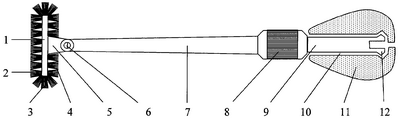

Изобретение относится к зубным щеткам и может использоваться для чистки зубов, особенно их боковых частей в промежутках от удаленных зубов. Известна дисковая щетка (карщетка) для машинной очистки, содержащая диск с укрепленной на ней щетиной. Однако данное приспособление не является зубной щеткой и не имеет щетины на тыльной (задней) стороне. Наиболее близкой по технической сущности и функциональному назначению является вращающаяся зубная щетка, содержащая ручку-держатель с чистящей головкой (US 5115530 А, кл. А 46 В 13/08, 26.05.1992). Однако данная щетка не достаточно хорошо очищает боковые части зубов в промежутках от удаленных зубов. Задачей заявленного изобретения является улучшение качества очистки зубов. Поставленная задача решается за счет того, что зубная дисковая щетка для очистки боковых сторон зубов в местах, где зубы удалены, содержащая диск, на всех сторонах которого закреплена щетина, рукоятку, имеющую полость и установленную в полости с возможностью вращения шейку рукоятки с утолщением для удобства вращения, к которой шарнирно прикреплен упомянутый диск. Сущность изобретения поясняется чертежом, на котором изображена зубная дисковая щетка, вид сбоку. Зубная дисковая щетка состоит из круглого или овального диска головки 1, на всех сторонах которого закреплена щетина 2, 3, 4, шейки головки 5, прикрепленной при помощи шарнира 6 к шейке рукоятки 7, у которой имеется утолщение 8. Задняя часть шейки рукоятки 9 находится в полости 10 рукоятки 11, к которой крепится при помощи замка 12. Зубная дисковая щетка работает следующим образом. За рукоятку 11 берем щетку и начинаем вращать утолщение 8 большим и указательным пальцем, при этом не связанная жестко с рукояткой 11 задняя часть шейки рукоятки 9 свободно поворачивается в ней. Также начинает вращаться соединенный шарнирно с шейкой рукоятки 7 диск головки 1, с укрепленной на ней щетиной 2, 3, 4. Это вращение и позволяет очищать боковые стороны зубов в промежутках от удаленных зубов, так как щетина имеется на всех сторонах и размер чистящей головки подбирается так, чтобы она свободно проходила в промежуток от удаленного зуба. Шарнир-фиксатор 6 позволяет фиксировать диск головки 1 в любом положении (от 0 до 90 градусов) относительно шейки рукоятки 7, что позволяет пользоваться зубной дисковой щеткой как обычной щеткой. Предлагаемое изобретение позволяет получить зубную дисковую щетку для очистки боковых частей зубов в промежутках от удаленных зубов.
Формула изобретения
Зубная дисковая щетка для очистки боковых сторон зубов в местах, где зубы удалены, содержащая диск, на всех сторонах которого закреплена щетина, рукоятку, имеющую полость и установленную в полости с возможностью вращения шейку рукоятки с утолщением для удобства вращения, к которой шарнирно прикреплен упомянутый диск.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.01.2008
Извещение опубликовано: 20.11.2009 БИ: 32/2009
|
||||||||||||||||||||||||||
