Патент на изобретение №2280349

(54) ДВУХСТРОЧНЫЙ КИЛЕВИДНЫЙ СОШНИК

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для внесения удобрений одновременно с посевом. Сошник содержит наральник, полую стойку с семенным каналом и распределителем, нож-питатель с каналом для удобрений. Наральник и нож-питатель образованы левой и правой боковинами и вкладышем между ними. Во вкладыше выполнены каналы для ярусной подачи микроэлементов и макроудобрений (туков) и семян. На левой и правой боковинах ножа-питателя ярусно размещены деформаторы стенок щели в виде цилиндров с косыми срезами. Монтажная часть ножа-питателя и наральника сопряжена с брусом. Брус снабжен штуцерами для раздельного соединения рукавами с туковысевающими и семявысевающими аппаратами. Каждый из штуцеров резьбовым наконечником связан с индивидуальным каналом во вкладыше. Нижние части каналов для подачи туков снабжены делителями потоков во вкладыше, соединенных с выходными окнами боковин. Размещенный сзади ножа-питателя наральник образован отогнутыми влево и вправо стойками, снабженными каналами. Каждый из каналов в наклонных стойках образован левой и правой боковинами и пазами во вкладыше. Фронтальные части ножа-питателя, левой и правой стоек наральника снабжены режущими кромками. Монтажные отверстия сошника выполнены на брусе. Вкладыш сопряжен с брусом посредством паза на его нижней грани и сварных швов. Такое конструктивное выполнение позволит повысить урожайность сельскохозяйственных культур. 2 з.п. ф-лы, 11 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к посевным машинам, и направлено на расширение функциональных возможностей: ярусного высева семян и двухстрочной укладке разного качества минеральных удобрений и микроэлементов; одновременного высева двух с.-х. культур по схеме и ярусного внесения макро- и микроэлементов минерального питания.

Известен сошник, содержащий полую стойку с лапой и установленный в ней шнековый распределитель, выполненный в виде ряда заключенных в кожухи шнеков, в котором, с целью локального внесения в почву семян и удобрений с расположением последних в зоне, благоприятной для последующего питания корневой системы растений, шнековый распределитель снабжен дополнительным кожухом с автономным подводным каналом и установленным в нем высевающим аппаратом, при этом сошник снабжен вертикальным, свободно поворотным диском, который установлен сбоку дополнительного кожуха и под углом к направлению движения сошника; дополнительный кожух выполнен с выходным окном, причем нижний край диска расположен ниже выходного окна; высевающие аппараты распределителя кинематически связаны с диском; высевающий аппарат, расположенный в дополнительном кожухе, выполнен шнекового типа; высевающий аппарат, расположенный в дополнительном кожухе, выполнен катушечного типа (SU, авторское свидетельство №904542, М.кл.³

К недостаткам описанного сошника относятся ожог ростков растений минеральными удобрениями, неоправданное усложнение конструкции, низкая технологическая надежность высева семян и удобрений.

К недостаткам описанного двухстрочного килевидного сошника, принятого нами в качестве наиближайшего аналога, относятся ограниченные функциональные возможности.

Сущность заявленного изобретения

Задача, на решение которой направлено изобретение, – раздельный высев в одну строчку семян двух совместимых с.-х. культур или одной культуры с разными сроками созревания и ярусного внесения микро- и макроудобрений с увеличением дозы внесения пропорционально глубине их закладки.

Технический результат – повышение урожайности и качества семян.

Указанный технический результат достигается тем, что в известном двухстрочном килевидном сошнике, содержащем наральник, полую стойку с семенным каналом и распределителем, нож-питатель с каналом для удобрений, согласно изобретению наральник и нож-питатель образованы левой и правой боковинами и вкладышем между ними, во вкладыше выполнены каналы для ярусной подачи макроудобрений и микроэлементов и семян, на левой и правой боковинах ножа-питателя ярусно размещены деформаторы стенок щели в виде косых цилиндров, монтажная часть ножа-питателя и наральника сопряжена с брусом, снабженным штуцерами для раздельного соединения рукавами с туковысевающими и семявысевающими аппаратами, каждый из штуцеров резьбовым наконечником связан с индивидуальным каналом во вкладыше, нижние части каналов для подачи туков снабжены делителями потоков во вкладышах, соединенных с выходными окнами боковин, размещенный сзади ножа-питателя наральник образован отогнутыми влево и вправо стойками, снабженными семенными каналами, образованными левой и правой боковинами и пазами во вкладыше.

Изобретение поясняется чертежами.

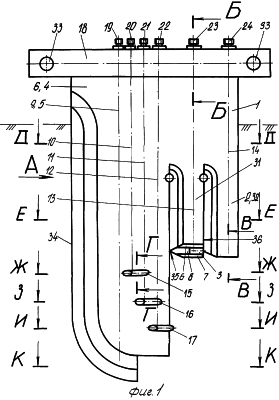

На фиг. 1 изображен двухстрочный килевидный сошник, вид сбоку.

На фиг.2 – вид А на фиг.1, вид спереди килевидного сошника с ножом-питателем и установленным за ним наральником в виде отогнутых влево и вправо стоек.

На фиг.3 – сечение Б-Б на фиг.1, сопряжение балки с монтажными участками вкладыша левой и правой боковин.

На фиг.4 – сечение В-В на фиг.1, семенной канал правой наклонной стойки наральника.

На фиг.5 – сечение Г-Г на фиг.1, поперечно-вертикальный разрез канала для подачи туков в канале ножа-питателя и делителя потока при подаче в окна левой и правой боковин сошника.

На фиг.6 – сечение Д-Д на фиг.1, горизонтальное сечение каналов в совмещенной части ножа-питателя и наральника.

На фиг.7 – сечение Е-Е на фиг.1, горизонтальное сечение каналов в ноже-питателе и отогнутых влево и вправо стойках наральника.

На фиг.8 – сечение Ж-Ж на фиг.1, горизонтальное сечение каналов для подачи туков и делителя потока верхнего яруса.

На фиг.9 – сечение З-З на фиг.1, горизонтальное сечение каналов для подачи туков и делителя потока среднего яруса.

На фиг.10 – сечение И-И на фиг.1, горизонтальное сечение каналов для подачи туков и делителя потока нижнего яруса.

На фиг.11 – сечение К-К на фиг.1, горизонтальное сечение нижней части ножа-питателя с каналом между левой и правой боковинами для подачи туков на дно щели.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Двухстрочный килевидный сошник содержит наральник 1, полую стойку 2 с семенным каналом 3 и распределителем, нож-питатель 4 с каналом 5 для удобрений (см. фиг.1 и 2).

Наральник 1 и нож-питатель 4 образованы левой и правой боковинами 6, 7 и вкладышем 8 между ними. Толщина вкладыша 8 в 1,5-2,5 раза больше толщины боковин 6 и 7. После выполнения всех подготовительных операций вкладыш 8 с боковинами 6 и 7 взаимно сопряжены в неразъемный узел посредством точечной сварки или сварки взрывом.

Во вкладыше 8 выполнены каналы 9, 10, 11, 12 для ярусной подачи макроудобрений и микроэлементов и каналы 13, 14 – для выноса семян. На левой и правой боковинах 6, 7 ножа-питателя 4 ярусно размещены пары деформаторов 15, 16, 17 стенок щели в виде цилиндров с косыми срезами на торцах. Деформаторы 15-17 с боковинами 6, 7 соединены сварными швами. Монтажная часть ножа-питателя 4 и наральника 1 сопряжена с брусом 18. Брус 18 снабжен штуцерами 19, 20, 21, 22, 23, 24 для раздельного соединения рукавами с туковысевающими и семявысевающими аппаратами сеялки. Каждый из штуцеров 19-24 связан с индивидуальным каналом 9-14 во вкладыше 8.

Нижние части каналов 10, 11 и 12 снабжены делителями 25, 26, 27 потоков во вкладыше 8. Каналы 10, 11 и 12 делителями 25, 26, 27 соединены с выходными окнами 28, 29 и 30 на боковинах 6 и 7.

Размещенный сзади ножа-питателя 4 наральник 1 образован отогнутыми влево и вправо стойками 31 и 32. Стойки 31 и 32 снабжены семенными каналами 13 и 14, образованными левой и правой боковинами 6, 7 и пазами во вкладыше 8. Вкладыш 8 сопряжен с брусом 18 посредством паза на его нижней грани и сварных швов. Стыки боковин 6 и 7 с брусом 18 соединены также тавровыми сварными швами. На брусе 18 выполнены монтажные отверстия 33 для соединения с поводком сеялки. Фронтальные части ножа-питателя 4 и левой и правой стоек 31, 32 наральника 1 снабжены режущими кромками 34, 35 и 36.

Двухстрочный килевидный сошник работает следующим образом.

В сеялке, снабженной секционным туковым ящиком, с туковысевающими аппаратами и секционным семенным ящиком с индивидуальными семявысевающими аппаратами, засыпают гранулированные минеральные удобрения и семена высеваемых культур, например сои двух сортов разного срока созревания, для получения краевых эффектов при наливе семян. Токовысевающий аппарат посредством гибких рукавов соединяют со штуцерами 19-22 на брусе 18 сошника. Семявысевающие аппараты аналогичными рукавами связывают со штуцерами 23 и 24 бруса 18. При движении сеялки за счет привода от ее колес получают синхронное вращение семя- и туковысевающих аппаратов, обеспечивая равномерный вынос в штуцера 19-24 удобрений и семян.

За счет длины поводка и контргруза килевидный сошник устанавливают на заданную глубину высева семян и заделки удобрений. Режущей кромкой 34 ножа-питателя 4 в посевном слое формируется вертикальная щель, в нижней части – дно щели с наклонными стенками. При движении ножа-питателя 4 и привода туковысевающих аппаратов, настроенных на индивидуальную дозированную подачу, наибольшее количество удобрений по каналу 9 во вкладыше 8 ссыпается на дно щели (см. фиг.6-11). Удобрения, поданные в наименьшим количестве по каналу 10 во вкладыше 8, подают на делитель 25 и посредством окон 28 на левой боковине 6 и правой боковине 7 (см. фиг.5) направляются в сторону деформаторов 15. За счет деформаторов 15 в боковых стенках щели формируются ниши. Косые срезы на заднем торце цилиндра каждого деформатора 15 обеспечивает укладку наименьшего количества удобрений в нише верхнего яруса. Аналогичным образом по каналам 11 и 12 подаются удобрения в ниши стенок щели, выполненными деформаторами 16 и 17 среднего и нижнего ярусов. Количество удобрений в ниши закладывается дифференцированно развитию корневой системы растений сои. Сообразуясь со сроками вегетации сои, в один из каналов (12) подают микроэлементы для формирования урожая и надлежащего качества семян. Таким образом, ножом-питателем 4 в вертикальной щели закладываются ярусно-минеральные удобрения и микроэлементы в соответствии с потребным для развития растения минеральным питанием. Описанная закладка удобрений исключает прямой контакт ростков семян сои и их химический ожог.

Режущими кромками 35 и 36 наклонных стоек 31 и 32 формируются левая и правая наклонные щели, на дно которых за счет каналов 13 и 14 подаются семена сои, например, двух сортов разного срока созревания.

Таким образом описанным килевидным сошником производятся двухстрочный высев семян и ярусная закладка макро- и микроэлементов для минерального питания с.-х. растений.

Описанный килевидный сошник с успехом решает проблему, например ярусного высева семян бахчевых культур, с неустойчивой погодой в период посева. Для этого достаточно гибкие рукава с штуцеров 23 и 24 перекинуть на штуцера 19-22 с учетом реальной схемы посева. Удобрения подают в боковых направлениях стойками 31 и 32 наральника 1.

Таким образом описанная совокупность существенных отличительных признаков обеспечивает достижение поставленного технического результата.

Формула изобретения

1. Двухстрочный килевидный сошник, содержащий наральник, полую стойку с семенным каналом и распределителем, нож-питатель с каналом для удобрений, отличающийся тем, что наральник и нож-питатель образованы левой и правой боковинами и вкладышем между ними, причем во вкладыше выполнены каналы для ярусной подачи макроудобрений и микроэлементов и семян, а на левой и правой боковинах ножа-питателя ярусно размещены пары деформаторов стенок щели в виде цилиндров с косыми срезами, причем монтажная часть ножа-питателя и наральника сопряжена с брусом, снабженным штуцерами для раздельного соединения рукавами с туковысевающими и семявысевающими аппаратами, каждый из штуцеров резьбовым наконечником связан с индивидуальным каналом во вкладыше, причем нижние части каналов для подачи туков снабжены делителями потоков, размещенных во вкладыше, соединенных с выходными окнами боковин, при этом размещенный сзади ножа-питателя наральник образован отогнутыми влево и вправо стойками, снабженными семенными каналами, образованными левой и правой боковинами и пазами во вкладыше.

2. Сошник по п.1, отличающийся тем, что фронтальные части ножа-питателя, левой и правой стоек наральника снабжены режущими кромками.

3. Сошник по п.1, отличающийся тем, что монтажные отверстия выполнены на брусе.

4. Сошник по п.1, отличающийся тем, что вкладыш сопряжен с брусом посредством паза на его нижней грани и сварных швов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.08.2006

Извещение опубликовано: 10.04.2008 БИ: 10/2008
